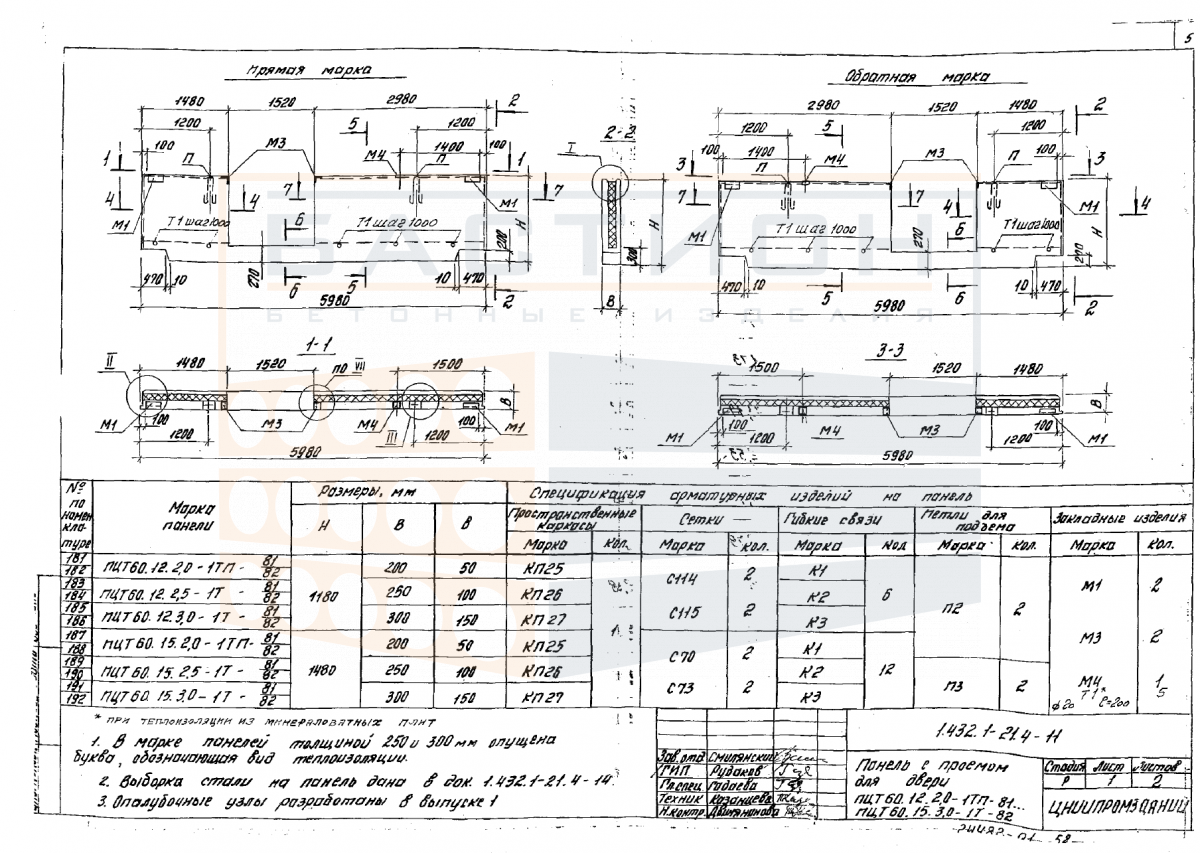

Панель цокольная трехслойная ПЦТ 60.12.2,0-1ТП-81 (82) по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 60.12.2,0-1ТП-81 (82) по серии 1.432.1-21 вып. 4 — это железобетонная стеновая панель, предназначенная для ограждения цокольной части зданий. Конструкция выполнена из тяжелого бетона с внутренним стальным армированием и включает три слоя: внутренний несущий, теплоизоляционный и наружный защитный.

Панели данной серии применяются в строительстве промышленных и гражданских объектов для создания вертикальных ограждений с требованиями к теплоизоляции и защите от внешних воздействий. Использование таких конструкций позволяет обеспечить долговременную эксплуатацию без дополнительной отделки и снизить теплопотери через цоколь.

Область применения и технические особенности

Монтаж панелей ПЦТ ведется на подготовленное основание с опиранием на фундаментные балки или ленту. Соединение между собой осуществляется сваркой закладных деталей, предусмотренных проектом. Для вертикальных стыков применяется герметизация и утепление в соответствии с рабочими чертежами.

• Назначение: ограждение цокольных этажей и подвалов с обеспечением заданного сопротивления теплопередаче.
• Условия применения: для зданий с сухим и нормальным влажностным режимом; допустимая сейсмичность — до 7 баллов по СП 14.13330 (при условии дополнительного армирования по проекту).
• Ограничения: не предназначены для восприятия больших горизонтальных нагрузок (например, давления грунта) — требуют устройства подпорных стен при высоком уровне земли.
• Монтаж: установка производится на выравнивающий слой раствора; по вертикали панели выверяются по отвесу; закладные детали должны очищаться перед сваркой.
• Стыковка: вертикальные швы армируются соединительными стержнями и заполняются бетонной смесью; горизонтальные швы герметизируются уплотняющими прокладками.
• Типичная ошибка: опирание панели на грунт без гидроизоляции приводит к капиллярному подсосу и разрушению защитного слоя бетона.

Проектные решения по стыкам и креплению панелей принимаются в рабочей документации конкретного объекта с учетом ветровых и снеговых нагрузок.

Правила хранения и транспортировки изделия

Панели складируются в горизонтальном положении на деревянных прокладках, уложенных на твердое выровненное основание. Высота штабеля не должна превышать двух ярусов при условии, что нижняя панель опирается на три ряда прокладок. Прокладки располагаются строго по вертикали на расстоянии не более 500 мм от торцов.

Транспортирование осуществляется в горизонтальном положении с опиранием на деревянные ложементы, исключающими прогиб панели. Смещение панелей относительно друг друга более 100 мм не допускается. Погрузка и разгрузка производятся с использованием траверс и мягких строп, исключающих повреждение кромок и защитного слоя.
