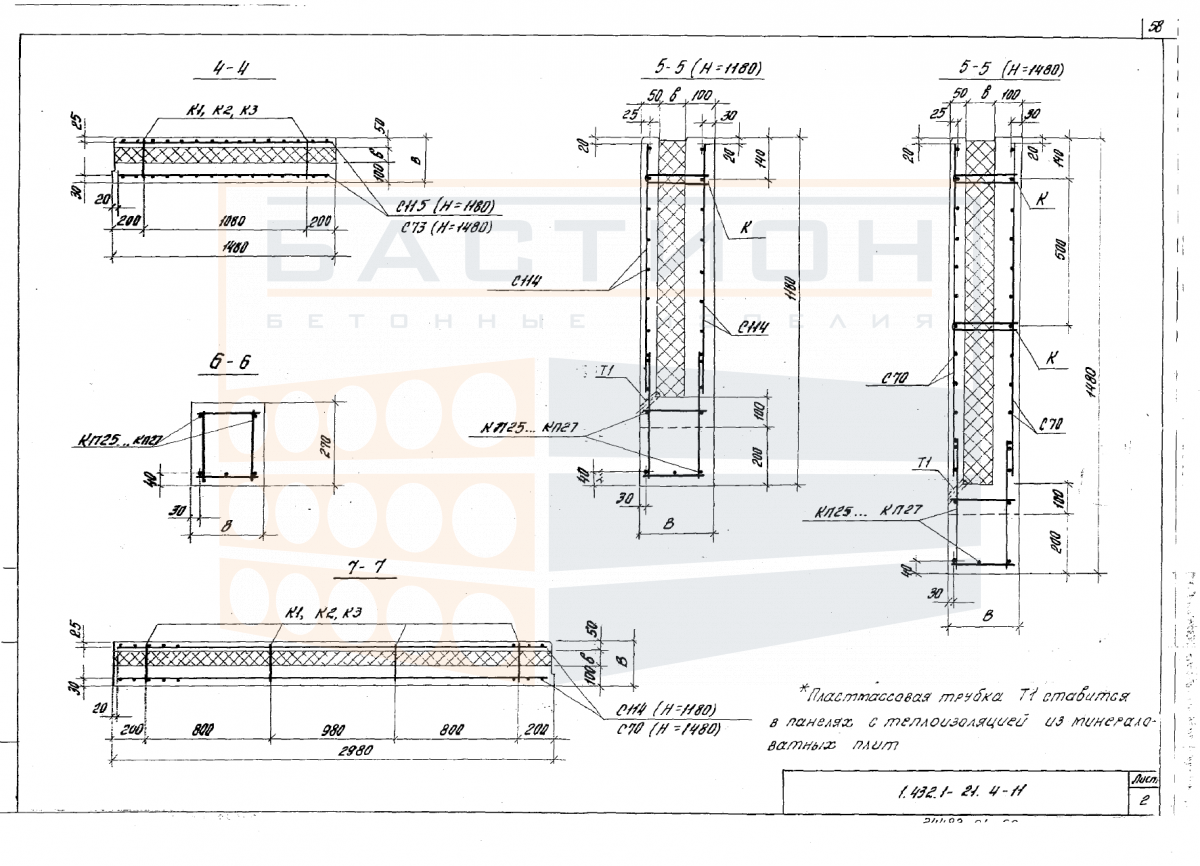

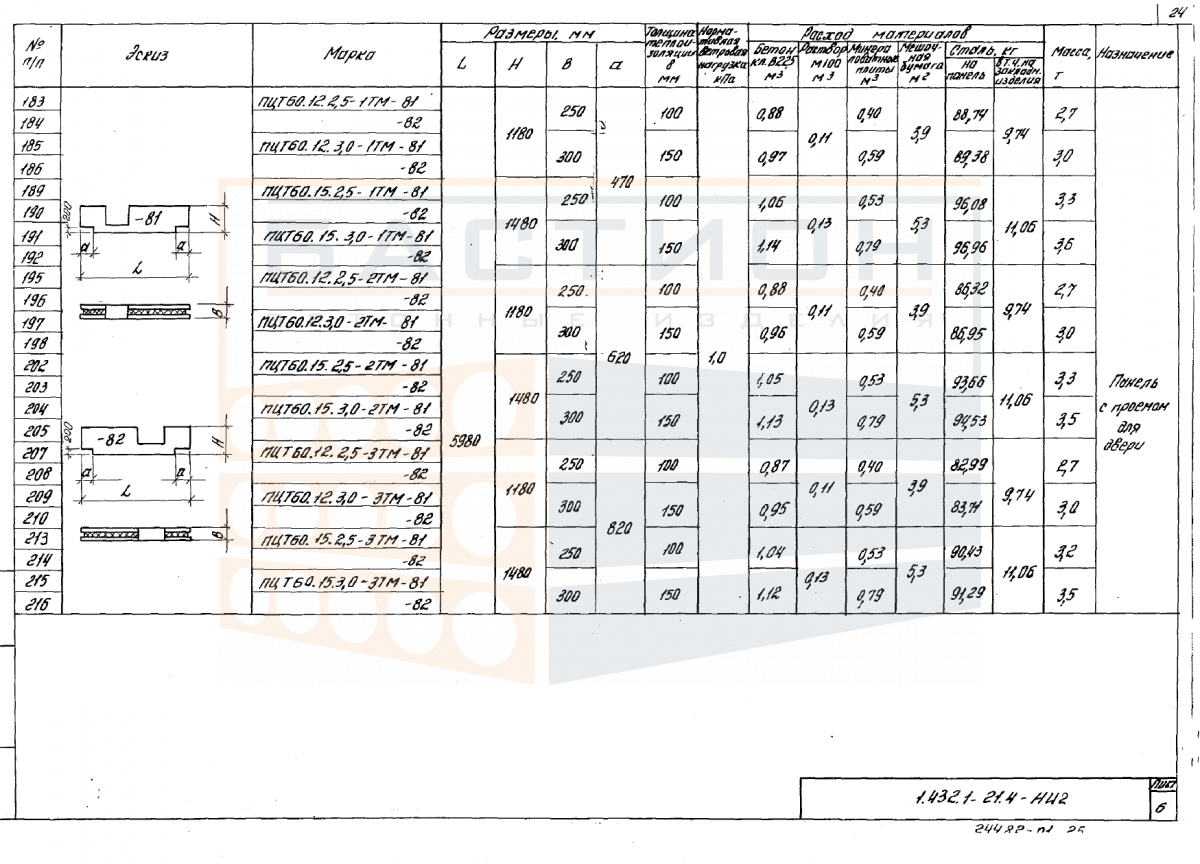

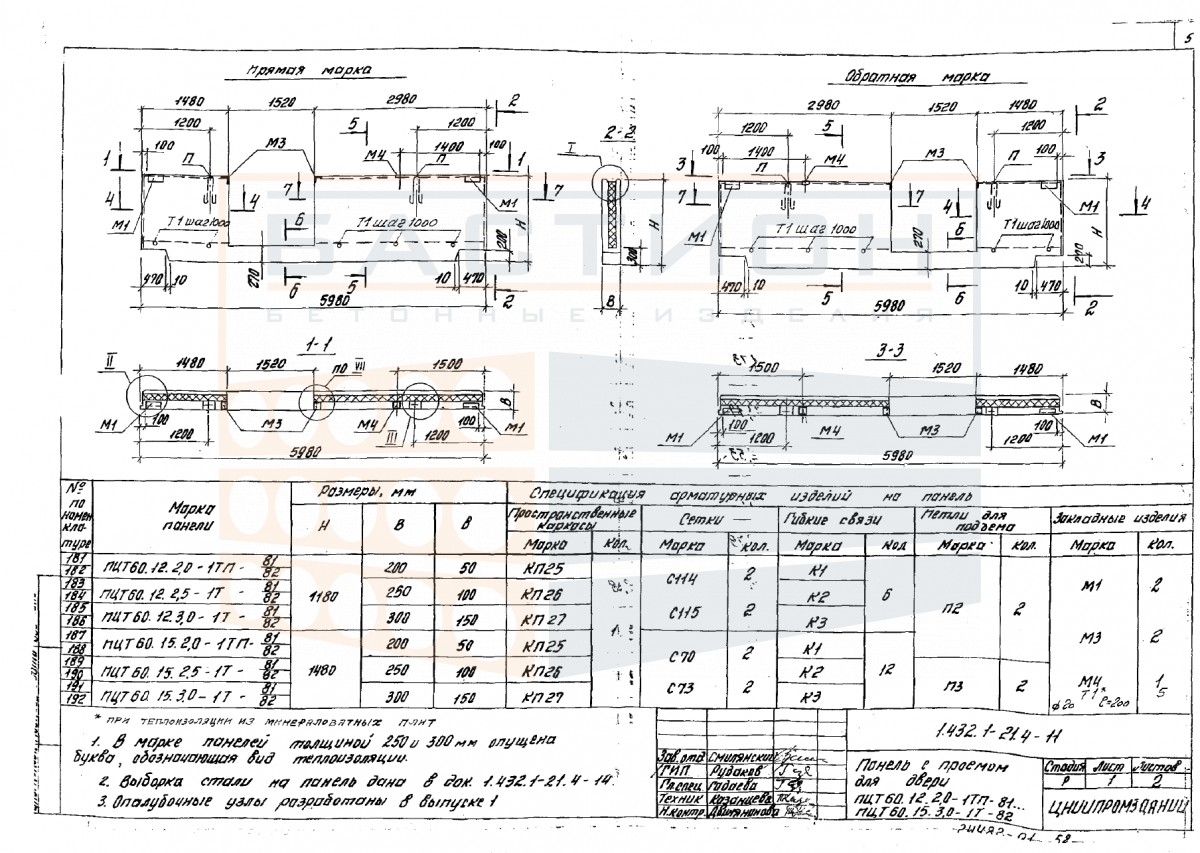

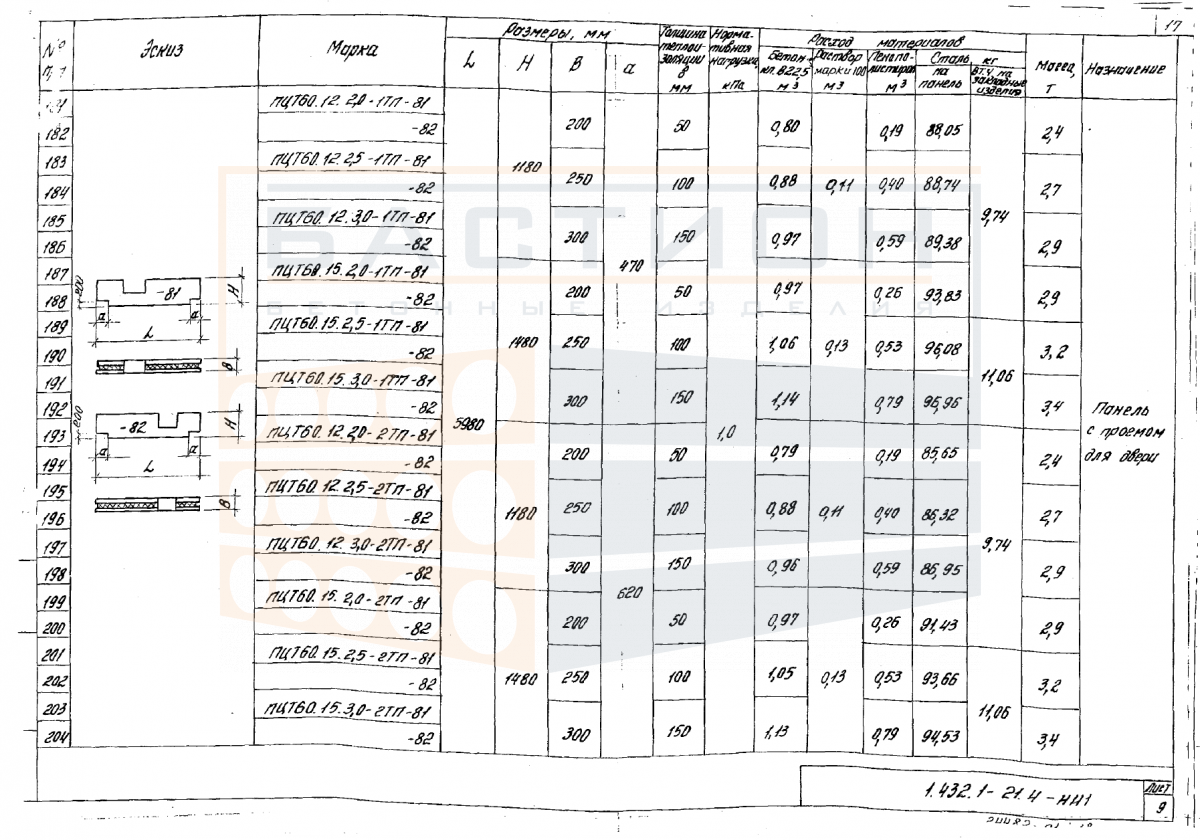

Панель цокольная трехслойная ПЦТ 60.12.3,0-1Т-81 (82) (П, М) по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 60.12.3,0-1Т-81 (82) (П, М) по серии 1.432.1-21 вып. 4 — это железобетонное изделие, предназначенное для устройства цокольного пояса зданий. Трехслойная конструкция включает внутренний слой тяжелого бетона, слой эффективного утеплителя и наружный защитный слой, что обеспечивает теплозащиту и восприятие нагрузок от вышележащих стен. Изделие армировано стальными каркасами, воспринимающими изгибающие моменты и поперечные силы.

Панели применяются в отапливаемых зданиях с кирпичными, бетонными или железобетонными стенами. Цокольная панель ограждает подпольное пространство, воспринимает нагрузки от перекрытия первого этажа и передает их на фундамент. Ошибки при подборе панели (недостаточная несущая способность, несоответствие теплотехническим требованиям) приводят к промерзанию цоколя и деформациям стен.

Область применения и технические особенности

Панели монтируют на выровненный слой гидроизоляции по фундаменту с фиксацией закладными деталями к каркасу здания или к нижележащим элементам. Стыки панелей заполняют утеплителем и герметизируют мастиками. Для обеспечения совместной работы панели соединяют сваркой выпусков арматуры с последующим бетонированием швов.

• Изделие предназначено для зданий с сухим, нормальным и влажным режимом помещений; применение в агрессивной среде требует дополнительных защитных мероприятий.
• Панель рассчитана на нагрузки от собственного веса, веса вышележащих стен, ветровые воздействия и температурно-влажностные деформации; точные значения задаются проектом.
• Монтаж панели производится на цементно-песчаный раствор или выравнивающую стяжку с обеспечением проектного опирания не менее 120 мм по длине.
• Соединение панелей между собой – через выпуски арматуры с последующим бетонированием класса не ниже B15; швы армируются сетками по проекту.
• Для обеспечения теплотехнических параметров стыки панелей утепляются вкладышами из экструзионного пенополистирола или минеральной ваты плотностью не менее 100 кг/м³.
• Закладные детали и сварные швы после монтажа обязательно покрываются антикоррозийным составом, стойким к щелочной среде бетона.
• Перед установкой панелей фундамент обязательно выверяют по горизонтали; отклонение плоскости опирания не должно превышать 5 мм на длину панели.

Трехслойная конструкция панели позволяет одновременно выполнять ограждающую и несущую функции цоколя, снижая трудоемкость устройства теплозащиты по сравнению с кирпичными вариантами. Проектные решения по стыкам и закладным деталям должны соответствовать требованиям серии 1.432.1-21 вып.4 и ГОСТ 31310-2015.

Правила хранения и транспортировки изделия

Панели хранят на ровной площадке с твердым покрытием, исключающей неравномерные осадки. Укладка производится в штабель высотой не более 2,5 м на деревянные прокладки толщиной не менее 100 мм, расположенные под монтажными петлями. Между ярусами устанавливают прокладки из древесины строго одна над другой. При хранении допускается опирание панелей на боковые грани; запрещается установка панелей на торец или под углом.

Транспортировка осуществляется в вертикальном или наклонном положении в специальных кассетах или на пирамидах с фиксацией ремнями. Количество ярусов не должно превышать двух для данного типоразмера. При перевозке на открытом бортовом транспорте панели устанавливают на деревянные прокладки, исключающие соприкосновение с металлом. Запрещается сбрасывание панелей при погрузке-разгрузке, удары по монтажным петлям и перемещение волоком.
