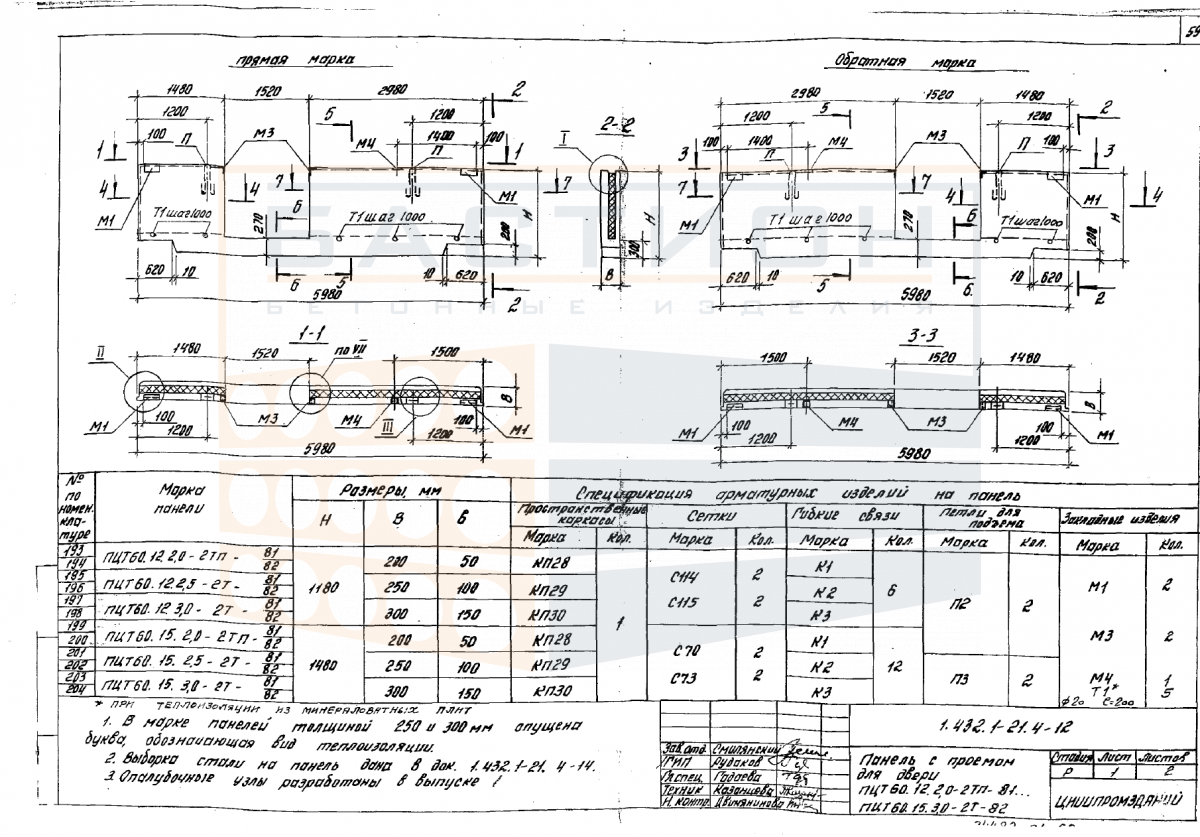

Панель цокольная трехслойная ПЦТ 60.12.2,0-2ТП-81 (82) по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 60.12.2,0-2ТП-81 (82) — железобетонное изделие, предназначенное для устройства цокольной части зданий. Конструкция состоит из трех слоев: двух наружных железобетонных слоев и внутреннего слоя эффективного утеплителя. Панель выполняет несущую и ограждающую функции, передавая вертикальные нагрузки на фундамент и обеспечивая теплозащиту подвального или цокольного этажа.

Применяется в строительстве жилых и общественных зданий с несущими стенами или каркасом. Воспринимает воздействия от вышележащих конструкций, давление грунта и грунтовых вод. Ошибки при подборе или монтаже панели могут вызвать промерзание цоколя, образование трещин в наружных слоях и снижение долговечности здания.

Область применения и технические особенности

Монтаж панели производится на выровненное основание по проектной схеме опирания. Соединение с фундаментом и вышележащими стенами выполняется сваркой закладных деталей с последующим замоноличиванием стыков. Для обеспечения герметичности и теплозащиты применяются гидроизоляционные и теплоизоляционные материалы по рабочей документации.

• Панель имеет длину 5980 мм, ширину 1180 мм и толщину 200 мм, масса 2400 кг.
• Изготавливается из тяжелого бетона и стальной арматуры в соответствии с серией 1.432.1-21 выпуск 4 и требованиями ГОСТ 31310-2015.

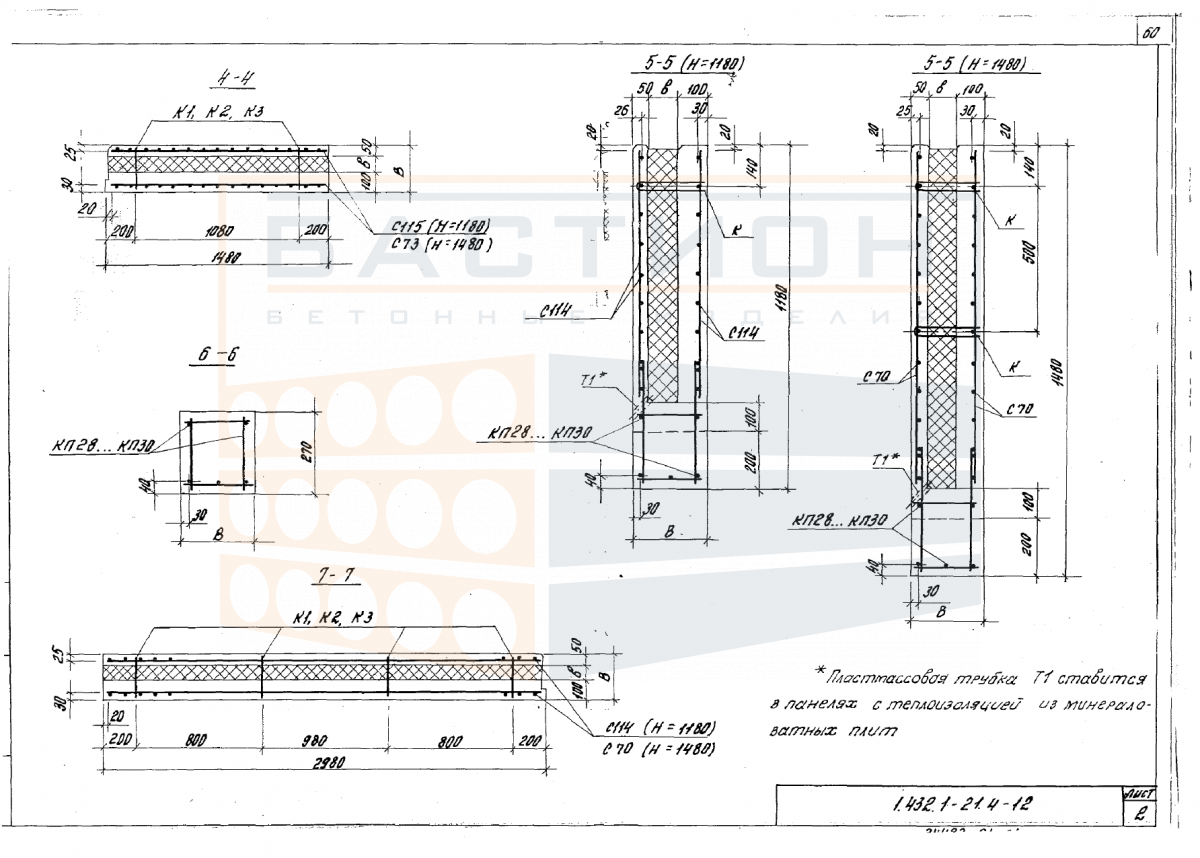

• Трехслойная конструкция включает наружные несущие слои и внутренний слой утеплителя, что позволяет совместить прочность и теплоизоляцию.
• Армирование выполняется сварными каркасами и сетками, расположенными в бетонных слоях.
• Панель предназначена для применения в цокольной части зданий, в том числе в условиях сезонного промерзания грунта.
• При монтаже требуется точное совмещение закладных деталей и качественное замоноличивание стыков для исключения мостиков холода.
• Закладные детали и сварные швы защищаются от коррозии антикоррозионными составами по проекту.

Технические характеристики панели, включая класс бетона по прочности, марку арматуры и толщину утеплителя, задаются проектом в зависимости от нагрузок и климатических условий региона.

Правила хранения и транспортировки изделия

Хранение панелей производится на спланированной площадке с твердым покрытием, исключающим деформации. Панели складируются в штабели на деревянных прокладках, устанавливаемых под монтажными петлями строго вертикально одна над другой. Прокладки должны обеспечивать сохранность монтажных петель и выступающих частей.

Транспортирование осуществляется в горизонтальном положении на специализированных транспортных средствах с фиксацией панелей от смещения. Погрузка и выгрузка производятся за монтажные петли с использованием траверс, равномерно распределяющих усилия. Перевозка панелей навалом или с опиранием на углы и кромки не допускается.
