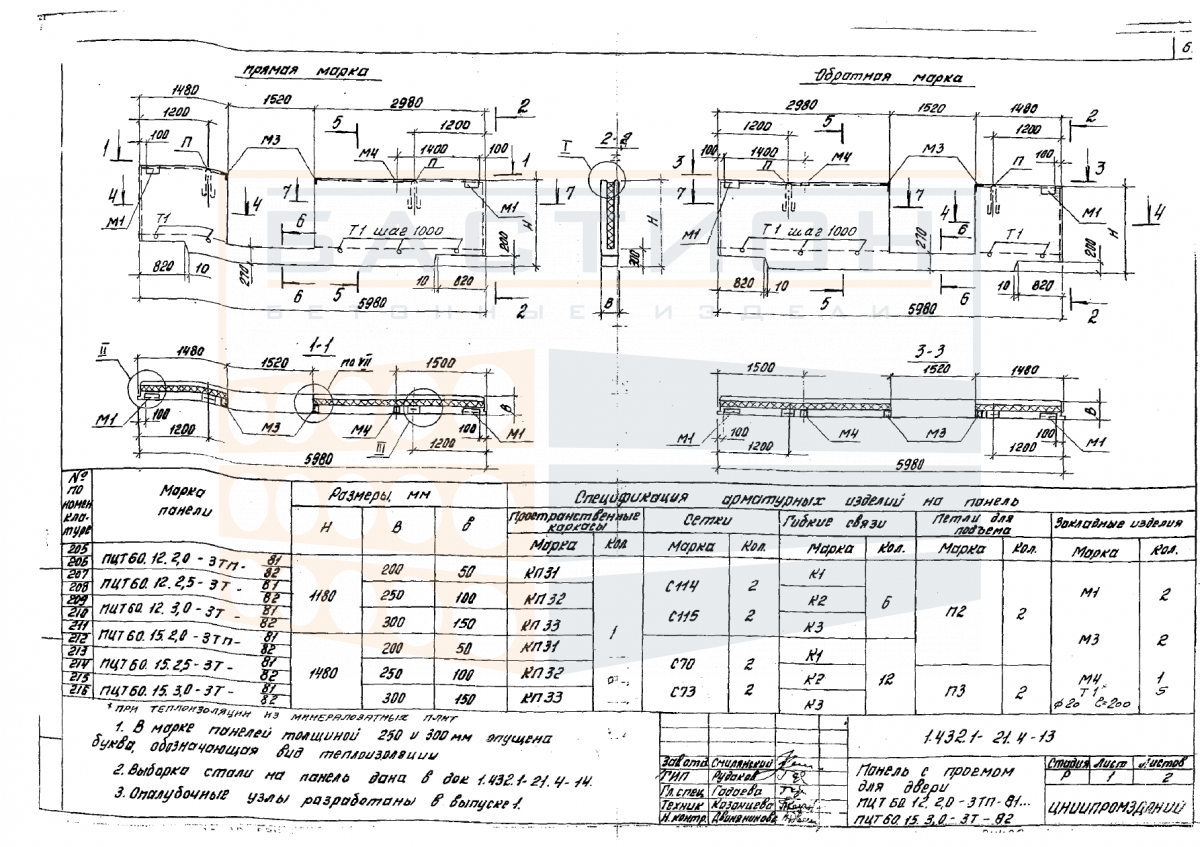

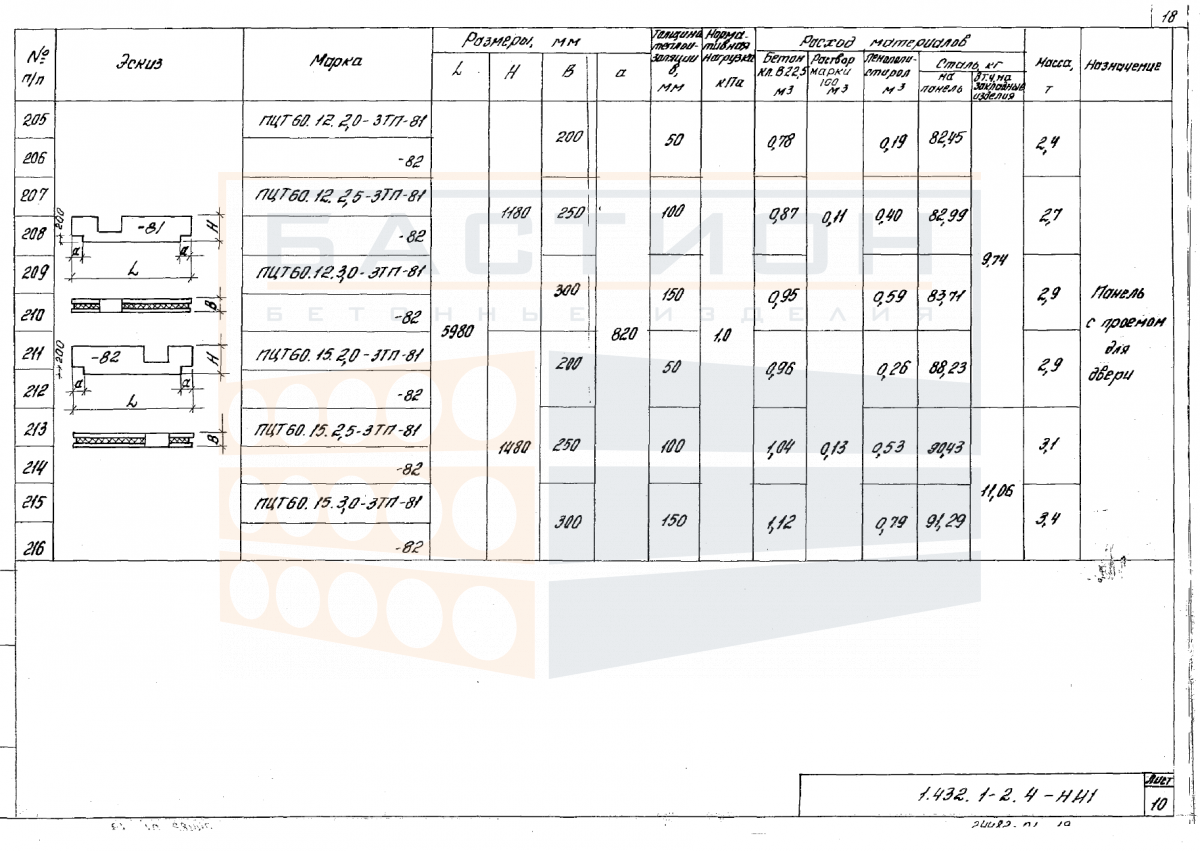

Панель цокольная трехслойная ПЦТ 60.12.3,0-3Т-81 (82) (П, М) по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 60.12.3,0-3Т-81 (82) (П, М) — это железобетонное изделие кассетного формования, предназначенное для устройства цокольной части наружных стен зданий с подвалом или техническим подпольем. Трехслойная конструкция включает внутренний несущий слой из тяжелого бетона, слой эффективного утеплителя и наружный защитный слой, что обеспечивает совмещение несущих и теплозащитных функций в одном элементе. Внутреннее стальное армирование воспринимает эксплуатационные нагрузки и обеспечивает пространственную жесткость панели.

Применение панелей данной серии регламентируется серией 1.432.1-21 вып. 4 и требованиями ГОСТ 31310-2015. Изделие эксплуатируется в условиях непосредственного контакта с грунтом, атмосферных осадков и сезонных перепадов температур. Ошибки при подборе узлов опирания или нарушение герметизации стыков приводят к промерзанию цоколя, образованию мостиков холода и снижению долговечности всей ограждающей конструкции.

Область применения и технические особенности

Монтаж панелей производится на ленточные фундаменты или фундаментные блоки, с опиранием по всей длине через выравнивающий слой цементно-песчаного раствора. Вертикальные и горизонтальные стыки между панелями заполняются утеплителем и герметизируются для обеспечения непрерывности теплового контура.

• Обеспечение нормируемого сопротивления теплопередаче цокольной части здания за счет трехслойной конструкции с эффективным утеплителем.
• Восприятие нагрузок от вышележащих стен, перекрытий и кровли с передачей их на фундамент через армированный бетон несущего слоя.
• Защита подвального пространства от капиллярного подсоса влаги из грунта благодаря гидрофобным свойствам наружного бетонного слоя и герметизации стыков.
• Сопряжение с фундаментом осуществляется через монтажные петли и анкерные выпуски, предусмотренные проектом.
• Установка производится краном с использованием траверсы, строповка выполняется за четыре монтажные петли с обеспечением равномерного натяжения.
• Выверка панелей по вертикали и горизонтали обязательна перед окончательным закреплением — отклонения не должны превышать значений, заданных проектом.
• Заполнение вертикальных и горизонтальных швов проводится с использованием уплотнительных прокладок и герметиков, стойких к ультрафиолету и атмосферным воздействиям.

После завершения монтажа все стыки образуют единый теплозащитный контур, предотвращающий промерзание цоколя и образование конденсата на внутренних поверхностях подвала.

Правила хранения и транспортировки изделия

Панели складируют на заранее выровненной площадке с твердым покрытием. Штабели формируют в вертикальном положении на деревянных прокладках толщиной не менее 100 мм, укладываемых под петли. Высота штабеля не должна превышать двух ярусов. В процессе хранения панели защищают от увлажнения путем укрытия водонепроницаемым материалом.

Транспортировка панелей осуществляется в вертикальном положении с опиранием на нижнюю грань. Изделия фиксируют от продольного и поперечного смещения с помощью инвентарных упоров и мягких строп. Перевозка навалом запрещена. При погрузке и разгрузке исключаются удары и резкие рывки крана.
