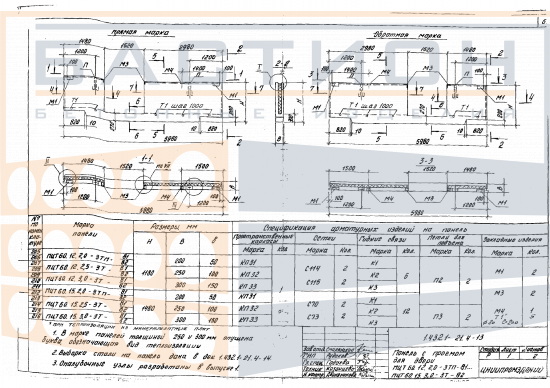

Панель цокольная трехслойная ПЦТ 60.12.2,0-3ТП-81 (82) по серии 1.432.1-21 вып. 4

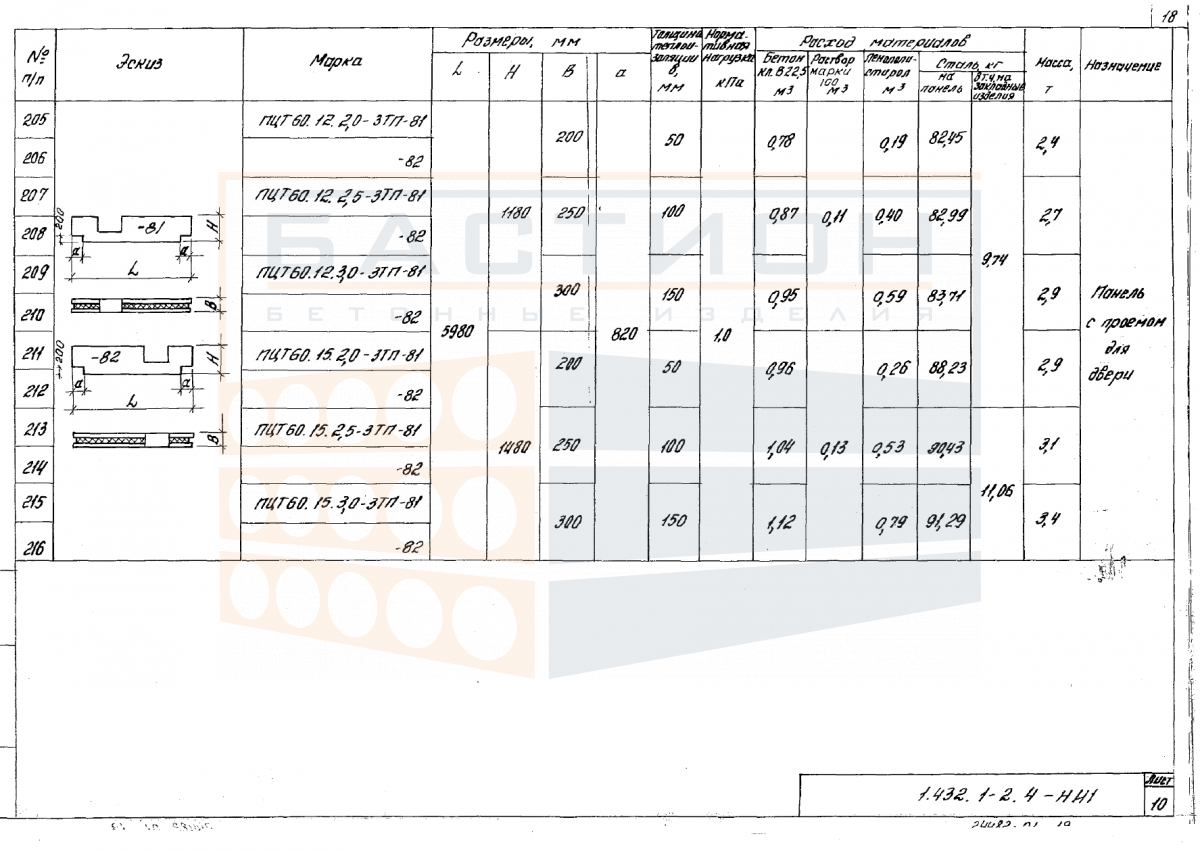

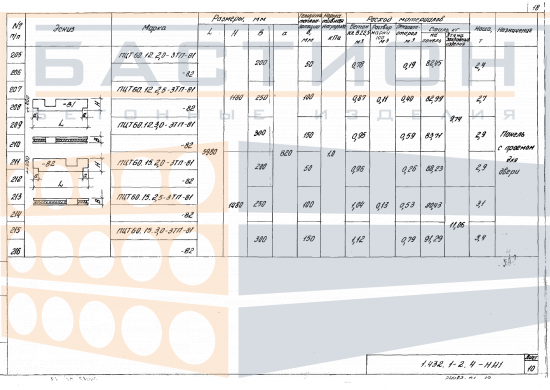

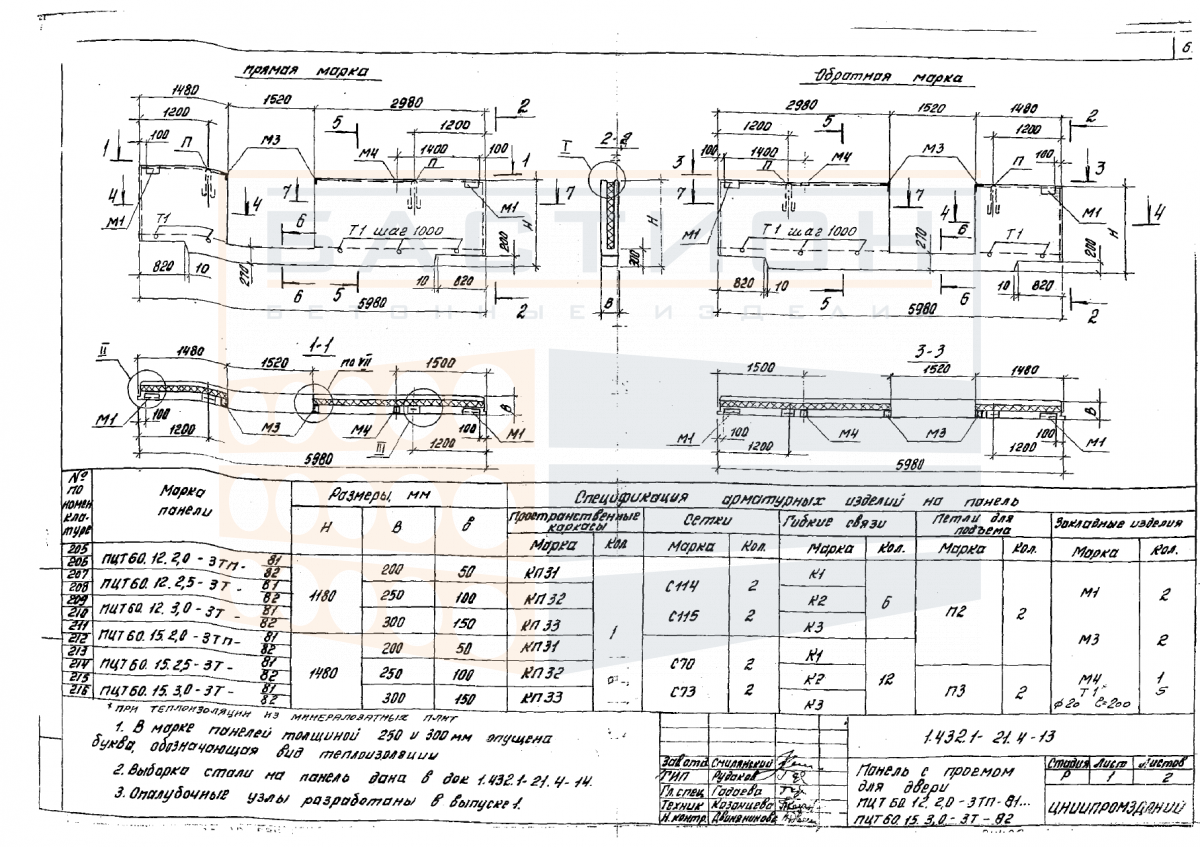

Панель цокольная трехслойная ПЦТ 60.12.2,0-3ТП-81 (82) по серии 1.432.1-21 вып. 4 — это железобетонный элемент ограждающей конструкции, предназначенный для устройства цокольной части зданий. Изделие выполнено из тяжелого бетона с внутренним стальным армированием и включает теплоизоляционный слой, что обеспечивает совмещение несущих и теплозащитных функций в одном элементе. Панель применяется в наружных стенах подвалов и технических этажей, воспринимает нагрузки от вышележащих конструкций и передает их на фундамент.

Применение данной панели позволяет сократить сроки монтажа за счет заводской готовности и исключить необходимость дополнительного утепления цоколя. Размеры изделия (длина 5980 мм, ширина 1180 мм, высота 200 мм) и масса 2400 кг требуют использования грузоподъемной техники при установке. Ошибки при выборе типоразмера или нарушение технологии монтажа могут привести к снижению несущей способности и теплозащитных свойств ограждения.

Область применения и технические особенности

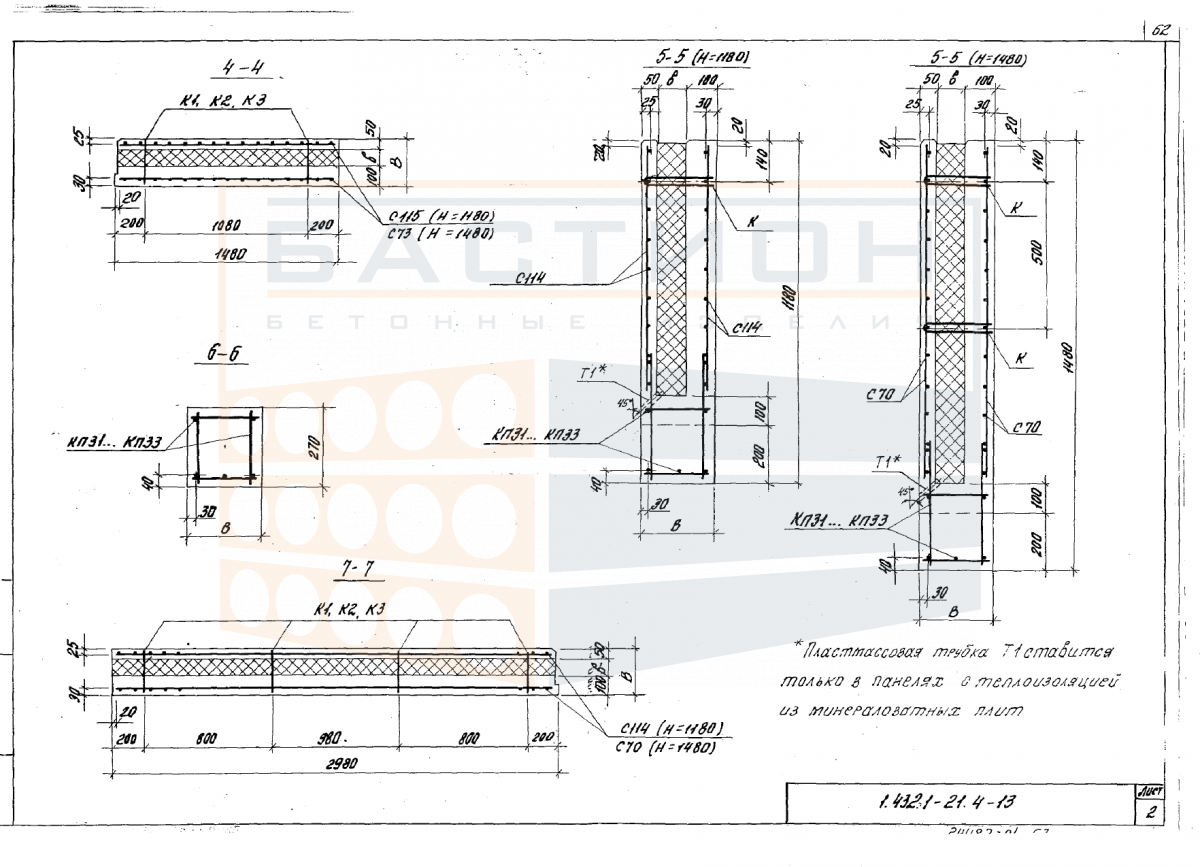

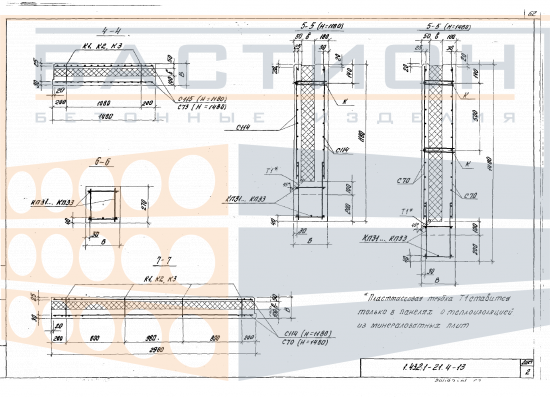

Панели цокольные трехслойные устанавливаются в горизонтальное положение с опиранием на фундаментные балки или ленточный фундамент. Сопряжение между собой выполняется по системе «шпунт-паз» или с помощью сварных закладных деталей. Для обеспечения герметичности стыков применяются уплотнительные прокладки и герметики, устойчивые к атмосферным воздействиям.

• Назначение: формирование цокольного этажа с одновременной теплозащитой; панель является самонесущим элементом в составе стенового ограждения.
• Условия применения: эксплуатация в неагрессивной и слабоагрессивной газовой среде; допустимая температура наружного воздуха определяется проектной морозостойкостью бетона (уточняется по проекту).
• Ограничения: не допускается установка панелей на неподготовленное основание или с отклонениями от горизонтали более 5 мм на 1 м длины; требуется выверка по нивелиру.
• Монтаж: подъем производится за монтажные петли или отверстия с использованием траверсы для равномерного распределения усилий; строповка в двух точках обязательна.
• Стыковка: соединение панелей между собой выполняется через стальные закладные детали с последующей зачеканкой швов цементно-песчаным раствором; толщина шва задается проектом.
• Типичная ошибка: повреждение теплоизоляционного слоя при транспортировке или монтаже – панель должна быть защищена от ударов и увлажнения до окончания монтажа.

Перед началом монтажа необходимо проверить геометрические параметры панели, наличие видимых дефектов и маркировку. Отклонения от номинальных размеров не должны превышать значений, установленных ГОСТ 13015-2012 для данного типа изделий.

Правила хранения и транспортировки изделия

Хранение панелей осуществляется в горизонтальном положении на деревянных подкладках сечением не менее 100×100 мм, расположенных на расстоянии 0,5–0,6 м от торцов. Высота штабеля не должна превышать 2 м при наличии прокладок между рядами строго вертикально одна над другой. Запрещается складирование панелей непосредственно на грунт или с опиранием на выступающие элементы.

При транспортировке панели должны быть закреплены в кузове транспортного средства так, чтобы исключалось их смещение, опрокидывание или взаимное соударение. Погрузка и выгрузка выполняются с использованием мягких строп или траверс, защищающих кромки панелей. Перевозка навалом не допускается. Укладка панелей в транспортное средство производится в соответствии с условиями, обеспечивающими сохранность теплоизоляционного слоя и арматурных выпусков.
