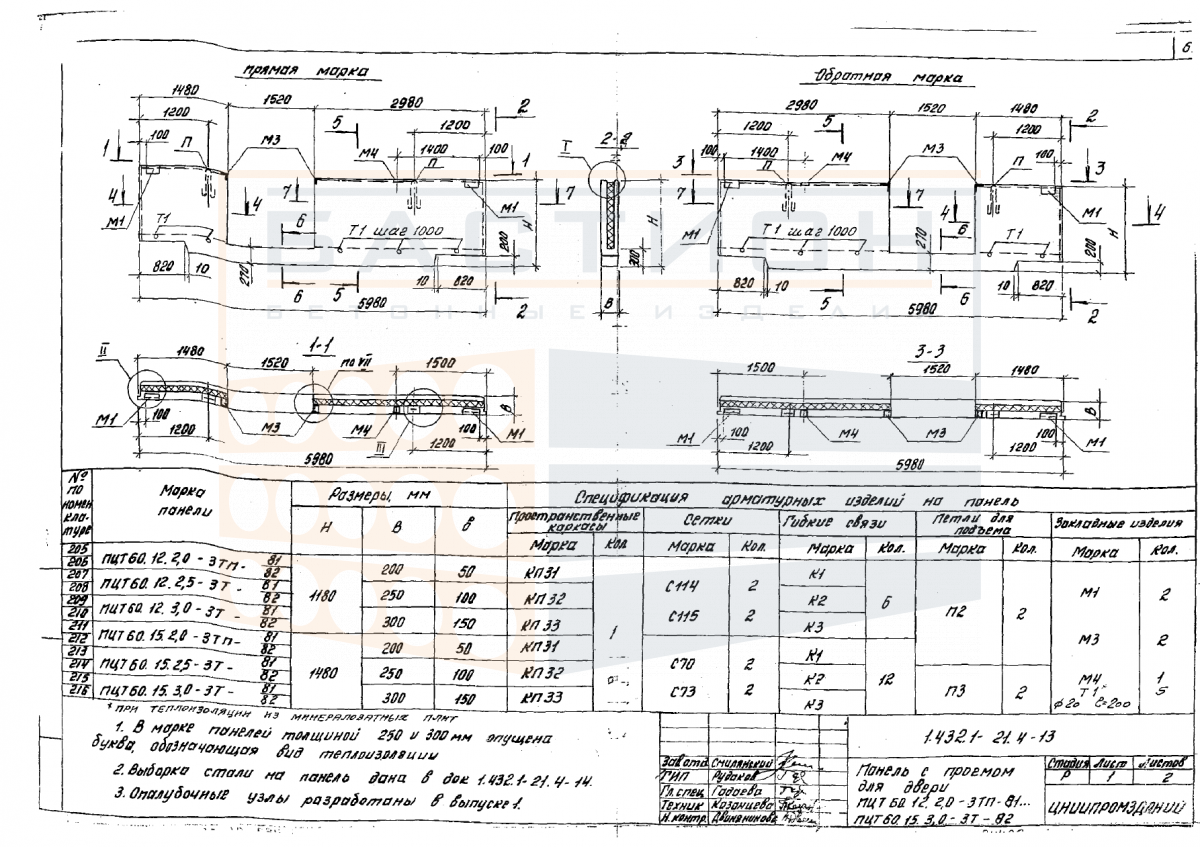

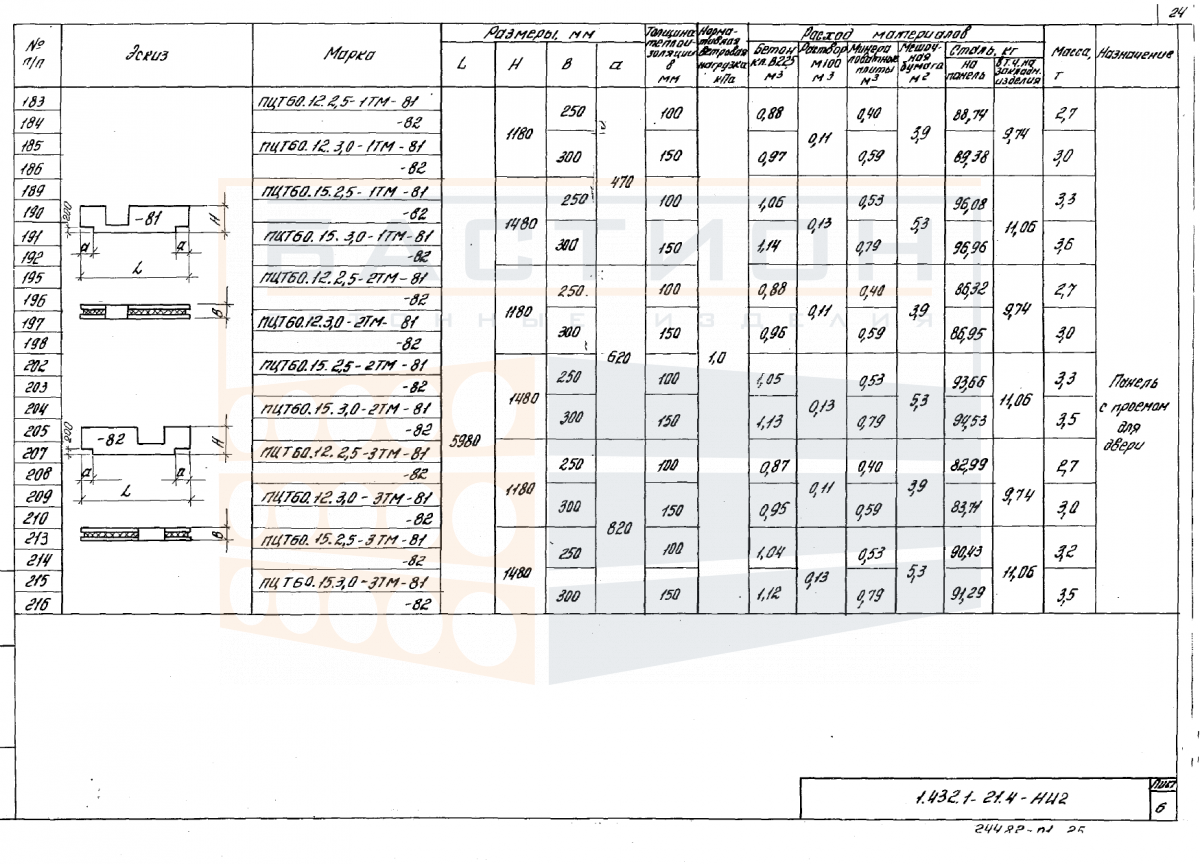

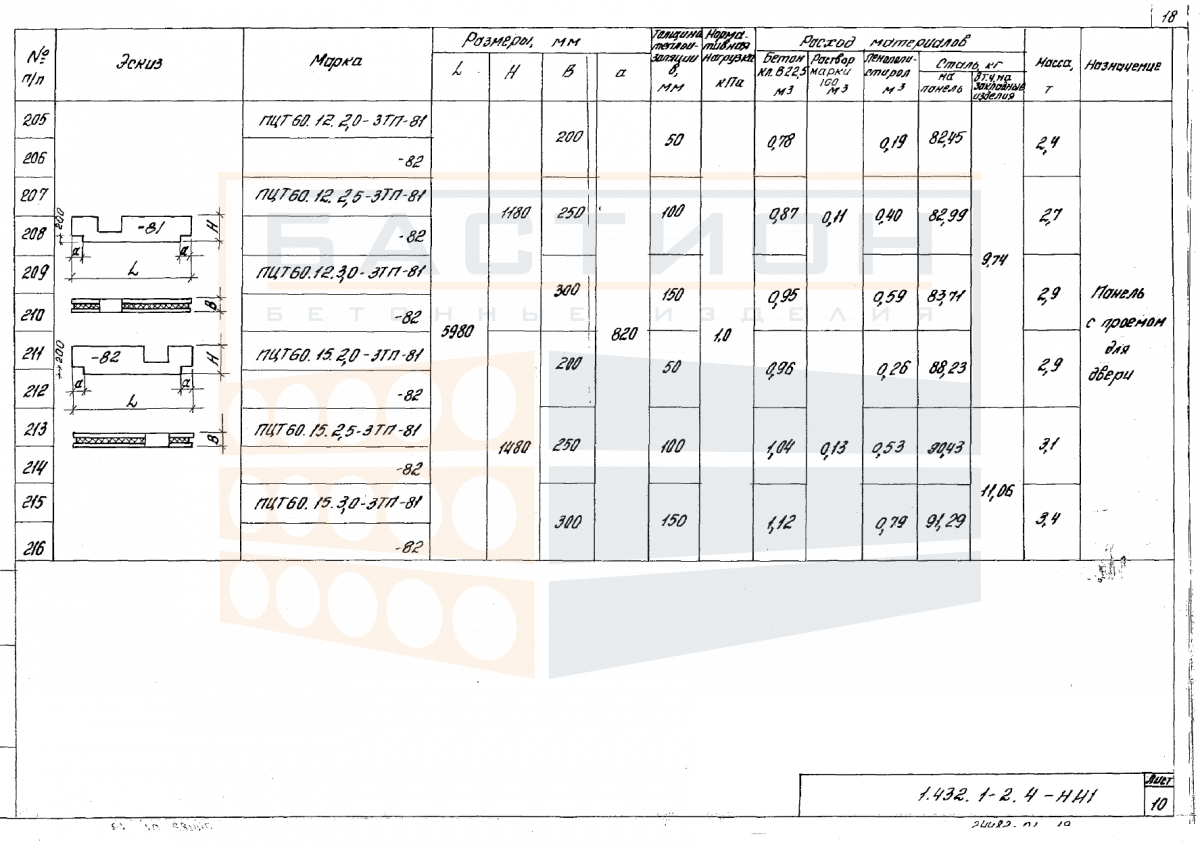

Панель цокольная трехслойная ПЦТ 60.15.2,5-3Т-81 (82) (П, М) по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 60.15.2,5-3Т-81 (82) (П, М) — трехслойная железобетонная конструкция для ограждения цокольной части зданий. Состоит из наружного и внутреннего слоев из тяжелого бетона и внутреннего слоя утеплителя, обеспечивает теплоизоляцию и восприятие нагрузок от вышележащих конструкций и бокового давления грунта. Изготовляется по ГОСТ 31310-2015.

Применяется в жилых, общественных и промышленных зданиях с подвальными или цокольными этажами. Воспринимает вертикальные нагрузки от перекрытий и стен, а также воздействия грунта и атмосферных факторов. Ошибки при выборе или монтаже приводят к нарушению теплового контура и снижению несущей способности. Конструкция предусматривает стыковку с фундаментом и элементами каркаса.

Область применения и технические особенности

Монтаж панелей выполняется на этапе возведения подземной части. Установка производится на фундаментные блоки или плиты с выверкой по осям и отметкам. Стыки между панелями заполняются бетоном с герметизацией. Для крепления используются стальные закладные детали и сварка. Габариты панели (5980×1480×250 мм) и масса 3100 кг требуют применения кранового оборудования.

• Панели предназначены для устройства цокольного этажа с защитой от грунтовой влаги и теплопотерь. Трехслойная структура обеспечивает выполнение теплотехнических требований для отапливаемых помещений.

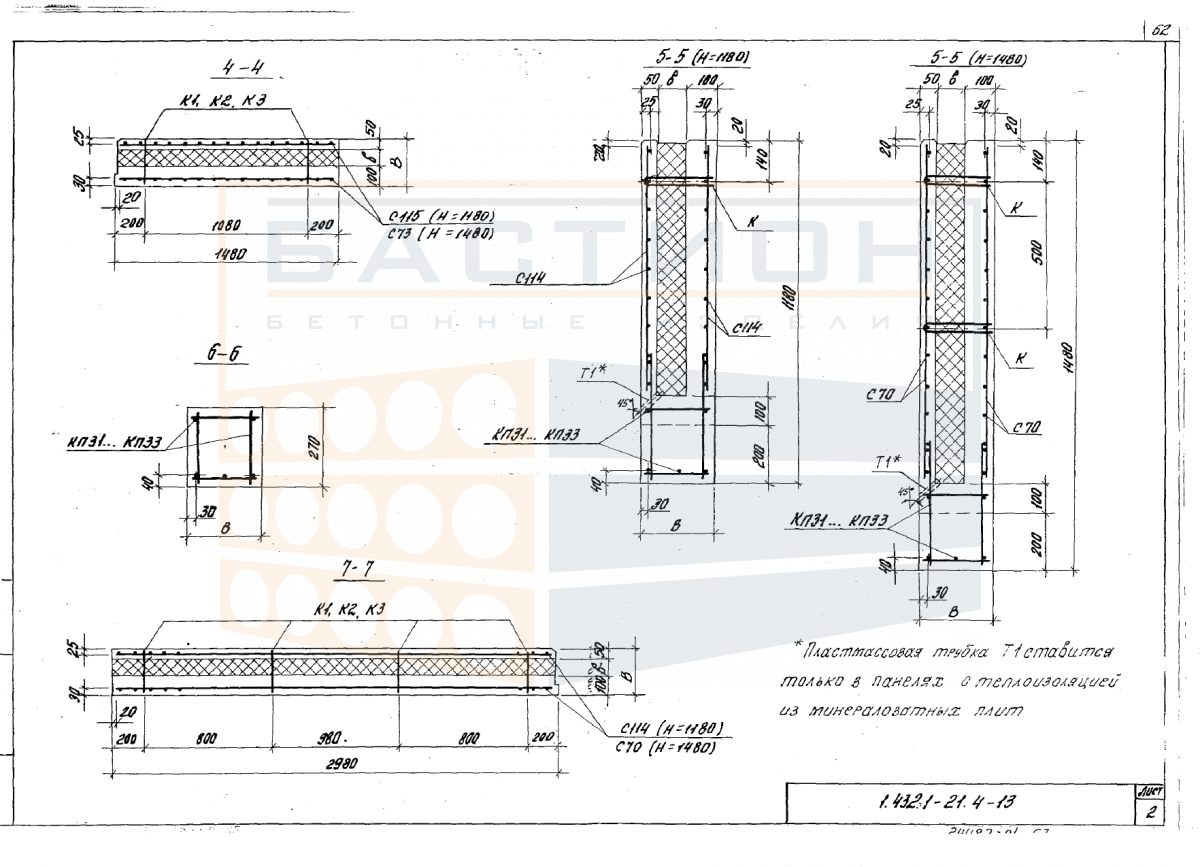

• Армирование выполняется пространственными каркасами из стальной арматуры. Класс бетона, марка арматуры, морозостойкость и водонепроницаемость назначаются проектом в зависимости от условий эксплуатации.
• Изделия оснащены закладными деталями для соединения между собой и с перекрытием. Тип стыков и способ герметизации определяются рабочей документацией.
• При монтаже необходима временная фиксация панелей связями до омоноличивания стыков. Контролируется вертикальность и совпадение осей согласно СП 70.13330.
• Панели рассчитаны на восприятие расчетных нагрузок, уточняемых в проекте. Включают собственный вес, нагрузки от вышележащих конструкций и боковое давление грунта.
• Антикоррозионная защита закладных деталей и сварных швов выполняется по проекту для обеспечения долговечности.
• Применение панелей ПЦТ сокращает сроки строительства за счет совмещения ограждающих и несущих функций, а также позволяет выполнить отделку без дополнительного утепления.

Таким образом, панели ПЦТ являются эффективным конструктивным элементом для цокольных этажей, сочетающим несущие и теплоизоляционные свойства. Правильный монтаж и стыковка обеспечивают надежную эксплуатацию здания.

Правила хранения и транспортировки изделия

Панели складируются на выровненной площадке с твердым покрытием в штабели высотой не более 2 м. Изделия укладываются на деревянные подкладки толщиной не менее 50 мм, расположенные в местах строповки. Между панелями устанавливаются прокладки для предотвращения повреждений кромок. Запрещается хранение навалом.

Транспортирование осуществляется в вертикальном или наклонном положении в специализированных кассетах или пирамидах с надежным креплением. Допускается горизонтальная перевозка с фиксацией от смещения. Погрузка и выгрузка производятся траверсами, обеспечивающими равномерное распределение нагрузки. Удары и резкие рывки при такелажных работах исключаются.
