Фундамент стаканного типа Ф21.9-3

Стандарт изготовления изделия: Серия 1.020-1/87

Фундаменты сборные Ф21.9-3 относятся к стаканному типу и предназначены для установки под колонны сечением 400×400 мм. Их использование ускоряет возведение многоэтажных производственных, общественных и вспомогательных зданий на промышленных объектах. Фундаменты данной серии обладают высокой устойчивостью к воздействию среднеагрессивных грунтовых вод и имеют максимальную площадь опорной поверхности среди аналогов, что обеспечивает высокую несущую способность.

Маркировка

Маркировка фундаментов сборных Ф21.9-3 может варьироваться у разных производителей в зависимости от особенностей используемого бетона или внутренних нормативных документов предприятия.

Основная сфера применения

Фундаменты сборные Ф21.9-3 по Серии 1.020-1/87 применяются в строительстве многоэтажных производственных и общественных зданий, рассчитанных на стандартные эксплуатационные условия. Они соответствуют требованиям I-IV районов по снеговым и ветровым нагрузкам (СНиП 2.01.07-85). Исключение составляет их использование в зданиях с вертикальными стальными связями на открытых территориях, где допускается эксплуатация только в I-III районах по ветровой нагрузке.

Обозначение маркировки изделия

Фундаменты Ф21.9-3 маркируются по ГОСТ 23009-78, используя две обязательные и одну дополнительную буквенно-цифровые группы:

• Ф – фундамент;
• 21 – размер стороны основания в дециметрах;
• 9 – высота блока в дециметрах;
• 3 – индекс несущей способности.

Дополнительно может указываться проницаемость бетона:

• Н – нормальная проницаемость;
• П – пониженная проницаемость.

Маркировка наносится несмываемой краской на видимые при монтаже поверхности. Также указываются товарный знак, штамп ОТК и, по согласованию, дополнительные данные.

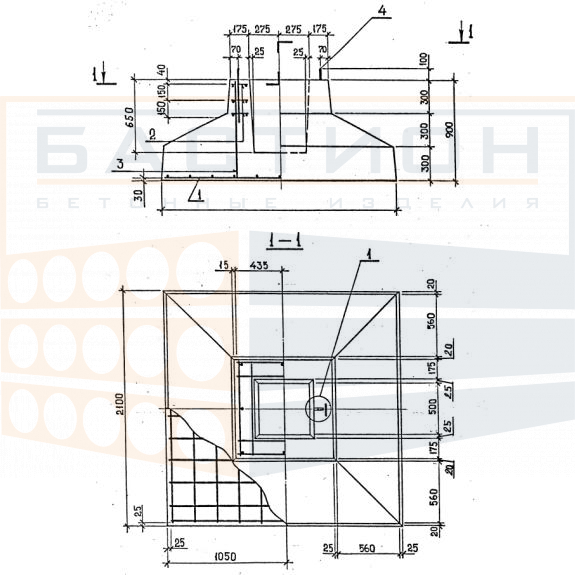

Основные характеристики

• Длина: 2100 мм
• Ширина: 2100 мм
• Высота: 900 мм
• Вес: 5300 кг
• Объем бетона: 2,1 м³
• Геометрический объем: 3,969 м³

Изготовление и основные характеристики

Фундаменты Ф21.9-3 соответствуют требованиям СНиП 2.02.01-83 и СНиП 2.03.01-84. Они производятся из бетона марки В25. При эксплуатации в агрессивной среде предусматриваются защитные меры по СНиП 2.03.11-85.

Перемещение блоков осуществляется с использованием строповочных петель по Серии 1.400-9. Морозостойкость бетона соответствует ГОСТ 10060-87 и СНиП 2.03.01-84. Прочность бетона при отгрузке должна составлять не менее 70% номинальной в теплый период и 90% – зимой (ГОСТ 13015.0-83).

Армирование выполняется сталью классов:

• А-I и А-III по ГОСТ 5781-82;
• Вр-I по ГОСТ 6727-80.

Каркас формируется точечной сваркой или вязальной проволокой. Для обеспечения точных размеров фундаменты изготавливаются в металлических формах.

На наружных поверхностях не допускаются трещины, за исключением усадочных (до 0,2 мм).

Технические характеристики

• Артикул: TUB234480
• Длина: 2100 мм
• Ширина: 2100 мм
• Высота: 900 мм
• Вес изделия: 5300 кг

Транспортировка и хранение

Фундаменты Ф21.9-3 транспортируются и хранятся в соответствии с ГОСТ 13015.4-84. Хранение осуществляется на ровных площадках с твердым покрытием, при этом должна быть обеспечена возможность свободного считывания маркировки. При перевозке автотранспортом зазор между изделием и бортом должен составлять не менее 50 мм.
