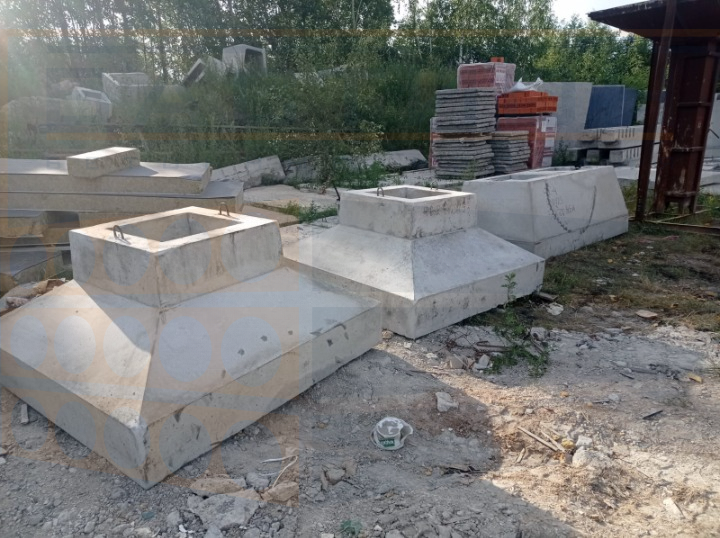

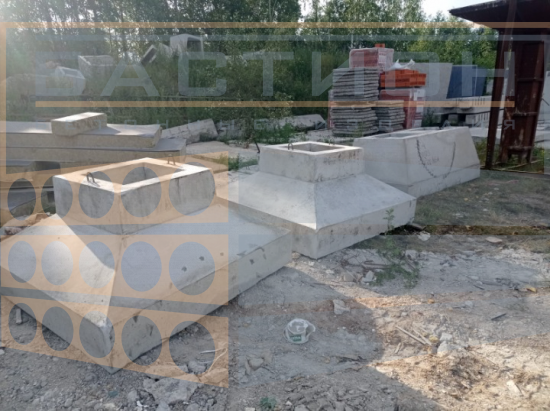

Фундамент стаканного типа Ф21.11-1

Стандарт изготовления изделия

Серия 1.020-1/87

Фундаменты сборные Ф21.11-1 представляют собой конструкции стаканного типа, предназначенные для установки под колонны сечением 400×400 мм. Их использование значительно ускоряет возведение многоэтажных производственных, общественных и вспомогательных зданий на промышленных предприятиях. Фундаменты этого типа обеспечивают надежность конструкций в стандартных условиях эксплуатации и способны противостоять среднеагрессивному воздействию грунтовых вод. Благодаря максимальной площади опорной поверхности в данной серии они выдерживают предельные нагрузки.

Варианты маркировки

Различные производители могут использовать отличающиеся варианты маркировки фундаментов сборных Ф21.11-1, обусловленные особыми свойствами бетона или внутренними нормативами предприятия.

• Ф 18.9-1
• Ф 18.9-2

Основная сфера применения

Фундаменты сборные Ф21.11-1, разработанные по Серии 1.020-1/87, позволяют упростить проектирование и монтаж каркасов многоэтажных промышленных и общественных зданий. Они пригодны для эксплуатации в I-IV климатических районах по снеговым и ветровым нагрузкам (согласно СНиП 2.01.07-85). Однако, если здание включает вертикальные стальные связи и возводится на открытой местности, допускается применение только в I-III районах по ветровой нагрузке.

Обозначение и маркировка изделия

Фундаменты сборные Ф21.11-1 маркируются в соответствии с ГОСТ 23009-78. Маркировка включает две обязательные и одну дополнительную группировку символов.

Первая группа:

• Ф – фундаментное изделие;
• 21 – сторона основания (в дециметрах);
• 11 – высота блока (в дециметрах).

Вторая группа:

• 1 – индекс, обозначающий несущую способность.

Дополнительный индекс:

• Н – нормальная проницаемость бетона;
• П – пониженная проницаемость.

Маркировочные надписи наносятся несмываемой краской на видимые при монтаже поверхности. Обязательные элементы маркировки: наименование фундамента, товарный знак и штамп ОТК. Дополнительно по согласованию с заказчиком могут наноситься другие обозначения.

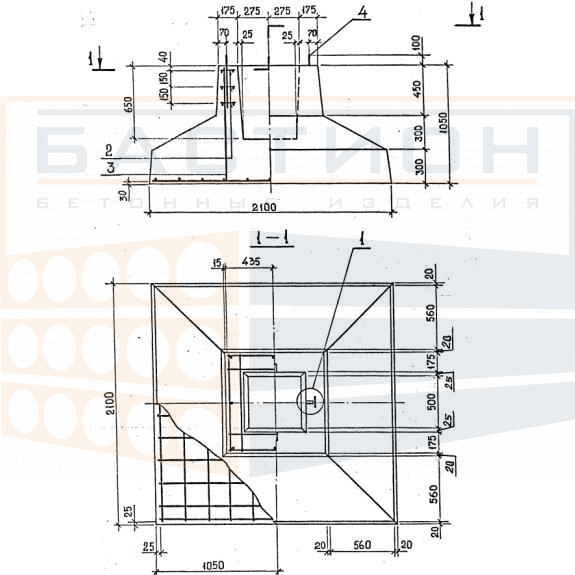

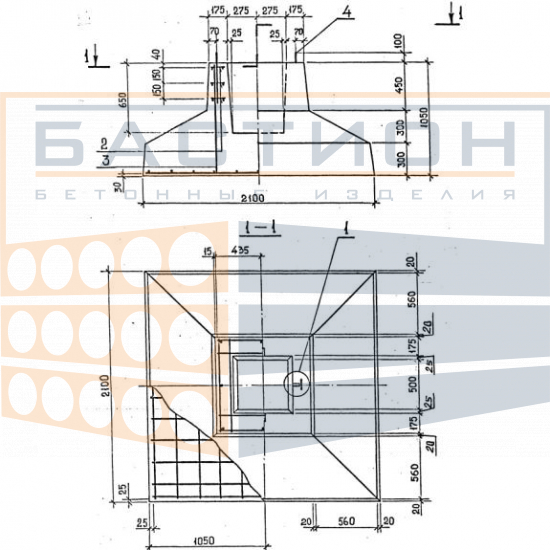

Основные характеристики

• Длина: 2100 мм
• Ширина: 2100 мм
• Высота: 1050 мм
• Вес: 5800 кг
• Объем бетона: 2,3 м³
• Геометрический объем: 4,6305 м³

Изготовление и характеристики

Фундаменты сборные Ф21.11-1 изготавливаются из бетона класса B25 и соответствуют нормам СНиП 2.02.01-83, СНиП 2.03.01-84. Если условия эксплуатации предполагают воздействие агрессивной среды, проект должен включать защитные меры, регламентируемые СНиП 2.03.11-85.

Для транспортировки используются строповочные петли Серии 1.400-9. Морозостойкость бетонной смеси соответствует требованиям ГОСТ 10060-87 и СНиП 2.03.01-84. Прочность бетона на момент передачи потребителю должна составлять не менее 70% в теплое время года и 90% зимой, согласно ГОСТ 13015.0-83.

Армокаркасы фундаментов создаются из арматурной стали классов АI и AIII (ГОСТ 5781-82), а также Вр-I (ГОСТ 6727-80). Сборка каркасов возможна с применением вязальной проволоки или точечной сварки. Производство ведется в металлических формах для обеспечения точности геометрии изделия. Допустимы только усадочные и технологические трещины с раскрытием не более 0,2 мм.

Технические характеристики

• Артикул: TUB234477
• Длина: 2100 мм
• Ширина: 2100 мм
• Высота: 1050 мм
• Вес: 5800 кг

Транспортировка и хранение

Перемещение и хранение фундаментов сборных Ф21.11-1 осуществляется в соответствии с ГОСТ 13015.4-84. Хранить изделия следует на ровных, твердых площадках с обеспечением свободного доступа к маркировочным надписям. При транспортировке автотранспортом необходимо выдерживать зазор не менее 50 мм между изделием и бортами.
