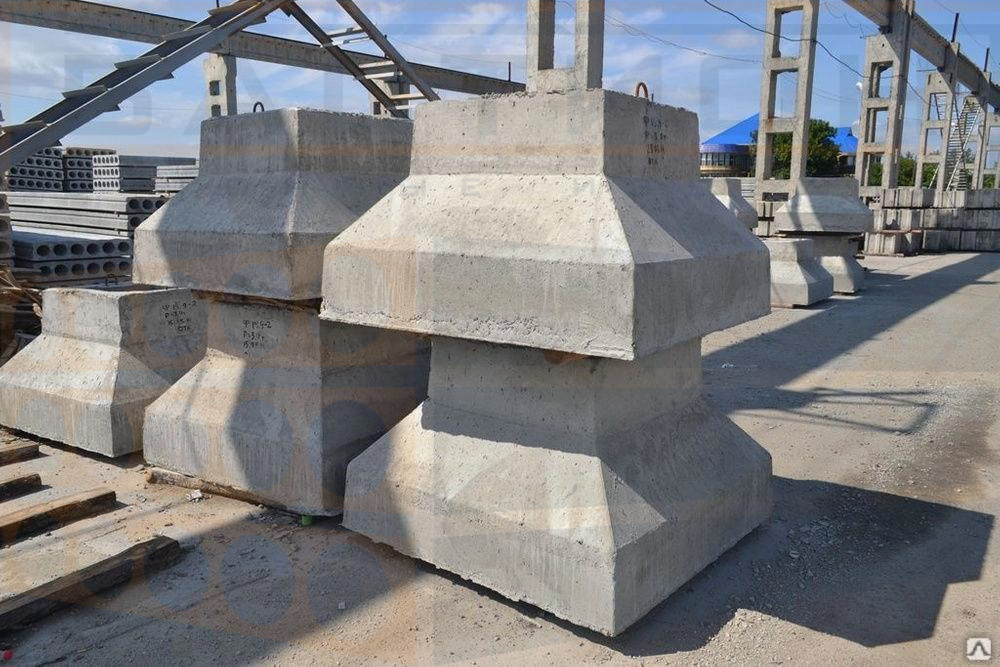

Фундамент стаканного типа Ф15.9-1

Стандарт изготовления изделия: Серия 1.020-1/87

Фундаменты сборные Ф15.9-1 относятся к стаканному типу и предназначены для установки под колонны сечением 400×400 мм. Их использование значительно ускоряет возведение многоэтажных промышленных, общественных и вспомогательных зданий. Данные изделия эффективны при строительстве в стандартных условиях и устойчивы к длительному воздействию среднеагрессивных грунтовых вод. Фундаменты данной марки обладают наибольшей площадью опорной поверхности в серии, что позволяет им выдерживать максимальные нагрузки.

Варианты маркировки

Маркировка фундаментов сборных Ф15.9-1 может незначительно отличаться у разных производителей в зависимости от особенностей используемого бетона или внутренних нормативных документов предприятия.

• Ф15.9-1
• Ф15.9-2

Основная сфера применения

Фундаменты сборные Ф15.9-1 по Серии 1.020-1/87 применяются для возведения каркасов многоэтажных зданий производственного и общественного назначения в стандартных эксплуатационных условиях. Они подходят для строительства в I-IV районах по снеговым и ветровым нагрузкам (СНиП 2.01.07-85), за исключением зданий с вертикальными стальными связями, возводимых на открытой местности. Для таких случаев применение данных фундаментов допускается только в I-III районах по ветровой нагрузке.

Обозначение маркировки изделия

Маркировка фундаментов Ф15.9-1 выполняется согласно ГОСТ 23009-78 и включает две обязательные и одну дополнительную буквенно-цифровую группу:

• Ф – фундамент;
• 15 – длина стороны основания (дм);
• 9 – высота блока (дм);
• 1 – индекс несущей способности.

Дополнительно может указываться:

• Н – нормальная проницаемость;
• П – пониженная проницаемость.

Маркировочные обозначения наносятся несмываемой краской на видимые при монтаже поверхности. В обязательном порядке указывается марка фундамента, товарный знак и штамп ОТК. По согласованию с заказчиком возможно нанесение дополнительной информации.

Основные характеристики

• Длина: 1500 мм
• Ширина: 1500 мм
• Высота: 900 мм
• Вес: 3000 кг
• Объем бетона: 1,2 м³
• Геометрический объем: 2,025 м³

Изготовление и основные характеристики

Фундаменты сборные Ф15.9-1 соответствуют требованиям СНиП 2.02.01-83 и СНиП 2.03.01-84. Для их изготовления используется бетон марки В25. В случаях эксплуатации в агрессивной среде на стадии проектирования предусматриваются защитные меры в соответствии с СНиП 2.03.11-85.

Для перемещения блоков применяются проверенные строповочные петли Серии 1.400-9. Морозостойкость бетонной смеси определяется по ГОСТ 10060-87 и СНиП 2.03.01-84. Прочность бетона при отгрузке должна составлять не менее 70% от номинальной величины летом и 90% зимой, что соответствует требованиям ГОСТ 13015.0-83.

Для изготовления арматурных каркасов используются стали классов А-I и А-III (ГОСТ 5781-82), а также Вр-I (ГОСТ 6727-80). Арматурные элементы объединяются в пространственный каркас вязальной проволокой или методом точечной сварки. Точность геометрии достигается использованием металлических форм. Внешние поверхности фундамента не должны иметь дефектов, за исключением технологических и усадочных трещин шириной не более 0,2 мм.

Технические характеристики

• Артикул: TUB234471
• Длина: 1500 мм
• Ширина: 1500 мм
• Высота: 900 мм
• Вес изделия: 3000 кг

Транспортировка и хранение

Фундаменты сборные Ф15.9-1 транспортируются и хранятся согласно ГОСТ 13015.4-84. Площадки для хранения должны иметь ровное твердое покрытие. При складировании необходимо обеспечить возможность свободного считывания маркировки. При перевозке автотранспортом зазор между изделием и бортом должен быть не менее 50 мм.
