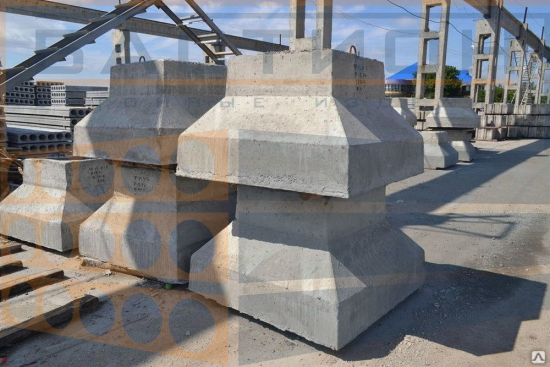

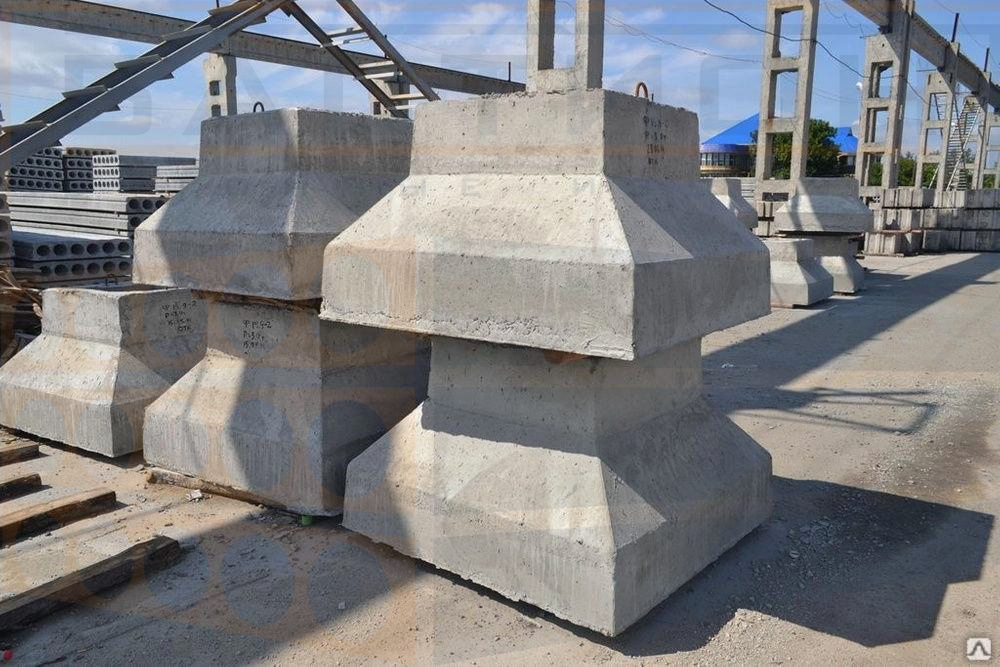

Фундамент стаканного типа Ф15.9-2

Стандарт изготовления изделия: ГОСТ 23972-80

Фундаменты для параболических лотков стаканного типа Ф15.9-2 представляют собой железобетонные элементы сложной конфигурации, армированные сталью. Они применяются при строительстве оросительных систем для промышленных и сельскохозяйственных объектов. Производство данных фундаментных узлов осуществляется исключительно на специализированных предприятиях.

Ф15.9-2 состоят из квадратных подошв и поднимающихся над ними подколонников стаканного типа. Выступающая часть представляет собой отдельный блок с центральным углублением прямоугольной формы, предназначенным для фиксации колонн определенного типоразмера. Колонны закрепляются за счет приваривания к внутренним стенкам стакана и омоноличивания бетоном марки М200.

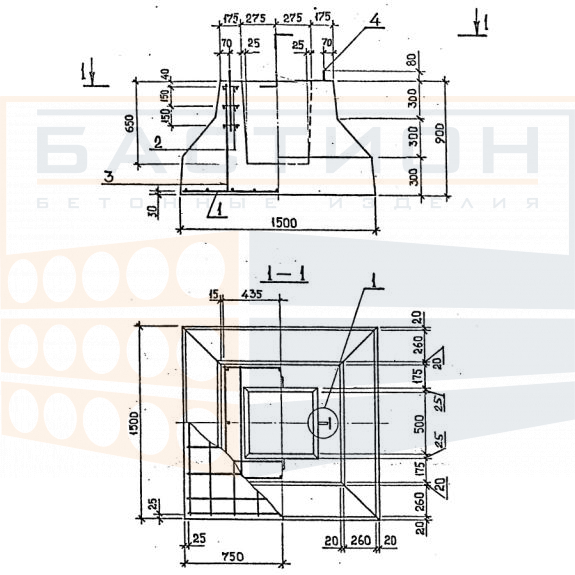

Комбинация сопрягаемых элементов обеспечивает равномерное распределение нагрузки от массы несущих колонн и параболических лотков оросительных каналов. Для безопасного перемещения и монтажа в верхней части фундамента предусмотрены две стальные петли. В ГОСТ 23972-80 представлены расчеты фундаментных узлов и чертежи их типовых конструкций.

Варианты маркировки

Маркировка наносится несмываемой краской в соответствии с ГОСТ 23972-80. В стандарте указаны наиболее распространенные варианты маркировки фундаментов для параболических лотков:

• Ф12.6-1
• Ф15.9-2
• Ф18.9-1
• Ф18.9-2
• Ф21.12-2

Основная сфера применения

Фундаменты стаканного типа Ф15.9-2 широко применяются при строительстве оросительных систем различной сложности из железобетонных узлов. Их использование позволяет обустраивать водоотводные каналы на разных типах грунтов, обеспечивая надежность опорной системы.

Конструктивные элементы оросительных каналов изготавливаются из бетона марок М200-М300, обладающего высокой влагостойкостью, износостойкостью и устойчивостью к температурным перепадам. Фундаменты для параболических лотков способны выдерживать значительные выталкивающие нагрузки, поэтому перед эксплуатацией проходят лабораторные испытания на изгиб, сжатие, трещиностойкость и жесткость.

Обозначение маркировки изделия

Маркировка наносится в соответствии с ГОСТ 23972-80 и включает в себя:

• Ф – фундаментный блок для параболических лотков;
• 15 – длина подошвы (дм);
• 9 – ширина подошвы (дм);
• 2 – индекс несущей способности.

Дополнительно на боковой грани изделия может указываться дата производства, вес, штамп ОТК.

Основные характеристики

• Длина: 1500 мм
• Ширина: 900 мм
• Высота: 250 мм
• Вес: 578 кг
• Объем бетона: 0,231 м³
• Геометрический объем: 0,3375 м³

Изготовление и характеристики

Прочность фундаментных блоков стаканного типа обеспечивается качественным пространственным армированием. Для сварки каркасов используются стальные арматуры классов А-I и A-III. Долговечность арматуры обеспечивается защитным слоем бетона толщиной 30 мм и лакокрасочным покрытием.

Фундаменты Ф15.9-2 изготавливаются из бетона марок М200-М300. Они обладают водонепроницаемостью не ниже W2 и морозостойкостью F200. Подробности изготовления можно найти в ГОСТ 23972-80.

Технические характеристики

• Артикул: TUB234472
• Длина: 1500 мм
• Ширина: 900 мм
• Высота: 250 мм
• Вес изделия: 578 кг

Транспортировка и хранение

Фундаменты стаканного типа Ф15.9-2 рекомендуется складировать в несколько ярусов (не выше 2 м), с прокладкой деревянных брусьев толщиной не менее 60 мм. Хранение осуществляется на выровненной площадке. Подробности транспортировки и хранения можно найти в ГОСТ 23972-80.

Закажите фундаменты стаканного типа Ф15.9-2 у нас - гарантия качества и оперативная доставка!
