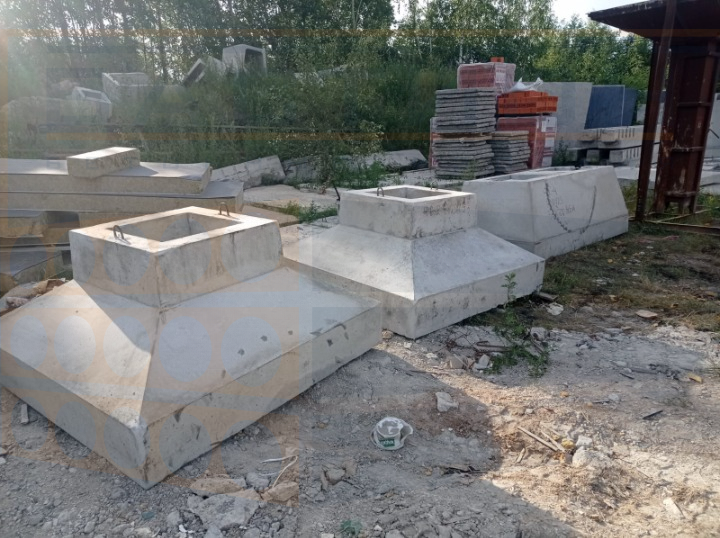

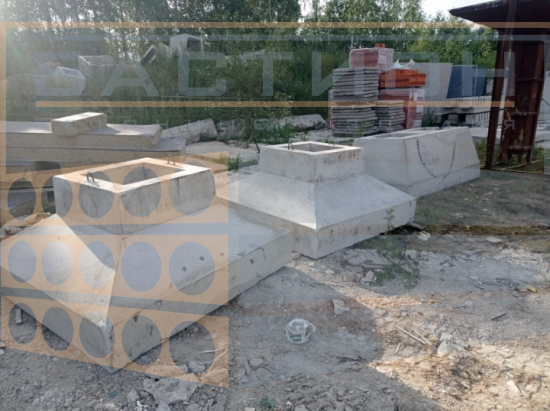

Фундамент стаканного типа Ф21.9-1

Стандарт изготовления изделия

Серия 1.020-1/87

Описание

Сборные фундаменты Ф21.9-1 относятся к категории стаканного типа и предназначены для установки под колонны сечением 400х400 мм. Их использование значительно ускоряет возведение многоэтажных промышленных, общественных и вспомогательных зданий. Конструкции устойчивы к среднеагрессивному воздействию грунтовых вод и обеспечивают максимальную опорную поверхность в своей Серии, что позволяет выдерживать значительные нагрузки.

Маркировка

В зависимости от производителя обозначение фундамента Ф21.9-1 может немного варьироваться, что связано с различными внутренними нормативами и особенностями используемого бетона.

Область применения

Фундаменты Ф21.9-1 по Серии 1.020-1/87 широко применяются в каркасных зданиях промышленного и общественного назначения, рассчитанных на стандартные условия эксплуатации. Они соответствуют требованиям по снеговым и ветровым нагрузкам для I-IV районов по СНиП 2.01.07-85, за исключением зданий с вертикальными стальными связями, возводимых на открытых территориях, которые могут использоваться только в I-III районах по ветровой нагрузке.

Обозначение изделия

Маркировка фундаментов Ф21.9-1 регламентируется ГОСТ 23009-78 и включает две обязательные и одну дополнительную группы символов:

• Первая группа – информация о типе и размерах:
• Ф – фундамент;
• 21 – размер основания в дециметрах;
• 9 – высота в дециметрах.
• Вторая группа – несущая способность:
• 1 – индекс несущей способности.
• Дополнительный индекс (при наличии) – устойчивость к воздействию среды:
• Н – нормальная проницаемость;
• П – пониженная проницаемость.

Маркировку наносят несмываемой краской на видимые поверхности. Она включает обозначение фундамента, товарный знак производителя и штамп ОТК. По договорённости с заказчиком может добавляться дополнительная информация.

Основные характеристики

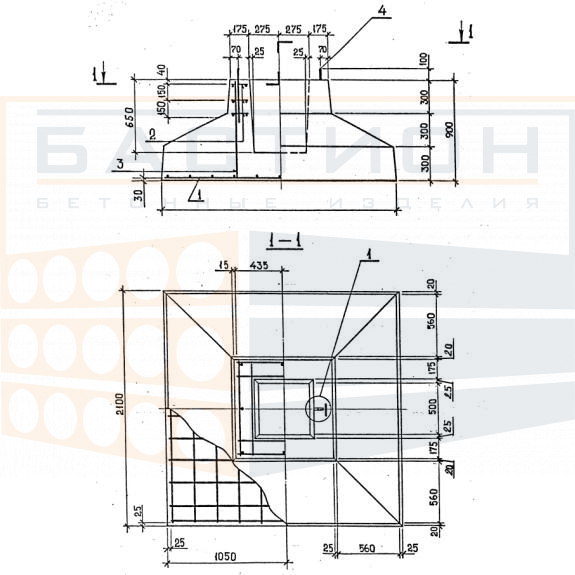

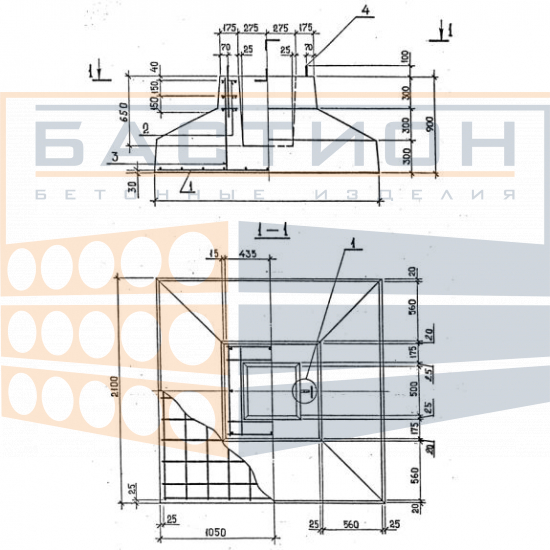

• Длина: 2100 мм
• Ширина: 2100 мм
• Высота: 900 мм
• Вес: 5300 кг
• Объём бетона: 2,1 м³
• Геометрический объём: 3,969 м³

Производство и характеристики

Фундаменты Ф21.9-1 выпускаются из бетона марки В25 в соответствии с нормами СНиП 2.02.01-83 и СНиП 2.03.01-84. При эксплуатации в агрессивных средах необходимо предусматривать защитные меры согласно СНиП 2.03.11-85. Перемещение изделий осуществляется с применением проверенных строповочных петель по Серии 1.400-9.

Морозостойкость бетонной смеси соответствует требованиям ГОСТ 10060-87 и СНиП 2.03.01-84. Прочность при отпуске должна быть не менее 70% в тёплое время года и 90% зимой (ГОСТ 13015.0-83). В качестве арматуры применяют сталь классов AI и AIII (ГОСТ 5781-82) и Вр-I (ГОСТ 6727-80). Сборка каркасов возможна с использованием вязальной проволоки или точечной сварки. Точность геометрии обеспечивается металлическими формами.

На наружных поверхностях не допускаются трещины, за исключением усадочных и технологических с раскрытием до 0,2 мм.

Технические характеристики

• Артикул: TUB234478
• Длина: 2100 мм
• Ширина: 2100 мм
• Высота: 900 мм
• Вес: 5300 кг

Транспортировка и хранение

Перевозка и хранение фундаментов Ф21.9-1 должны осуществляться по ГОСТ 13015.4-84. Площадки для хранения должны быть ровными и иметь твёрдое покрытие. При складировании важно обеспечить возможность свободного считывания маркировки. При транспортировке автотранспортом необходимо выдерживать зазор не менее 50 мм между изделием и бортом.

Закажите фундамент сборный Ф21.9-1 у нас — гарантия качества и оперативная доставка!
