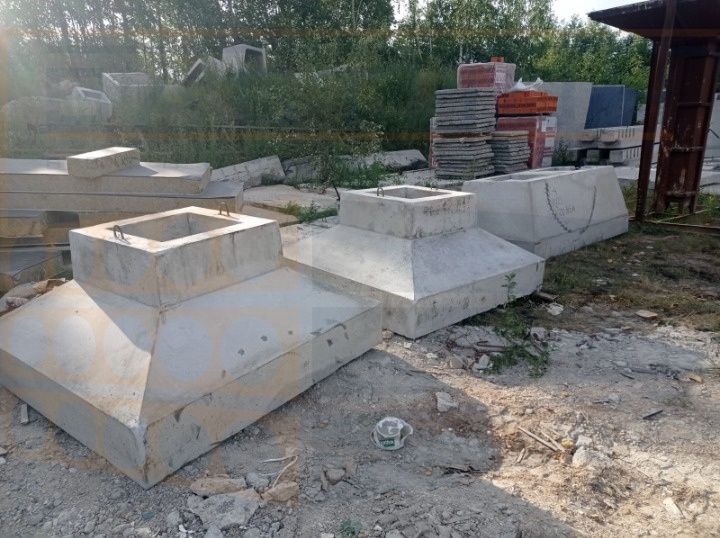

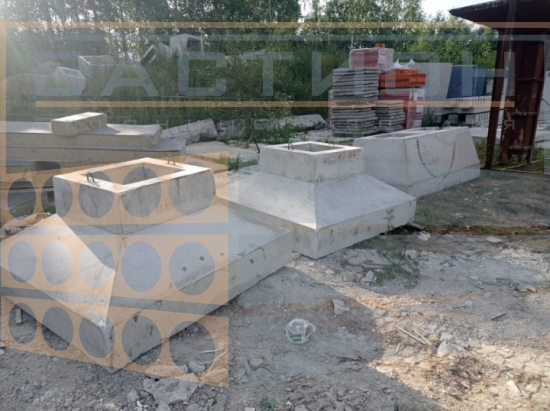

Фундамент стаканного типа Ф18.9-3

Стандарт изготовления изделия

Серия 1.020-1/87

Фундаменты сборные Ф 18.9-3 относятся к стаканному типу и предназначены для установки под колонны сечением 400×400 мм. Их применение значительно ускоряет возведение многоэтажных производственных, общественных и вспомогательных зданий на промышленных объектах. Данные изделия эффективны в стандартных условиях эксплуатации и способны противостоять воздействию среднеагрессивных грунтовых вод. Обладая максимальной площадью опорной поверхности в данной серии, они обеспечивают повышенную несущую способность.

Варианты маркировки

У различных производителей маркировка фундаментов сборных Ф 18.9-3 может отличаться, что связано с учетом особых свойств бетона или внутренних стандартов предприятия.

• Ф 18.9-1
• Ф 18.9-2

Основная сфера применения

Фундаменты сборные Ф 18.9-3, разработанные по Серии 1.020-1/87, применяются для быстрого проектирования и возведения каркасов многоэтажных зданий производственного и общественного назначения. Они рассчитаны на эксплуатацию в I-IV климатических районах по снеговым и ветровым нагрузкам (по классификации СНиП 2.01.07-85). Однако, в зданиях с вертикальными стальными связями, возводимых на открытых площадках, данные фундаменты допускается использовать только в I-III районах по ветровой нагрузке.

Обозначение и маркировка изделия

Маркировка фундаментов сборных Ф 18.9-3 выполняется согласно ГОСТ 23009-78 и включает две обязательные и одну дополнительную группировку символов.

Первая группа:

• Ф – фундаментное изделие;
• 18 – сторона основания (в дециметрах);
• 9 – высота блока (в дециметрах).

Вторая группа:

• 3 – индекс, обозначающий несущую способность.

Дополнительный индекс:

• Н – нормальная проницаемость бетона;
• П – пониженная проницаемость.

Маркировка наносится несмываемой краской на видимые при монтаже поверхности. В обязательном порядке указываются марка фундамента, товарный знак и штамп ОТК. По согласованию с заказчиком могут наноситься дополнительные обозначения.

Основные характеристики

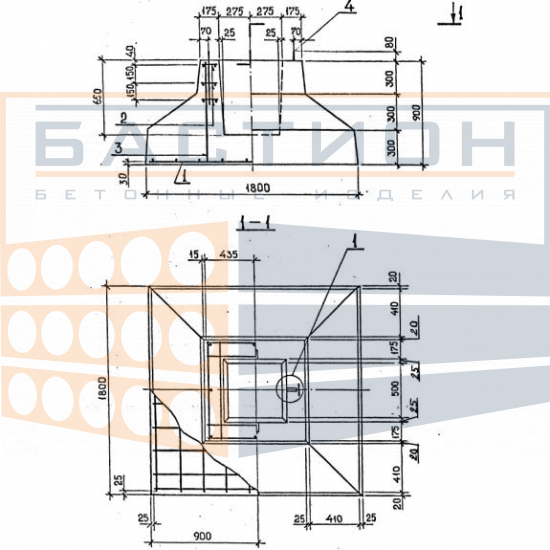

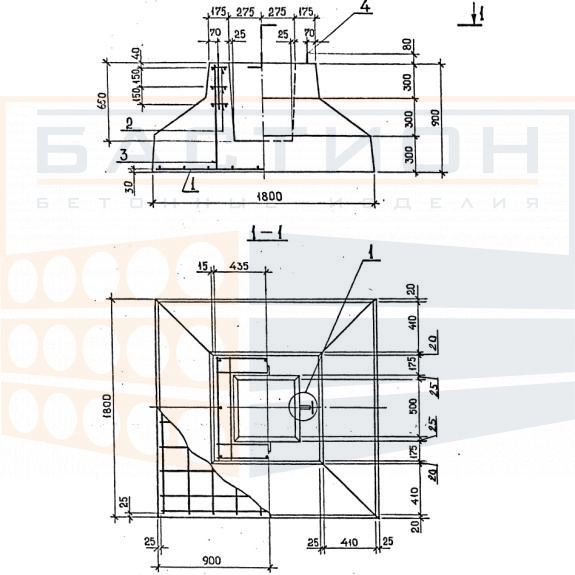

• Длина: 1800 мм
• Ширина: 1800 мм
• Высота: 900 мм
• Вес: 4000 кг
• Объем бетона: 1,6 м³
• Геометрический объем: 2,916 м³

Изготовление и характеристики

Фундаменты сборные Ф 18.9-3 производятся из бетона класса B25 и соответствуют нормам СНиП 2.02.01-83, СНиП 2.03.01-84. Если условия эксплуатации предполагают воздействие агрессивных сред, на стадии проектирования должны быть предусмотрены защитные меры согласно СНиП 2.03.11-85.

Для транспортировки применяются строповочные петли Серии 1.400-9. Морозостойкость бетонной смеси определяется требованиями ГОСТ 10060-87 и СНиП 2.03.01-84. Прочность бетона на момент передачи потребителю должна составлять не менее 70% в теплое время года и 90% зимой (ГОСТ 13015.0-83).

Армокаркасы данных фундаментов выполняются из арматурной стали классов АI и AIII (ГОСТ 5781-82), а также Вр-I (ГОСТ 6727-80). Сборка пространственных каркасов возможна с использованием вязальной проволоки или точечной сварки. Производство осуществляется в металлических формах для обеспечения точности геометрии. Допустимы технологические и усадочные трещины с максимальным раскрытием не более 0,2 мм.

Технические характеристики

• Артикул: TUB234476
• Длина: 1800 мм
• Ширина: 1800 мм
• Высота: 900 мм
• Вес: 4000 кг

Транспортировка и хранение

Перемещение и хранение фундаментов сборных Ф 18.9-3 осуществляется в соответствии с ГОСТ 13015.4-84. Хранение должно осуществляться на ровных, твердых площадках с возможностью свободного считывания маркировки. При перевозке автотранспортом зазор между изделием и бортами должен быть не менее 50 мм.
