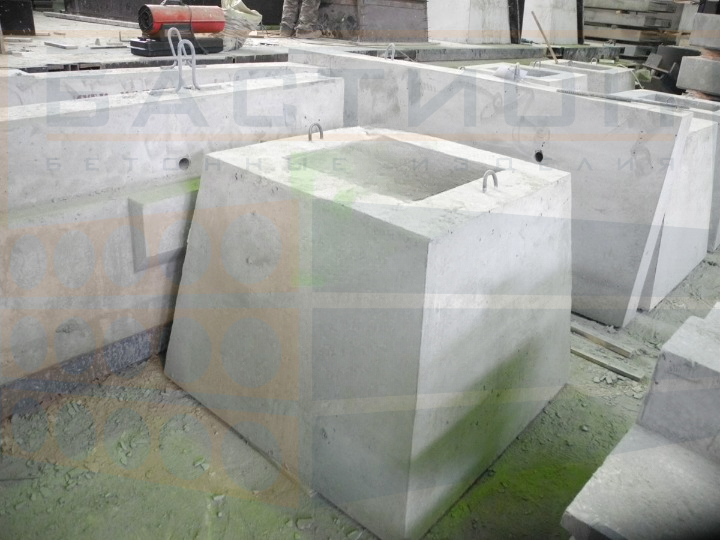

Фундамент стаканного типа Ф12.9-2

Стандарт изготовления изделия

Серия 1.020-1/87

Описание

Фундаменты сборные Ф12.9-2 относятся к стаканному типу и предназначены для установки под колонны сечением 400×400 мм. Их применение значительно ускоряет строительство многоэтажных промышленных, общественных и вспомогательных зданий. Изделия рассчитаны на эксплуатацию в стандартных условиях и устойчивы к воздействию среднеагрессивных грунтовых вод. Фундаменты данной серии обладают максимальной опорной площадью, что позволяет им выдерживать значительные нагрузки.

Варианты маркировки

• Ф12.9-1
• Ф12.9-2

Основная сфера применения

Фундаменты сборные Ф12.9-2 используются для упрощения проектирования и ускорения строительства каркасов многоэтажных зданий производственного и общественного назначения. Они подходят для применения в I-IV снеговых и ветровых районах по классификации СНиП 2.01.07-85. Однако их использование в зданиях с вертикальными стальными связями, возводимых на открытой местности, допустимо только в I-III районах по ветровой нагрузке.

Обозначение и маркировка изделия

Маркировка фундаментов Ф12.9-2 осуществляется в соответствии с ГОСТ 23009-78 и состоит из двух обязательных и одной дополнительной буквенно-цифровых групп:

• Ф – фундамент
• 12 – длина стороны основания в дециметрах
• 9 – высота фундаментного блока в дециметрах
• 2 – индекс несущей способности

Дополнительно может указываться:

• Н – нормальная проницаемость
• П – пониженная проницаемость

Маркировка наносится несмываемой краской на видимые при монтаже поверхности и включает марку изделия, товарный знак производителя и штамп ОТК. По согласованию с заказчиком могут добавляться другие данные.

Основные характеристики

• Длина: 1200 мм
• Ширина: 1200 мм
• Высота: 900 мм
• Вес: 2100 кг
• Объем бетона: 0,83 м³
• Геометрический объем: 1,296 м³

Изготовление и характеристики

Фундаменты Ф12.9-2 производятся в соответствии с требованиями СНиП 2.02.01-83 и СНиП 2.03.01-84 из бетона марки В25. Для изделий, предназначенных для эксплуатации в агрессивных средах, предусматриваются защитные меры по СНиП 2.03.11-85. Для перемещения применяются строповочные петли по Серии 1.400-9.

Морозостойкость бетона соответствует ГОСТ 10060-87 и СНиП 2.03.01-84. Прочность бетона при передаче потребителю должна составлять не менее 70% от номинальной в теплый период и 90% зимой (ГОСТ 13015.0-83). Армокаркас изготавливается из стали классов A-I и A-III (ГОСТ 5781-82), Вр-I (ГОСТ 6727-80), соединяется вязальной проволокой или сварными швами. Для обеспечения точности геометрических размеров применяется металлическая опалубка.

На поверхности фундамента не допускаются трещины, за исключением усадочных и технологических с максимальным раскрытием до 0,2 мм.

Технические характеристики

• Артикул: TUB234470
• Длина: 1200 мм
• Ширина: 1200 мм
• Высота: 900 мм
• Вес: 2100 кг

Транспортировка и хранение

Перемещение и хранение фундаментов Ф12.9-2 осуществляется в соответствии с ГОСТ 13015.4-84. Хранить изделия следует на ровных твердых поверхностях. При складировании необходимо обеспечивать свободный доступ к маркировке. Во время перевозки автотранспортом зазор между фундаментом и бортом кузова должен составлять не менее 50 мм.
