Фундамент стаканного типа 2Ф21.9-1

Маркировка изделий

На каждый фундамент наносится маркировка в соответствии с буквенно-цифровой системой. В проекте Серии 1.020-1/83 представлены все возможные варианты обозначений фундаментов цельных под колонны 2Ф21.9‑1. На боковой поверхности изделий указываются размеры, предназначенные для определенных колонн, длина и высота, показатель несущей способности, масса блока и дата изготовления.

Основные варианты маркировки:

• 2Ф21.9‑1
• 2Ф21.9‑2
• 2Ф21.9‑3

Область применения

Фундаменты цельные 2Ф21.9‑1 предназначены для закрепления несущих колонн в строительстве каркасно-панельных зданий различного назначения. Эти железобетонные блоки обеспечивают устойчивость многоэтажных конструкций и могут использоваться в грунтах с умеренной агрессивностью. Они подходят для районов с сейсмической активностью до 9 баллов. В проекте Серии 1.020-1/83 содержатся рекомендации по подбору и монтажу фундаментов с учетом грунтовых условий и конструктивных особенностей зданий.

Фундаменты 2Ф21.9‑1 изготавливаются с подошвами размером 1200 или 2100 мм и различной глубиной посадочного отверстия для колонн сечением 300×300 или 400×400 мм. Эти блоки позволяют быстро возводить каркасные сооружения благодаря надежной фиксации колонн. Используемый бетон класса В15-В25 придает фундаментам устойчивость к нагрузкам и неблагоприятным факторам окружающей среды.

Расшифровка маркировки

Маркировка фундаментов 2Ф21.9‑1 по Серии 1.020-1/83 содержит основную информацию о параметрах изделия:

• 2 – порядковый номер модели;
• Ф – фундамент стаканного типа;
• 21 – размер стороны подошвы (дм);
• 9 – высота (дм);
• 1 – показатель несущей способности.

Технические характеристики

• Артикул: TUB234466
• Длина: 2100 мм
• Ширина: 2100 мм
• Высота: 900 мм
• Вес: 5300 кг
• Объем бетона: 2,1 м³
• Геометрический объем: 3,969 м³

Изготовление и характеристики

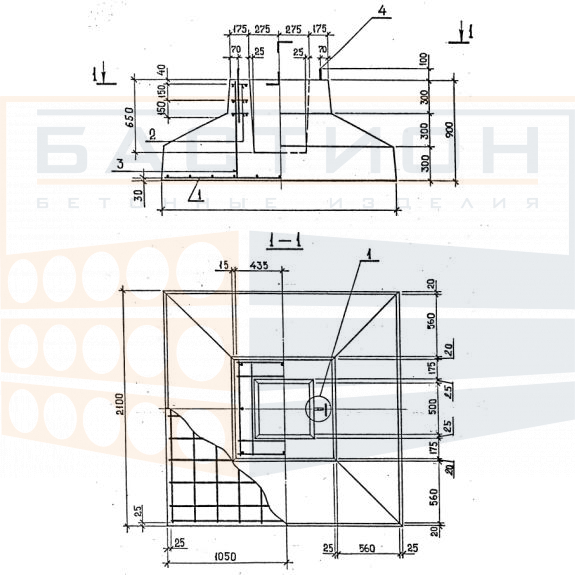

Производство фундаментов 2Ф21.9‑1 осуществляется по требованиям Серии 1.020-1/83. В проектной документации содержатся рабочие чертежи, схемы сборки арматурных каркасов и технологические нормы. Для армирования применяется горячекатаная сталь марки А-III, соединяемая точечной сваркой. Изделия формуются методом вибролитья в стальных кассетах с применением тяжелого бетона класса В15-В25, обладающего высокой прочностью, водонепроницаемостью и устойчивостью к механическим нагрузкам.

Транспортировка и хранение

Фундаменты 2Ф21.9‑1 хранятся в штабелях высотой до шести рядов на ровной площадке с использованием деревянных прокладок толщиной не менее 60 мм. Прокладки также размещаются между блоками в штабеле. В проекте Серии 1.020-1/83 приведены подробные рекомендации по транспортировке и складированию изделий для строительства каркасно-панельных зданий.
