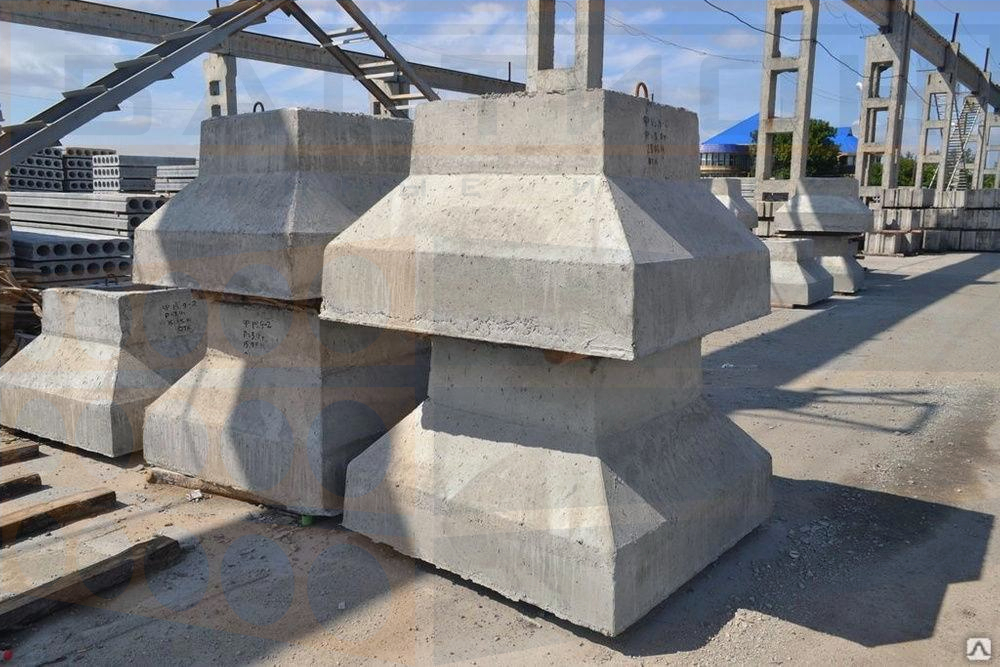

Фундамент стаканного типа 2Ф15.9-2

Расшифровка маркировки

Фундаменты 2Ф15.9‑2 (ГОСТ 24476-80) имеют буквенно-цифровую маркировку, которая определяет основные параметры изделия:

• 2 – порядковый номер модели;
• Ф – фундамент стаканного типа;
• 15 – длина стороны основания (дм);
• 9 – высота изделия (дм);
• 2 – порядковый номер по несущей способности.

Маркировка должна быть четко видна на боковых поверхностях конструкции. Также на изделии указываются дата выпуска, завод-изготовитель и объем. Все обозначения наносятся черной стойкой краской по утвержденным шаблонам.

Изготовление и характеристики

Производство фундаментов 2Ф15.9‑2 (ГОСТ 24476-80) регламентируется нормативными требованиями ГОСТ 24476-80. Изделия формуются в металлических опалубках, но при соблюдении всех требований к точности допускается использование неметаллических форм. Отпускная прочность конструкции должна составлять не менее 70% от проектных значений, а в зимний период может увеличиваться до 90%.

Фундаменты оснащены строповочными петлями, предназначенными для удобного подъема и монтажа.

Основные материалы для производства:

• Бетон – используется тяжелый бетон марки М200-М300 с показателями морозостойкости и водонепроницаемости, адаптированными под климатические условия эксплуатации.
• Арматура – каркас выполнен из горячекатаной стали класса А-III, а строповочные петли из арматурных прутков класса А-I.
• Сварные соединения – металлические элементы соединяются контактной сваркой, обеспечивающей прочность конструкции.

Фундаменты проходят обязательные испытания:

• Периодические – на водонепроницаемость и морозостойкость;
• Приемо-сдаточные – на прочность и точность геометрических параметров.

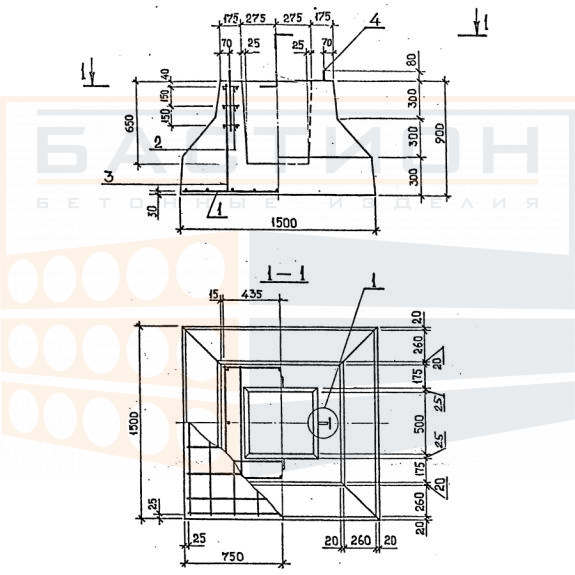

Технические характеристики

• Артикул: TUB234460
• Длина: 1500 мм
• Ширина: 1500 мм
• Высота: 900 мм
• Вес: 3000 кг

Транспортировка и хранение

Фундаменты 2Ф15.9‑2 (ГОСТ 24476-80) хранятся и перевозятся в горизонтальном положении. При складировании они укладываются в штабели не более чем в два ряда, между которыми используются деревянные прокладки, установленные строго вертикально.

Для безопасной транспортировки изделия жестко фиксируются в кузове транспортного средства и размещаются на деревянных настилах в один ярус. Погрузка и разгрузка выполняются с применением специализированной техники, при этом используются строповочные петли, предусмотренные в конструкции фундамента.
