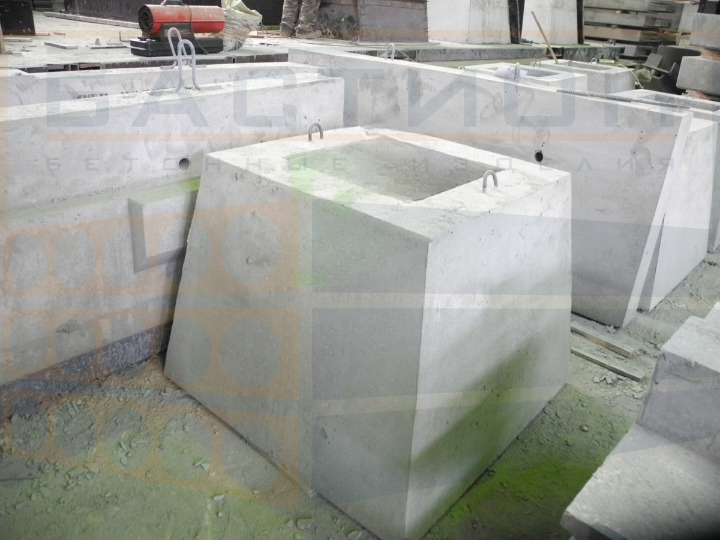

Фундамент стаканного типа 2Ф12.9-1

Расшифровка маркировки

Маркировка фундаментов 2Ф12.9‑1 (ГОСТ 24476-80) отражает их основные параметры:

• 2 – порядковый номер модели;
• Ф – фундамент стаканного типа;
• 12 – длина стороны подошвы (дм);
• 9 – высота изделия (дм);
• 1 – порядковый номер по несущей способности.

Маркировочные символы наносятся стойкой черной краской на боковые грани изделия. Кроме того, на поверхности указываются дата производства, наименование завода и объем конструкции.

Изготовление и характеристики

Производство фундаментов 2Ф12.9‑1 (ГОСТ 24476-80) осуществляется в соответствии с требованиями ГОСТ 24476-80. Формование выполняется в металлических опалубках, хотя допускается применение неметаллических форм при строгом соблюдении геометрических параметров. Отпускная прочность готового изделия должна составлять 70% от проектной, а в зимний период допускается увеличение этого показателя до 90%.

Конструкция оснащена строповочными петлями, облегчающими подъем и монтаж.

Основные материалы:

• Бетон – тяжелый бетон марки М200-М300, уровень его морозостойкости и влагостойкости подбирается с учетом эксплуатационных условий.
• Арматурный каркас – выполнен из горячекатаной стали класса А-III, строповочные петли изготовлены из арматурных прутков класса А-I.
• Соединение элементов – сварка осуществляется контактным методом, что обеспечивает надежность всей конструкции.

Каждое изделие проходит обязательные испытания:

• Периодические – проверка устойчивости к морозу и влаге;
• Приемо-сдаточные – контроль прочности и точности размеров.

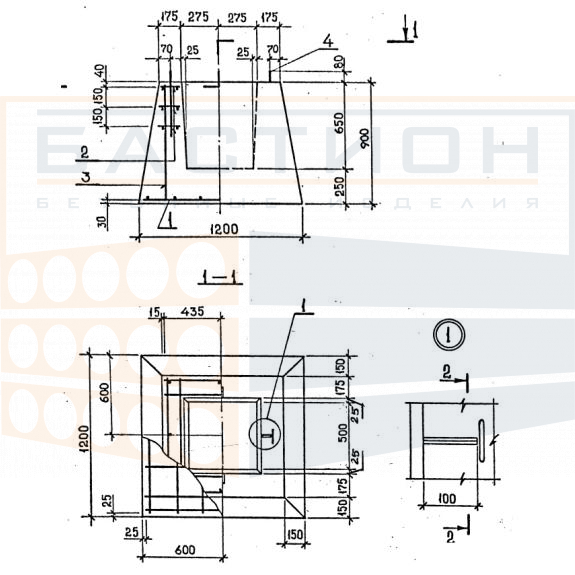

Технические характеристики

• Артикул: TUB234457
• Длина: 1200 мм
• Ширина: 1200 мм
• Высота: 900 мм
• Вес: 2100 кг

Транспортировка и хранение

Фундаменты 2Ф12.9‑1 (ГОСТ 24476-80) транспортируются и хранятся в горизонтальном положении. При складировании конструкции укладываются в два ряда с использованием деревянных прокладок, расположенных строго вертикально.

Во избежание смещений во время перевозки изделия фиксируются в кузове транспорта и размещаются на деревянные настилы в один ярус. Погрузочные и разгрузочные работы выполняются с применением специализированной техники и встроенных строповочных петель.
