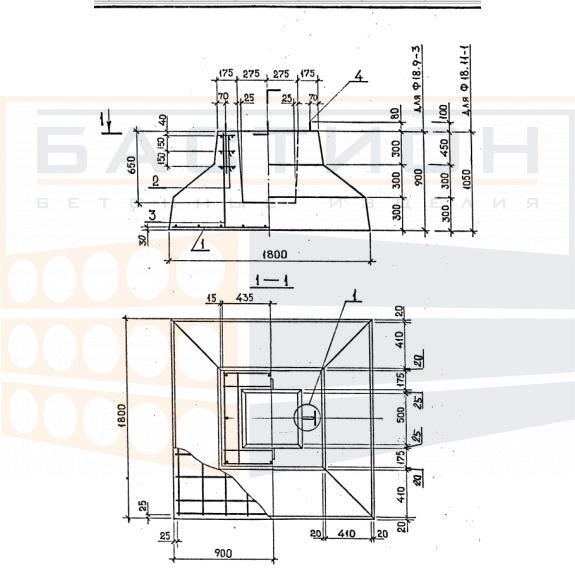

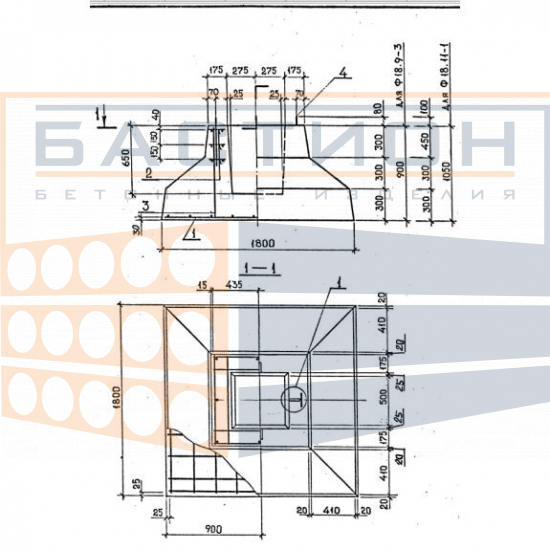

Фундамент стаканного типа 2Ф18.11-1

Расшифровка маркировки

Фундаменты 2Ф18.11‑1 (ГОСТ 24476-80) маркируются буквенно-цифровым кодом, который содержит информацию о конструкции и размерах изделия:

• 2 – порядковый номер модели в линейке;
• Ф – фундамент стаканного типа;
• 18 – длина стороны подошвы (дм);
• 11 – высота фундамента (дм);
• 1 – порядковый номер по несущей способности.

Маркировка наносится черной несмываемой краской на боковые поверхности изделия. Кроме того, на фундаменте указываются дата производства, название завода-изготовителя и объем конструкции.

Изготовление и характеристики

Производство фундаментов 2Ф18.11‑1 (ГОСТ 24476-80) регламентируется требованиями ГОСТ 24476-80. Для их изготовления применяется метод формования в стальных опалубках, допускается также использование неметаллических форм при условии соблюдения точности геометрии. Отпускная прочность конструкции составляет 70% от проектных показателей, а в зимний период может доходить до 90%.

Фундамент оснащен строповочными петлями, что упрощает его подъем и установку.

Основные материалы, используемые при изготовлении:

• Бетон – тяжелый бетон марки М200-М300, показатели морозостойкости и водонепроницаемости подбираются в зависимости от климатических условий эксплуатации.
• Арматура – каркас выполнен из горячекатаной стали класса А-III, строповочные петли – из арматурных прутков класса А-I.
• Сварные соединения – металлические элементы соединяются методом контактной сварки, обеспечивающим прочность каркаса.

Фундаменты проходят обязательные испытания:

• Периодические – на морозостойкость и водонепроницаемость;
• Приемо-сдаточные – на прочность и соответствие заданным геометрическим параметрам.

Технические характеристики

• Артикул: TUB234461
• Длина: 1800 мм
• Ширина: 1800 мм
• Высота: 1050 мм
• Вес: 4500 кг

Транспортировка и хранение

Фундаменты 2Ф18.11‑1 (ГОСТ 24476-80) хранятся и перевозятся в горизонтальном положении. При складировании они укладываются в штабели не выше двух рядов с использованием деревянных прокладок, установленных строго вертикально.

Во время транспортировки изделия жестко фиксируются и размещаются на деревянных подложках в один ярус. Погрузка и разгрузка осуществляются с применением специализированной техники, при этом используются строповочные петли, предусмотренные конструкцией фундамента.
