Опора дорожного знака 20 Ж 35-8.1

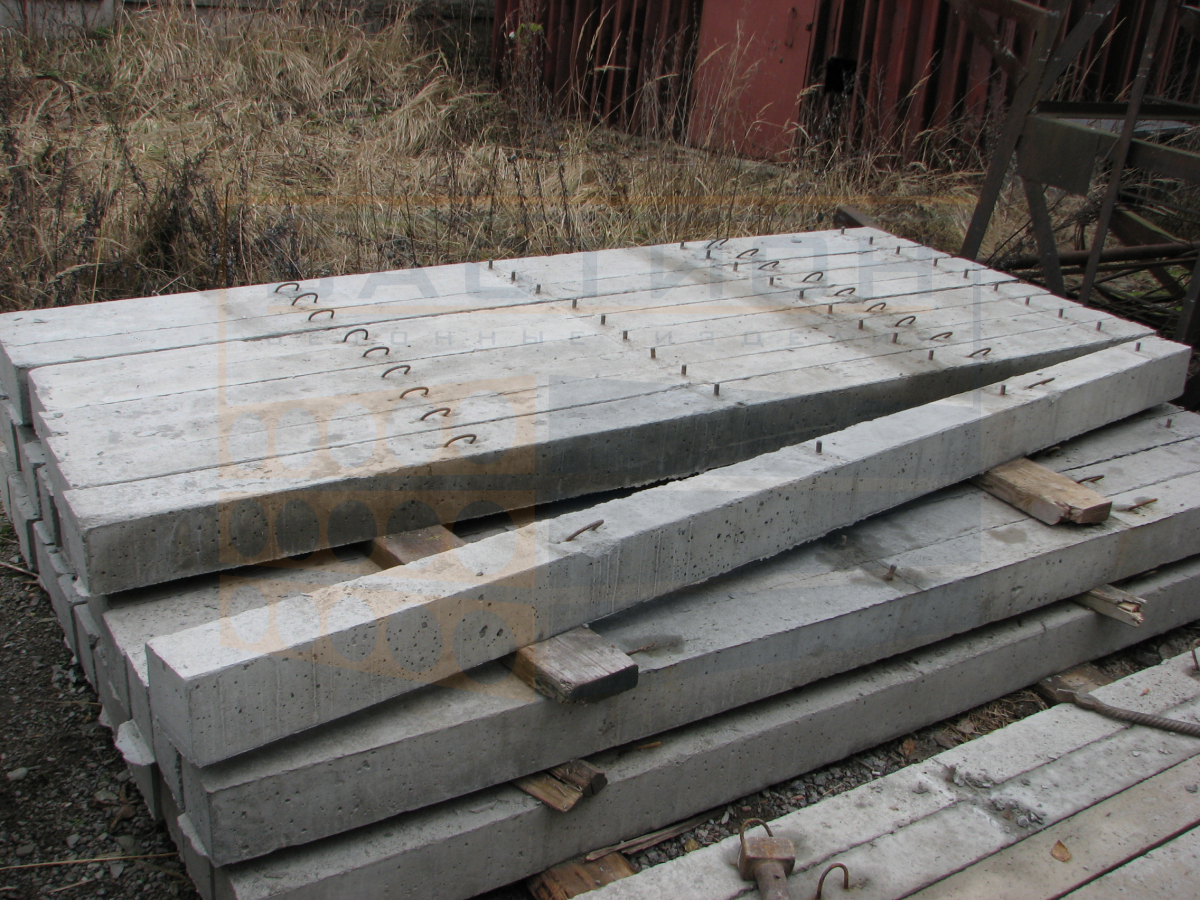

Опоры дорожных знаков 20Ж 35-8-1 представляют собой специализированные железобетонные конструкции с применением предварительно напряженной арматуры, характеризующиеся переменным поперечным сечением по всей длине изделия. Данные опорные элементы предназначены для монтажа дорожных знаков, соответствующих требованиям ГОСТ 10807-78, и обеспечивают их стабильное положение вдоль автомобильных трасс. Использование технологии предварительного напряжения арматурных элементов позволяет достичь повышенных прочностных характеристик конструкции при одновременном сокращении расхода бетонной смеси и металлических компонентов.

Область применения опор дорожных знаков 20Ж 35-8-1

Конструкции 20Ж 35-8-1 используются для установки дорожных знаков вдоль автомобильных магистралей общего пользования, федеральных и региональных трасс, обеспечивая надежное и долговечное крепление знаковых элементов в грунтовом основании. Данные железобетонные опоры с предварительно напряженным армированием применяются в соответствии с положениями ГОСТ 10807-78 и могут монтироваться по различным схемам в зависимости от типа устанавливаемого знака и специфических требований к их размещению.

Опорные конструкции устанавливаются вдоль дорог различной категории для размещения стандартизированных дорожных знаков, включая указатели ограничения скорости, запрещающие знаки, указатели направлений движения и предупреждающие знаки. В зависимости от применяемой схемы монтажа, на опорах может размещаться как один знак, так и два знака различных типоразмеров:

- Схема 1: предусматривает установку одного знака типоразмера I, II или III категории
- Схема 2: допускает монтаж одного знака типоразмера I или II категории
- Схемы 3 и 5: предназначены для размещения двух знаков типоразмера I категории
- Схема 8: используется для установки одного знака габаритами 2м x 0,51м

Специализированные зоны применения и обособленные участки

- Опорные конструкции могут применяться для монтажа знаковых элементов на специализированных участках дорожной сети, включая подходы к мостовым сооружениям, транспортным развязкам, зонам проведения строительных работ и территориям автозаправочных станций
- Использование в инфраструктурных проектах и программах модернизации дорожной сети - конструкции применяются при реализации масштабных инфраструктурных проектов и реконструкции существующей дорожной сети, обеспечивая простоту монтажа и длительный срок эксплуатации

Технологический процесс изготовления опор дорожных знаков 20Ж 35-8-1

Производство железобетонных опор дорожных знаков 20Ж 35-8-1 осуществляется в промышленных условиях с соблюдением требований ГОСТ 25459-82. Технологический процесс включает последовательность взаимосвязанных операций, гарантирующих получение изделий с высокими эксплуатационными характеристиками и продолжительным сроком службы.

Подготовка сырьевых материалов и компонентов

Для изготовления опор используются исключительно сертифицированные материалы, соответствующие установленным нормативным требованиям:

- Бетонная смесь класса В30 с показателями морозостойкости F100 и водонепроницаемости W4, с применением заполнителя фракцией не более 20 миллиметров
- Предварительно напряженная арматура класса Врп-I диаметром 5 миллиметров, обеспечивающая повышение прочностных характеристик изделия при одновременном снижении расхода бетонной смеси и металлических компонентов

Формовочные операции и армирование

- Применяются специализированные формовочные устройства, гарантирующие соблюдение точных геометрических параметров и получение гладкой поверхностной структуры
- Арматурные элементы соединяются в единую конструктивную систему и подвергаются процедуре предварительного натяжения механизированным или электромеханическим способом
- Перед осуществлением бетонной заливки выполняется контроль корректности расположения арматурных элементов с допустимым отклонением ±2 миллиметра

Бетонирование и виброуплотнительные операции

- Бетонная смесь помещается в формовочные устройства и уплотняется с использованием специализированного вибрационного оборудования
- Для повышения прочностных характеристик конструкции применяется методика термовлажностной обработки

Контроль качества и завершающая обработка

- Прочностные характеристики бетона на момент отгрузки должны достигать не менее 60% от проектных значений (минимум 19,6 МПа)
- Осуществляется проверка соответствия размерных параметров установленным допускам:
  - Допустимое отклонение по длине составляет ±20 миллиметров
  - Допустимое отклонение по поперечному сечению не должно превышать ±3 миллиметров
  - Показатель кривизны боковых граней контролируется на любом участке длиной 2 метра
