Фундамент для дорожного знака ФМ 7 по серии 3.503.9-80 вып.2

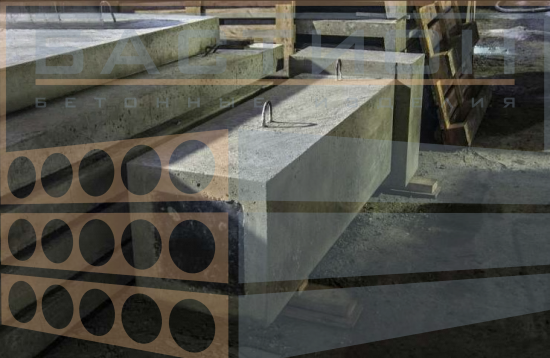

Монолитные фундаменты типа ФМ 7 представляют собой железобетонные конструкции, предназначенные для стационарного монтажа дорожных знаков. Их применение обеспечивает устойчивость и долговечность знаков в различных условиях эксплуатации. Конструктивно фундамент выполнен в виде массивного элемента круглого сечения с диаметром опорной части 2400 мм и минимальной высотой 300 мм. Изготовление осуществляется из высокопрочного железобетона, что гарантирует соответствие установленным нормативам по механической прочности и эксплуатационному ресурсу.

Маркировка изделий регламентирована и может иметь несколько равнозначных вариантов написания: ФМ 7, ФМ-7 или ФМ №7. Все перечисленные обозначения считаются нормативными и используются в проектно-сметной документации.

Область применения фундаментов ФМ 7 охватывает дорожное строительство и обустройство транспортной инфраструктуры. Монтаж производится на предварительно подготовленное основание из утрамбованной щебеночно-песчаной смеси толщиной не менее 300 мм. Запрещается укладка на неподготовленные или насыпные грунты. Глубина погружения конструкции в землю должна составлять не менее половины ее высоты. Благодаря повышенным прочностным характеристикам, допускается использование данных фундаментов в регионах с высокой ветровой нагрузкой и в сейсмически активных зонах.

Маркировка наносится в соответствии с требованиями Серии 3.503.9-80. На боковую поверхность наносятся тип изделия, размерная группа, указывающая на несущую способность, товарный знак производителя, дата изготовления и масса. Нанесение выполняется стойкой к атмосферным воздействиям краской, обеспечивающей длительную сохранность информации.

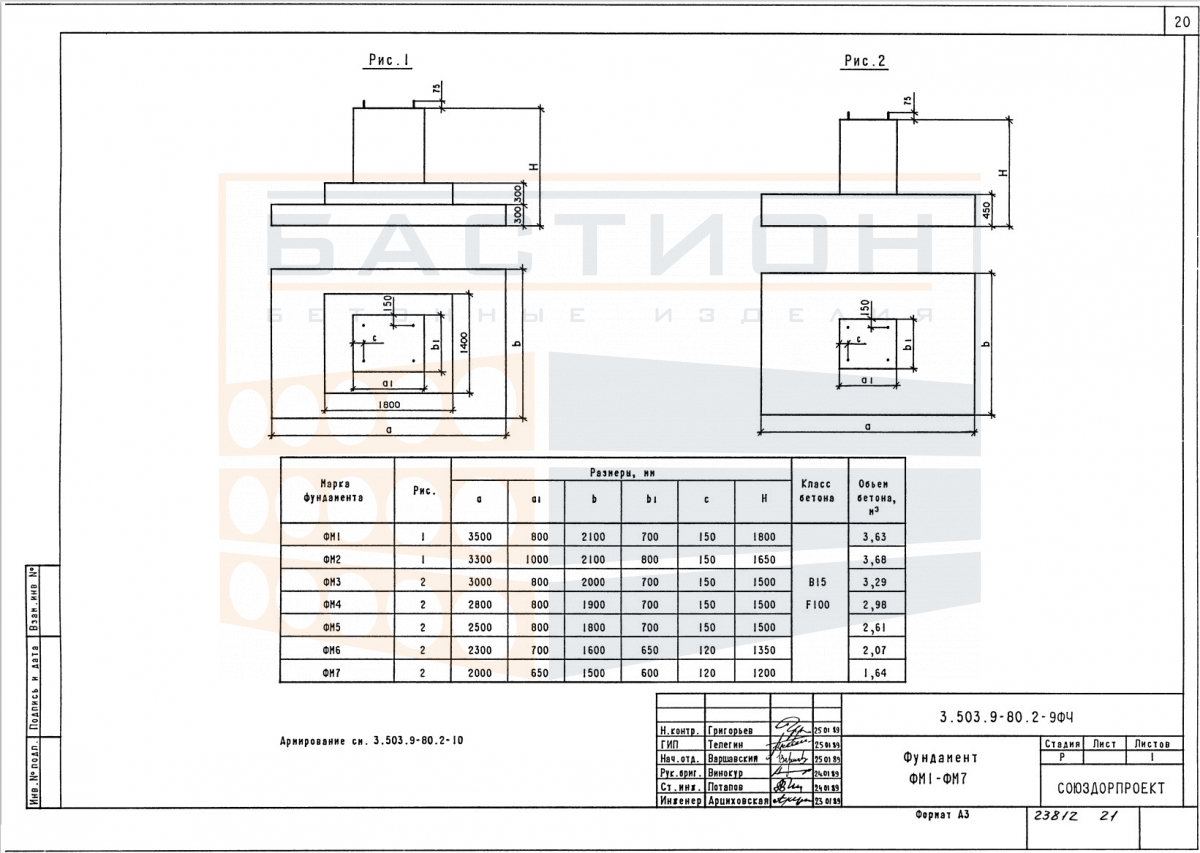

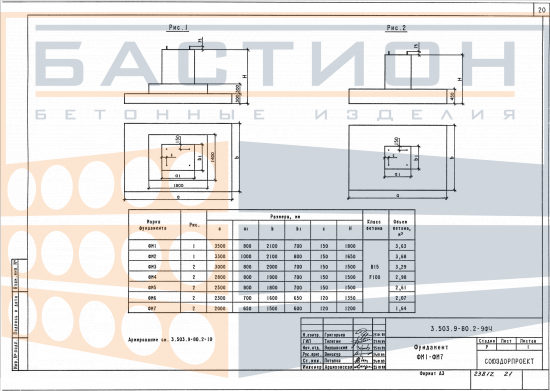

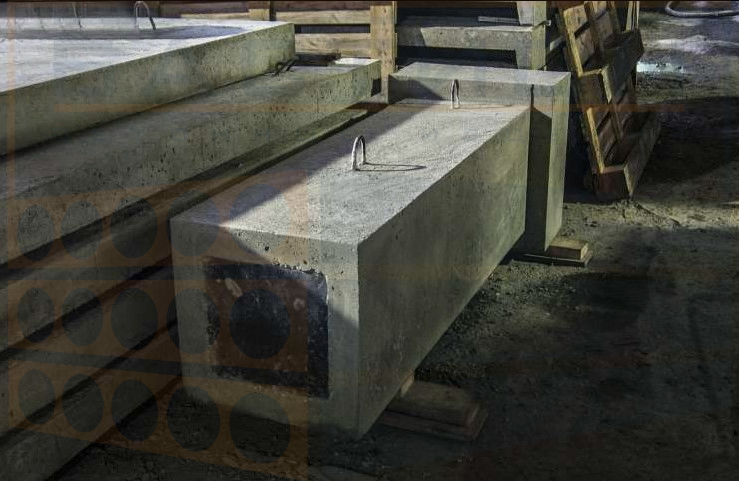

Геометрические параметры фундамента ФМ 7 составляют: длина – 2000 мм, ширина – 1500 мм, высота – 1200 мм. Масса изделия достигает 4020 кг, объем бетонной части – 1,64 м³, а геометрический объем конструкции – 3,6 м³.

Производство осуществляется методом вибропрессования в заводских условиях с использованием тяжелого бетона марки не ниже М200 (класс прочности В15) по ГОСТ 26633-91. Для эксплуатации в условиях агрессивных сред может применяться полимербетон на основе гранитного щебня, кварцевого песка, андезитовой муки и специальных химических добавок.

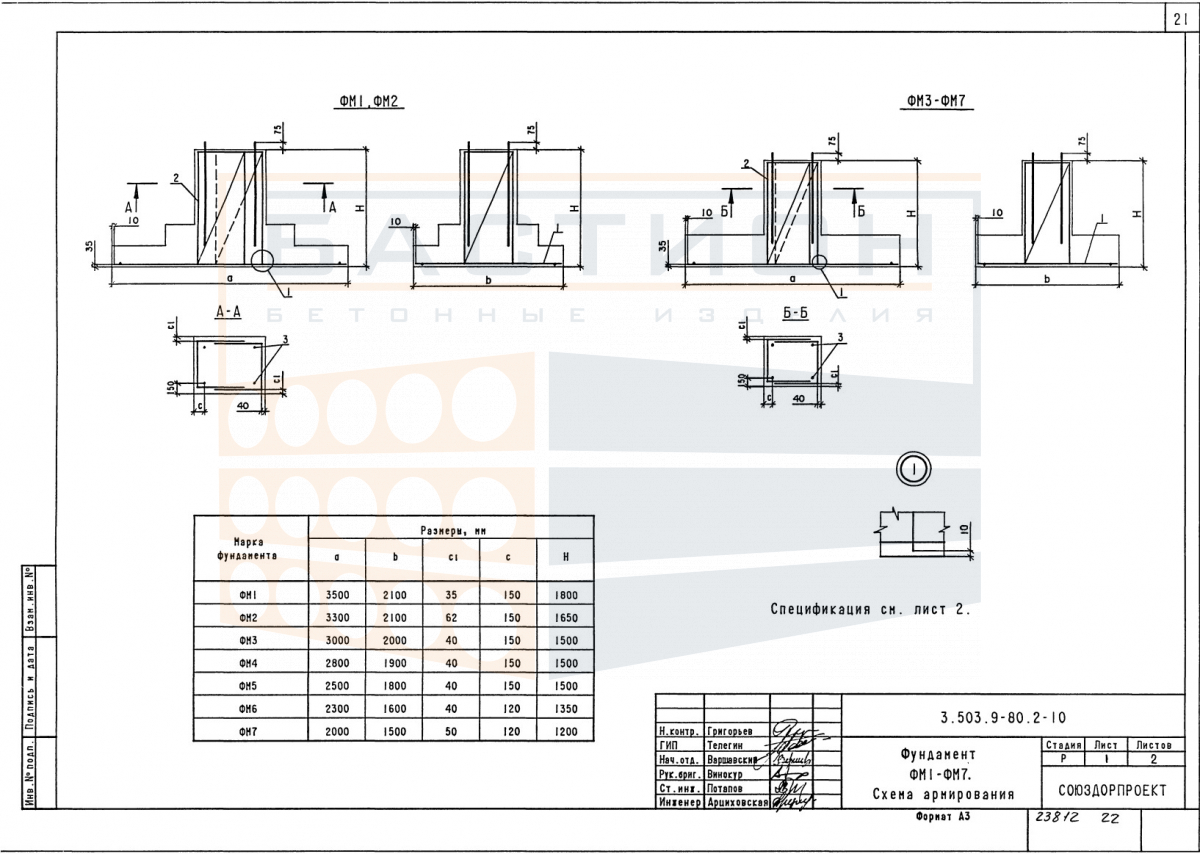

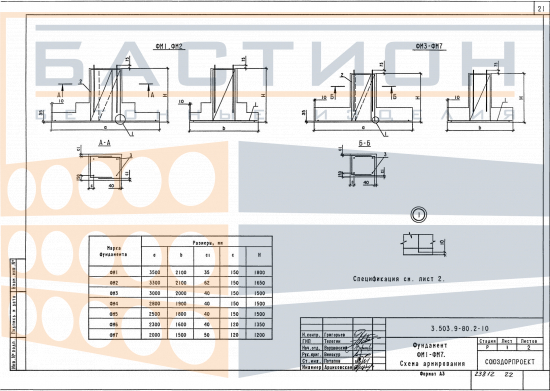

Армирование выполняется сварными каркасами из стальной арматуры диаметром 12 мм класса А-300. Шаг расположения стержней составляет 200 мм. Все металлические элементы защищаются антикоррозионными составами и бетонным слоем толщиной не менее 35 мм. Дополнительно проводится гидрофобизация поверхности для повышения влагостойкости.

Транспортировка осуществляется специализированным автотранспортом с обязательной прокладкой элементов деревянными брусками толщиной 30 мм и надежной фиксацией. Складирование производится в штабелях высотой до 2,5 метров с межрядной прокладкой деревянными щитами. Хранение допускается только в закрытых помещениях без возможности перемещения волоком.
