Фундамент для дорожного знака ФМ 1 по серии 3.503.9-80 вып. 2

Монолитные фундаменты типа ФМ 1 являются железобетонными конструкциями, предназначенными для стационарного крепления дорожных знаков. Конструктивное решение представляет собой массивный элемент, имеющий круглое сечение, с диаметром опорной поверхности 2400 мм и номинальной высотой от 300 мм. Изготовление осуществляется из тяжелого бетона, что гарантирует соответствие нормативным показателям несущей способности, эксплуатационной надежности и долговечности.

В отношении маркировки допустимы к применению равнозначные варианты обозначений: ФМ 1, ФМ-1 или ФМ №1. Все перечисленные способы идентификации считаются соответствующими установленным регламентам.

Сфера использования фундаментов ФМ 1 распространяется на дорожное строительство и обустройство объектов транспортной инфраструктуры. Технология установки требует применения предварительно уплотненного основания из щебеночно-песчаной смеси толщиной 300 мм. Монтаж на неподготовленные поверхности, а также основания, содержащие посторонние включения, не допускается. Минимальная глубина заложения конструкции должна составлять пятьдесят процентов от ее общей высоты.

Расчетные прочностные показатели обеспечивают возможность эксплуатации изделия в различных климатических регионах, в том числе в зонах с повышенной ветровой нагрузкой. Для сохранения долговечности в условиях воздействия агрессивных сред все конструкции проходят специализированную защитную обработку.

Маркировка продукции осуществляется в соответствии с требованиями стандарта Серии 3.503.9-80. На боковую поверхность наносится информация о типе изделия, его типоразмере, идентификационных данных производителя, дате выпуска и массе. Нанесение выполняется с применением износостойких лакокрасочных материалов, обеспечивающих длительную сохранность маркировочных обозначений.

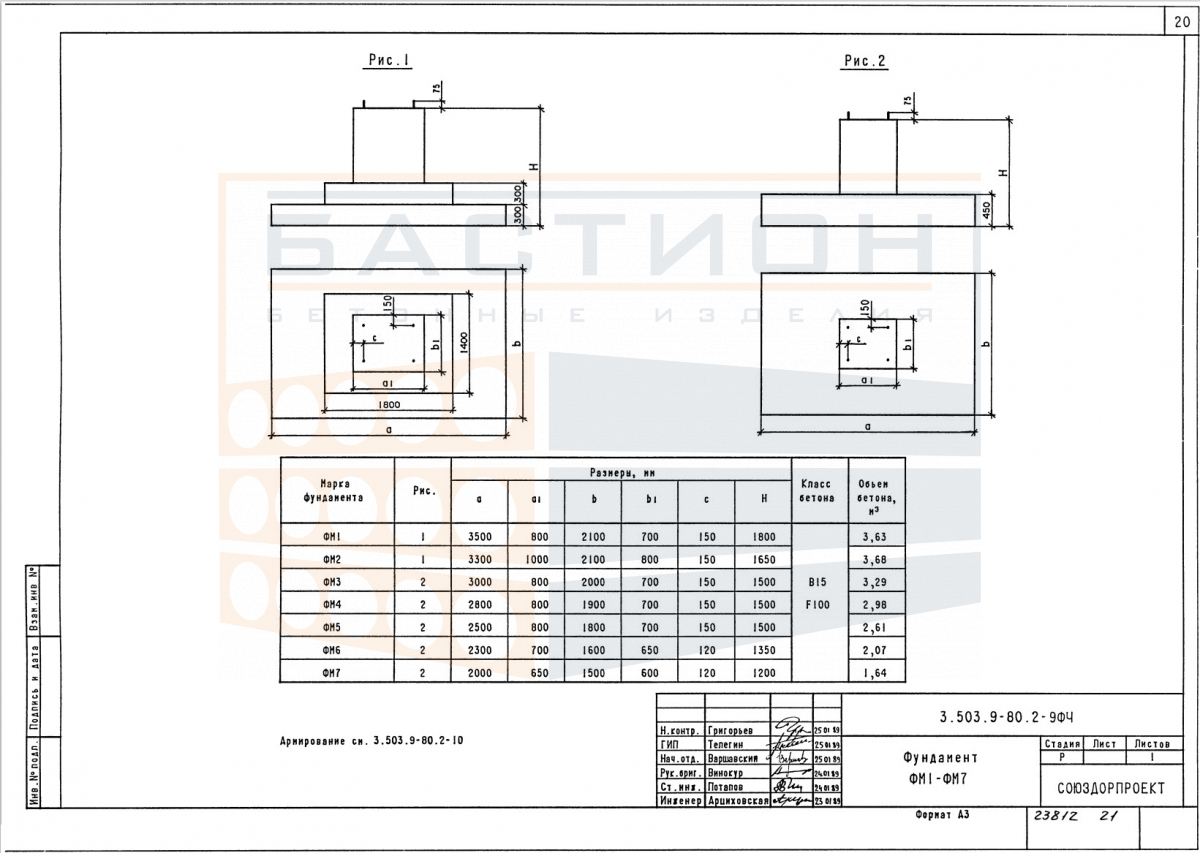

Основные технические параметры фундамента ФМ 1: длина составляет 3500 мм, ширина — 2100 мм, высота — 1800 мм. Масса конструкции достигает 8890 кг. Объем уложенного бетона равен 3,63 м³ при общем геометрическом объеме изделия 13,23 м³.

Производственный цикл организован на основе метода вибропрессования в условиях заводского цеха. Для изготовления применяется тяжелый бетон марки не ниже М200 (класс прочности В15) в соответствии с ГОСТ 26633-91. При необходимости эксплуатации в условиях воздействия агрессивных сред допускается использование полимербетонных композитов на основе гранитного щебня фракции 10 мм, кварцевого песка и специализированных модифицирующих добавок.

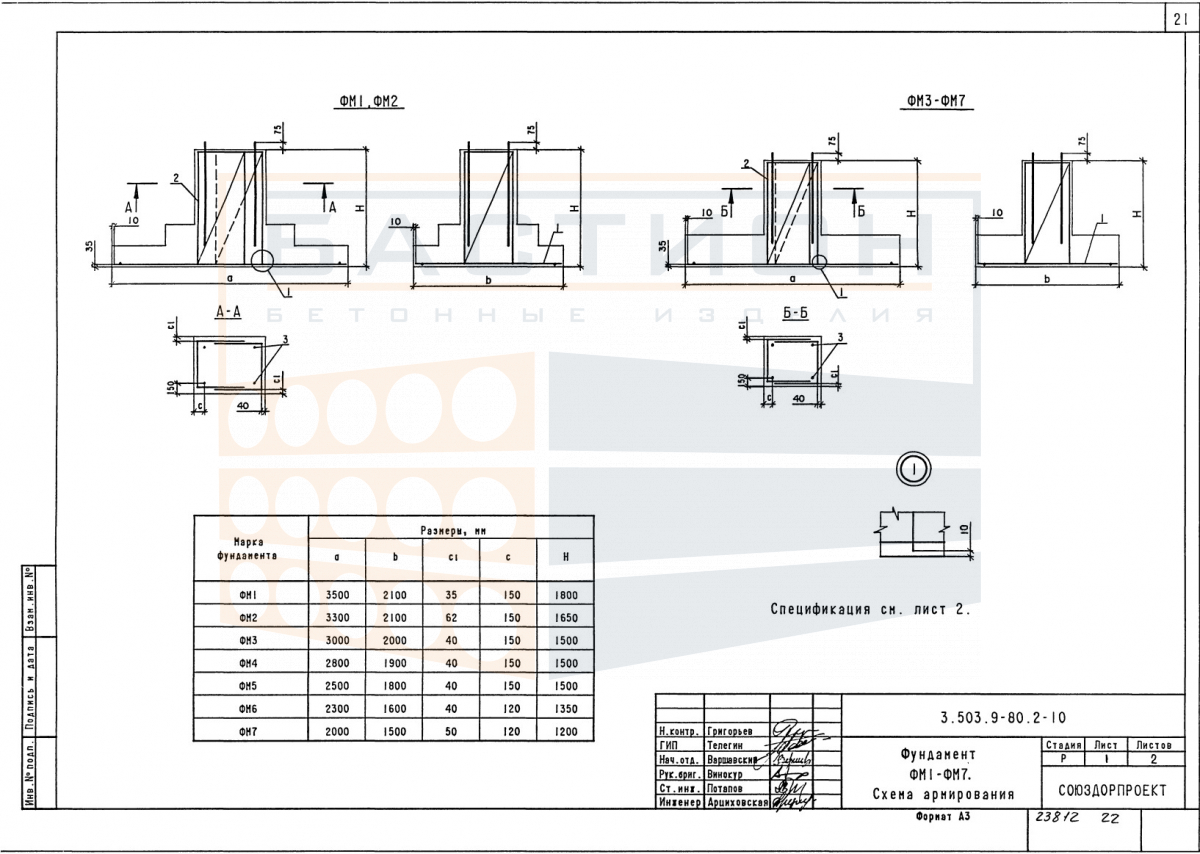

Армирование конструкции производится с применением сварных каркасов, изготавливаемых из стержневой арматуры диаметром 12 мм класса А-300 по ГОСТ 5781-82. Шаг расстановки арматурных стержней принят равным 200 мм. Все металлические компоненты защищаются антикоррозионными составами и слоем бетона толщиной не менее 35 мм. В целях повышения долговечности выполняется гидрофобизация поверхности изделия.

Транспортировка производится с использованием специализированного автотранспорта при обязательном соблюдении мер, исключающих риск механических повреждений. Каждое изделие должно размещаться на деревянных прокладках толщиной от 30 мм и надежно закрепляться. Допускается складирование в штабелях высотой не более 2,5 метров с обязательной прокладкой между ярусами. Рекомендуется организовать хранение в закрытых складских помещениях; навальное складирование и перемещение волоком не разрешается.
