Фундамент для дорожного знака ФМ 6 по серии 3.503.9-80 вып. 2

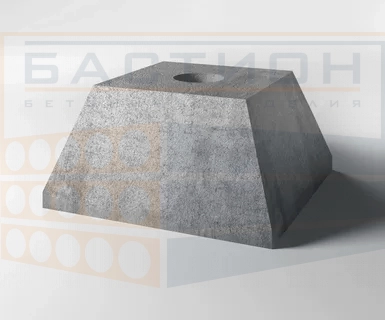

Монолитные фундаменты типа ФМ 6 представляют собой железобетонные конструкции, используемые для стационарного закрепления дорожных знаков. Их применение обеспечивает устойчивое положение знакового оборудования при воздействии эксплуатационных нагрузок. Конструктивное решение выполнено в виде цельнолитого элемента кругового сечения с диаметром опорной поверхности 2400 мм и минимальной высотой 300 мм. Производство осуществляется из высокопрочного железобетона, что гарантирует соответствие нормативным требованиям по несущей способности и долговечности.

Маркировка конструкций регламентирована и предусматривает несколько равнозначных вариантов обозначения: ФМ 6, ФМ-6 или ФМ №6. Все указанные форматы признаются соответствующими установленным стандартам и используются в проектной документации.

Область применения фундаментов ФМ 6 охватывает дорожное строительство и обустройство транспортной инфраструктуры. Установка производится на предварительно подготовленное основание из уплотненной щебеночно-песчаной смеси толщиной 300 мм. Монтаж на неподготовленные грунты не допускается. Глубина заложения конструкции должна составлять не менее половины ее общей высоты. Благодаря расчетным прочностным показателям, возможно применение данных фундаментов в регионах с повышенной ветровой нагрузкой.

Идентификация изделий осуществляется в соответствии с требованиями Серии 3.503.9-80. На боковую поверхность наносятся сведения о типе изделия, размерной группе, обозначающей несущую способность, наименовании производителя, дате изготовления и массе. Маркировка выполняется устойчивыми к атмосферным воздействиям составами, обеспечивающими длительную сохранность информации.

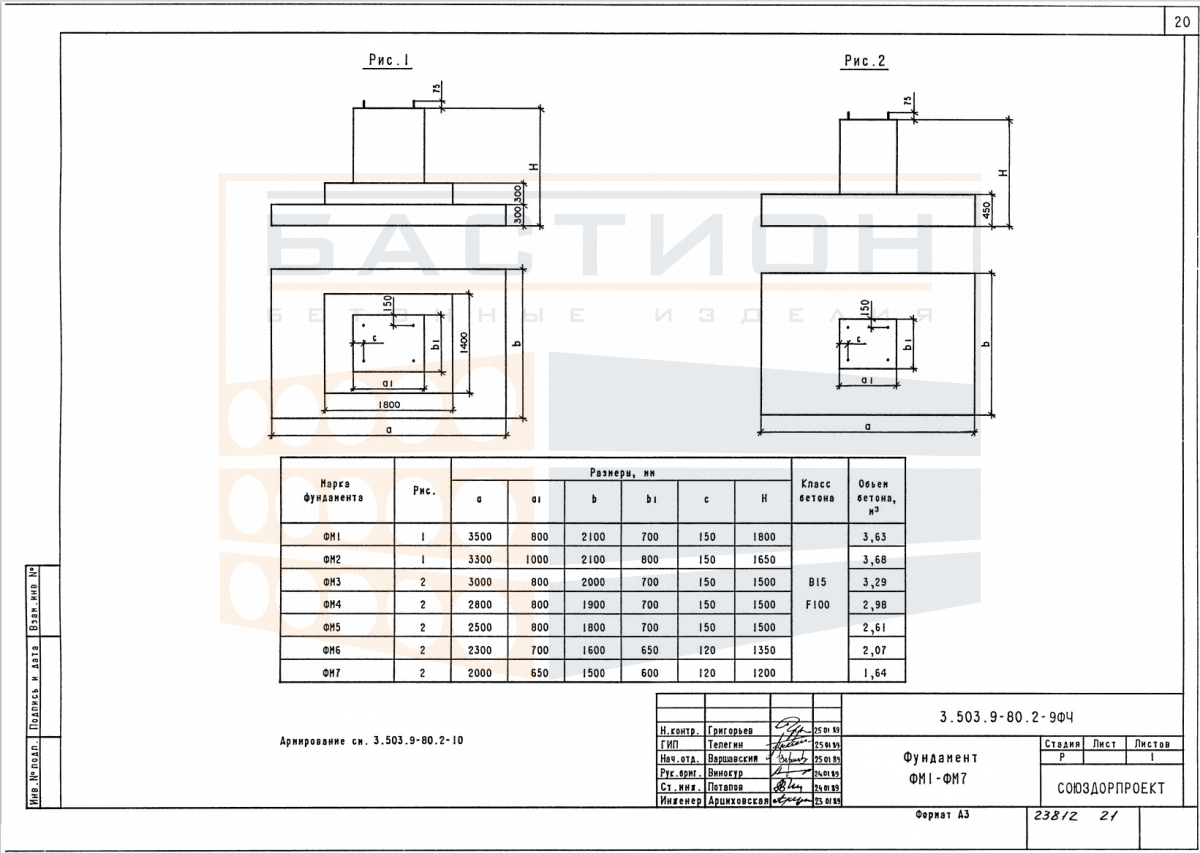

Конструкция фундамента ФМ 6 характеризуется следующими параметрами: длина - 2300 мм, ширина - 1600 мм, высота - 1350 мм. Масса изделия составляет 5070 кг, объем бетона - 2,07 м³, геометрический объем конструкции - 4,97 м³.

Изготовление осуществляется методом вибропрессования с применением тяжелого бетона класса В15 (марка М200) согласно ГОСТ 26633-91. Для эксплуатации в условиях агрессивных сред возможно использование полимербетонных композиций на основе гранитного щебня фракции 10 мм, кварцевого песка и специализированных модифицирующих добавок.

Армирование конструкции выполняется сварными каркасами из стальной арматуры диаметром 12 мм класса А-300. Шаг расположения рабочих стержней составляет 200 мм. Все металлические элементы защищаются антикоррозионными составами и бетонным слоем толщиной не менее 35 мм. Дополнительно проводится гидрофобизирующая обработка поверхности.

Транспортировка организуется с использованием специализированного автотранспорта соответствующей грузоподъемности. Каждый элемент должен быть отделен деревянными прокладками толщиной 30 мм и надежно закреплен. Складирование допускается в штабелях высотой до 2,5 метров с обязательной прокладкой между рядами. Хранение осуществляется в закрытых помещениях с исключением методов перемещения, способных привести к повреждениям конструкций.
