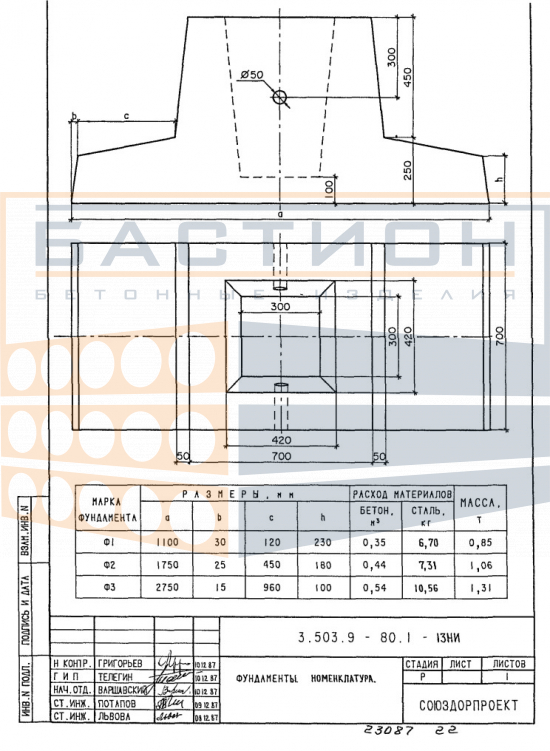

Фундамент для дорожного знака Ф 3 по серии 3.503.9-80 вып.1

Стандарт производства: Серия 3.503.9-80

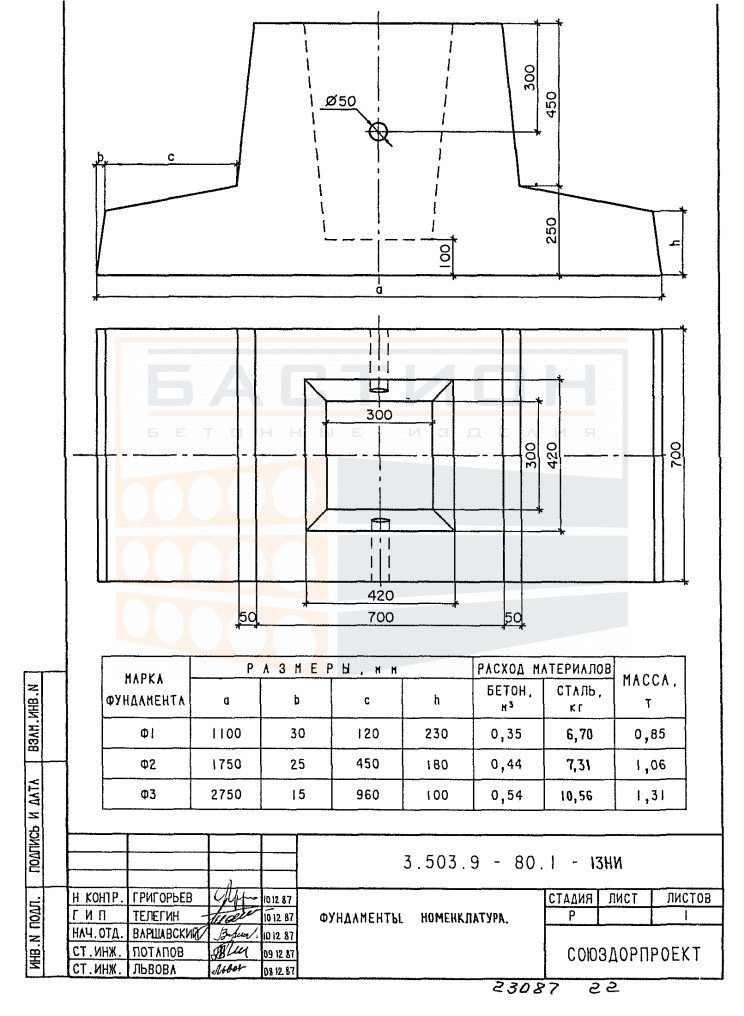

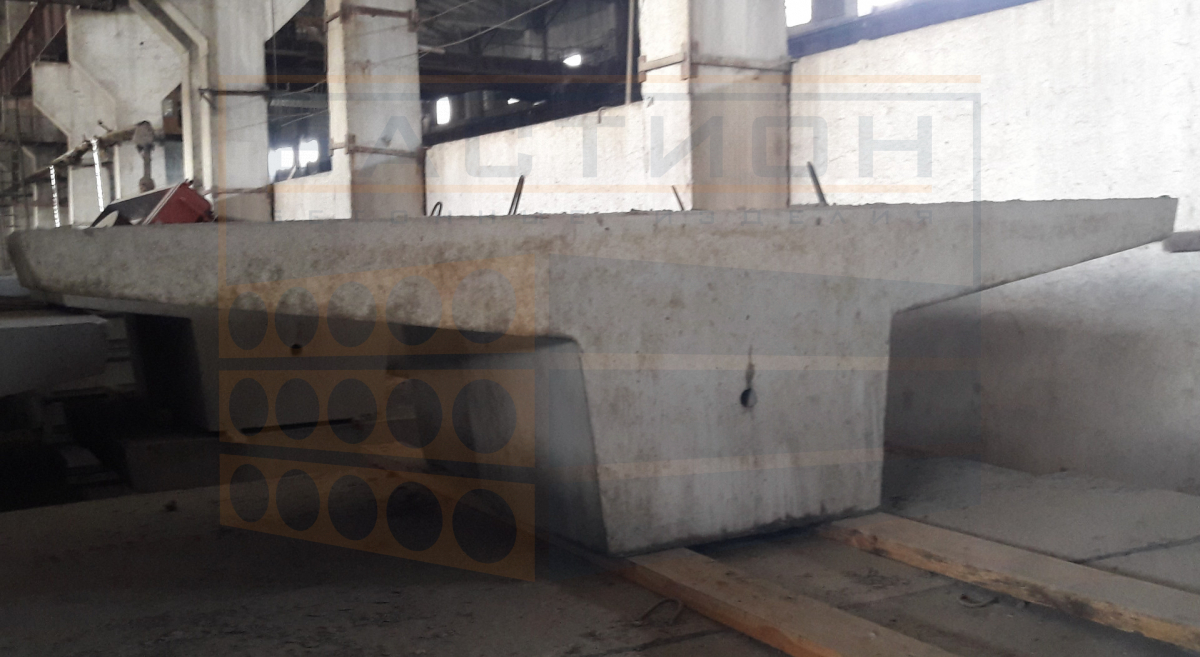

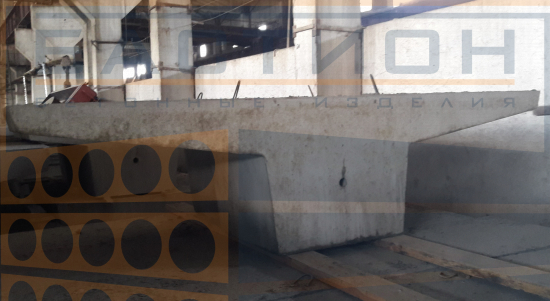

Фундаменты марки Ф 3 представляют собой специализированные железобетонные конструкции, предназначенные для установки опор дорожных знаков. Изготовление данных изделий осуществляется в строгом соответствии с установленными нормативными требованиями, что гарантирует их высокую надежность и долговечность. Конструкция фундамента выполнена в форме усеченной пирамиды, в центральной части которой расположено специальное гнездо глубиной 0,6 метра, предназначенное для монтажа стойки знака. С боковой стороны изделия предусмотрено технологическое отверстие диаметром 50 миллиметров, расположенное на расстоянии 300 миллиметров от верхней поверхности, которое используется для строповочных операций при проведении погрузо-разгрузочных работ с применением автокрана. Основание конструкции включает в себя два усиленных лепестка, расходящихся в противоположные стороны от центрального стакана.

Монтажные работы с фундаментами Ф 3 должны производиться исключительно специализированными организациями, обладающими соответствующим техническим оснащением и квалифицированным персоналом. Перед установкой конструкции обязательным требованием является устройство естественного основания из песчано-гравийной смеси, толщина которого должна составлять не менее 10 сантиметров. Непосредственная установка опоры на естественный грунт без предусмотренной подсыпки категорически не допускается.

Варианты нанесения маркировки

Маркировка фундаментов Ф 3 выполняется согласно положениям действующего стандарта – Серии 3.503.9-80. Согласно нормативной документации, допускаются различные варианты обозначения данного типа изделий:

- Ф 3
- Ф-3
- Ф №3

Область применения

Фундаменты Ф 3 служат в качестве несущего основания для размещения дорожных знаков как постоянного, так и временного типа. Они применяются на автомобильных дорогах общего пользования, а также на подъездных путях промышленного назначения. Кроме того, данные конструкции широко используются для организации оградительных сооружений в местах проведения дорожных ремонтных работ, а также для создания временных парковок и стояночных зон.

Требования к маркировке

Нанесение маркировочных обозначений на фундаменты Ф 3 регламентировано требованиями стандарта Серии 3.503.9-80. В обязательном порядке указывается тип изделия и его основной типоразмер. Дополнительно на поверхность наносятся сведения о предприятии-изготовителе, дате выпуска партии железобетонных изделий и массе отдельного фундамента. Все маркировочные знаки выполняются с применением стойкой черной краски, сохраняющей читаемость в течение всего периода эксплуатации конструкции.

Основные параметры и размеры

Габаритные характеристики фундаментных элементов Ф 3 имеют следующие значения:

Длина составляет 2750 миллиметров;
Ширина равна 700 миллиметров;
Высота достигает 700 миллиметров;
Масса изделия – 1310 килограмм;
Объем бетона, требуемый для изготовления – 0,54 кубических метра;
Геометрический объем конструкции составляет 1,3475 кубических метра.

Материалы и технические характеристики

Для производства фундаментов Ф 3 применяются тяжелые бетоны, класс прочности которых соответствует марке В15 и выше. Основным технологическим методом изготовления является вибропрессование в неразборных формах. Весь производственный процесс организован в условиях промышленного предприятия, где каждая технологическая операция строго регламентирована, что обеспечивает стабильно высокое качество готовой продукции и продолжительный срок ее службы. Поставка фундаментов осуществляется с полным комплектом разрешительной и сопроводительной документации.

Эксплуатация данных изделий происходит в условиях воздействия агрессивных внешних факторов, поэтому применяемый бетон должен соответствовать строгим требованиям по прочностным характеристикам и устойчивости к различным атмосферным воздействиям:

1. Показатель морозостойкости бетона должен быть не ниже F100, что означает сохранение эксплуатационных свойств после не менее чем 100 циклов попеременного замораживания и оттаивания.

2. Марка водонепроницаемости должна соответствовать W6, при этом водопоглощение бетонной смеси должно быть минимальным и не превышать установленного предела в 4%. Для обеспечения дополнительной защиты поверхность изделия подвергается гидрофобизации. Часть фундамента, погружаемая в грунт, покрывается слоем горячего битума.

3. Особое внимание уделяется обеспечению трещиностойкости конструкции.

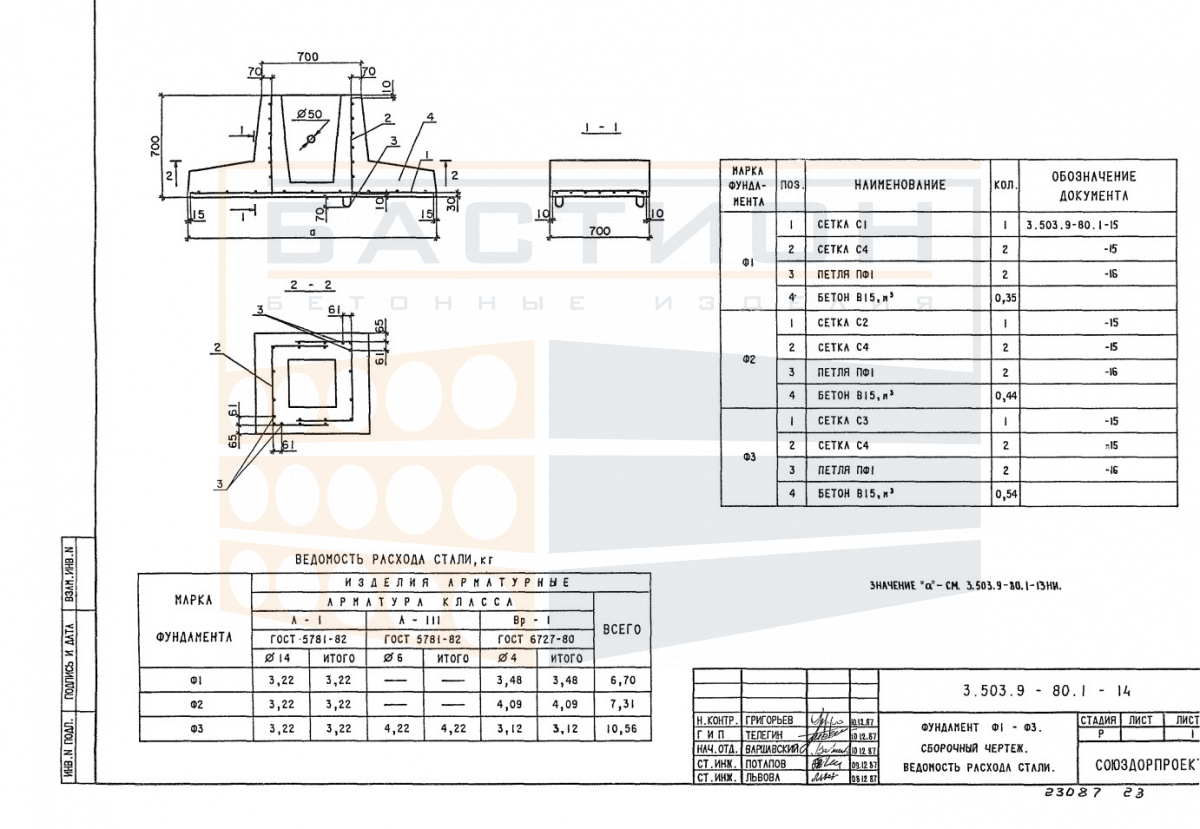

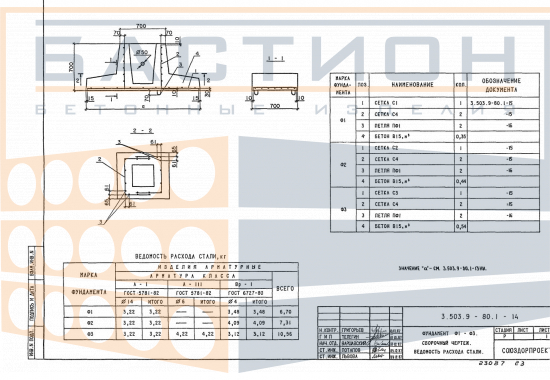

Повышение прочностных характеристик достигается за счет армирования фундаментных изделий стальными плоскими сетками по утвержденным схемам. Арматурные элементы изготавливаются из стали класса A-300 в соответствии с ГОСТ 5781-82, а также из проволоки периодического профиля согласно ГОСТ 6727-80. Дополнительно в конструкцию закладывается металлическая труба диаметром 50 миллиметров. Для удобства подъема опорных элементов на высоту предусмотрены две монтажные петли, которые привариваются к основному усиливающему каркасу методом контактно-точечной сварки. В целях защиты металлических компонентов от коррозионного разрушения, они покрываются специальными защитными составами.

Транспортировка и складирование

Перевозка массивных фундаментов Ф 3 осуществляется специализированным транспортом, обладающим необходимой грузоподъемностью. Изделия надежно закрепляются с помощью стальной проволоки для исключения их смещения и падения в процессе транспортировки. Крупные партии продукции доставляются железнодорожным или морским транспортом. Погрузо-разгрузочные работы выполняются с применением подъемных кранов. Использование стальных тросов для строповки не допускается. Запрещена разгрузка изделий навальным способом.

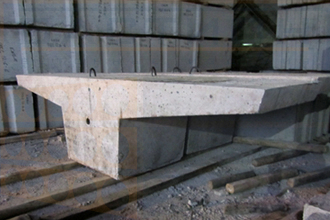

Хранение фундаментов организуется в штабелированном виде. Допускается формирование штабелей высотой в два-три ряда, между слоями которых в обязательном порядке прокладываются деревянные доски толщиной не менее 30 миллиметров. Расположение пачек должно обеспечивать свободный доступ специальной техники для последующей отгрузки продукции потребителю.
