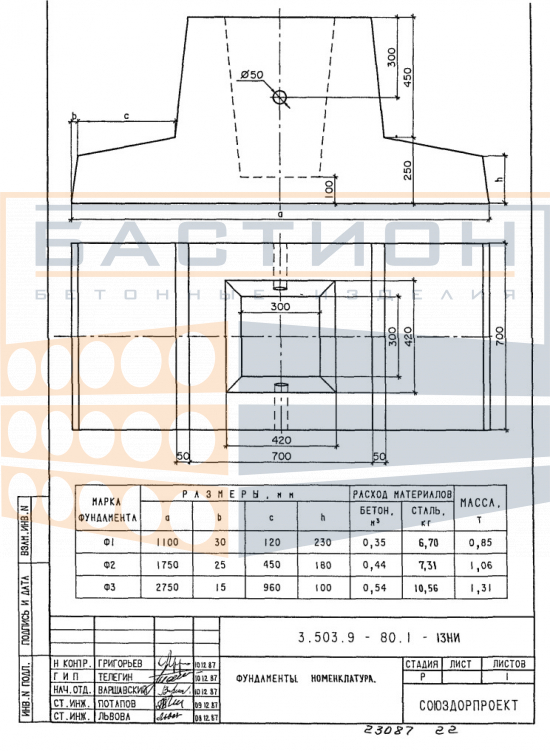

Фундамент для дорожного знака Ф 2 по серии 3.503.9-80 вып.1

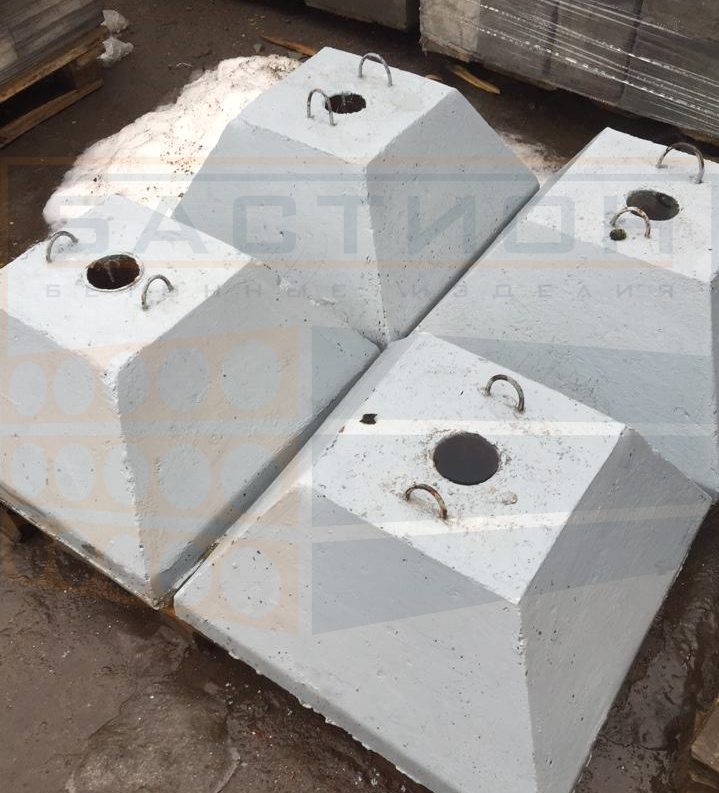

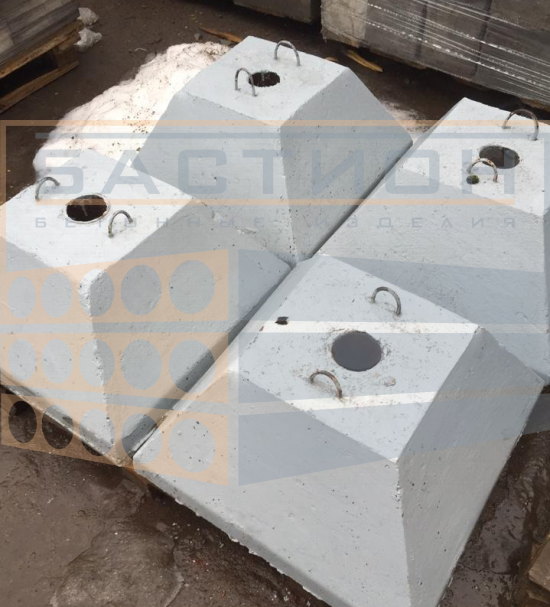

Фундаменты типа Ф 2 представляют собой железобетонные конструкции, изготавливаемые в полном соответствии со стандартом Серии 3.503.9-80 и служащие надежным основанием для монтажа дорожных знаков. Конструкция имеет форму усеченной пирамиды, оснащенной центральным гнездом глубиной 0,6 метра для фиксации опоры знака. На боковой поверхности предусмотрено технологическое отверстие диаметром 50 мм, расположенное на расстоянии 300 мм от верхнего края, которое используется для строповки при проведении погрузо-разгрузочных работ. Основание фундамента включает два усиленных лепестка увеличенной толщины, что повышает общую устойчивость конструкции.

Установка фундаментов Ф 2 должна производиться исключительно специализированными предприятиями, имеющими соответствующий допуск. Обязательным технологическим условием является предварительное устройство песчано-гравийной подушки толщиной 100 мм. Категорически запрещается монтаж конструкции непосредственно на естественный грунт без выполнения указанной подготовки.

Маркировка изделий регламентирована стандартом Серии 3.503.9-80 и может быть представлена в различных вариантах:
- Ф 2
- Ф-2
- Ф №2

Область применения конструкций Ф 2 включает использование в качестве несущих оснований для стационарных и временных дорожных знаков на автомагистралях общего пользования, подъездных путях промышленных предприятий, а также для организации ограждающих конструкций при проведении ремонтных работ и создании временных парковочных пространств.

Маркировка наносится устойчивой черной краской и содержит сведения о типе изделия, типоразмере, наименовании производителя, дате изготовления партии и массе изделия.

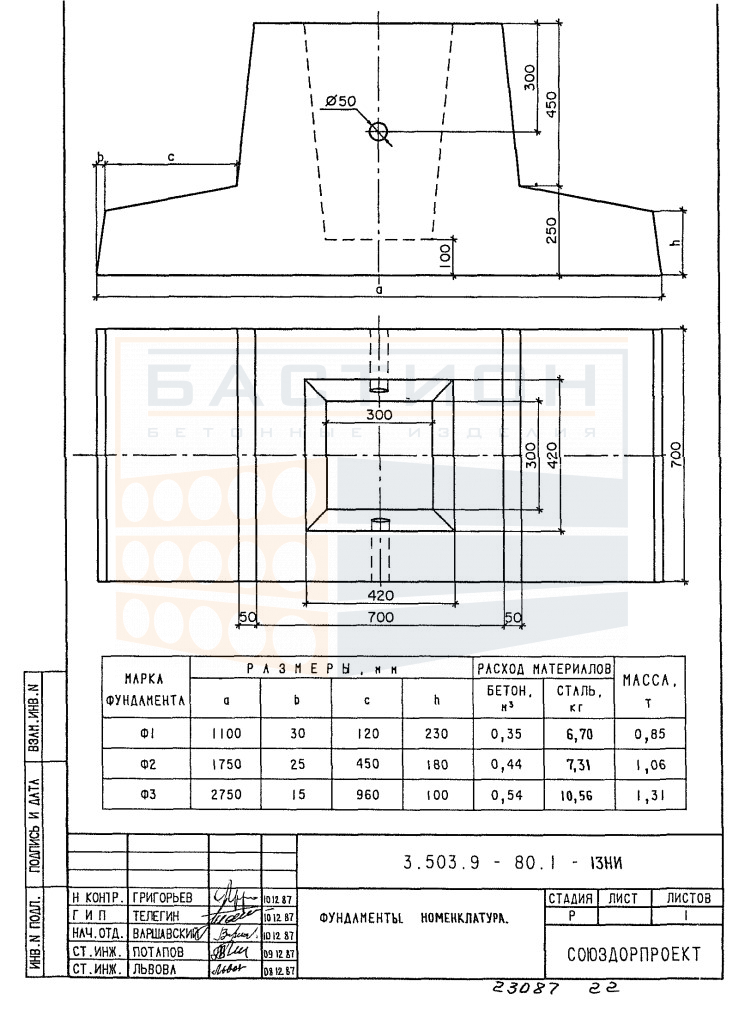

Основные технико-эксплуатационные параметры фундаментов Ф 2:
Габаритная длина: 1750 мм
Ширина основания: 700 мм
Высота конструкции: 700 мм
Масса: 1060 кг
Расход бетона: 0,44 м³
Геометрический объем: 0,8575 м³

Для производства применяется тяжелый бетон класса прочности не ниже В15. Технологический процесс основан на методе вибропрессования в неразъемных формах в условиях промышленного производства с соблюдением установленного регламента операций. Вся продукция сопровождается необходимым комплектом разрешительной и технической документации.

Эксплуатационные требования к бетонной смеси:
1. Показатель морозостойкости: не ниже F100 (сохранение эксплуатационных характеристик после 100 циклов попеременного замораживания и оттаивания)
2. Водонепроницаемость: марка W6 с водопоглощением не более 4%. Дополнительно выполняется гидрофобизация поверхности и обработка погружаемой части горячим битумом

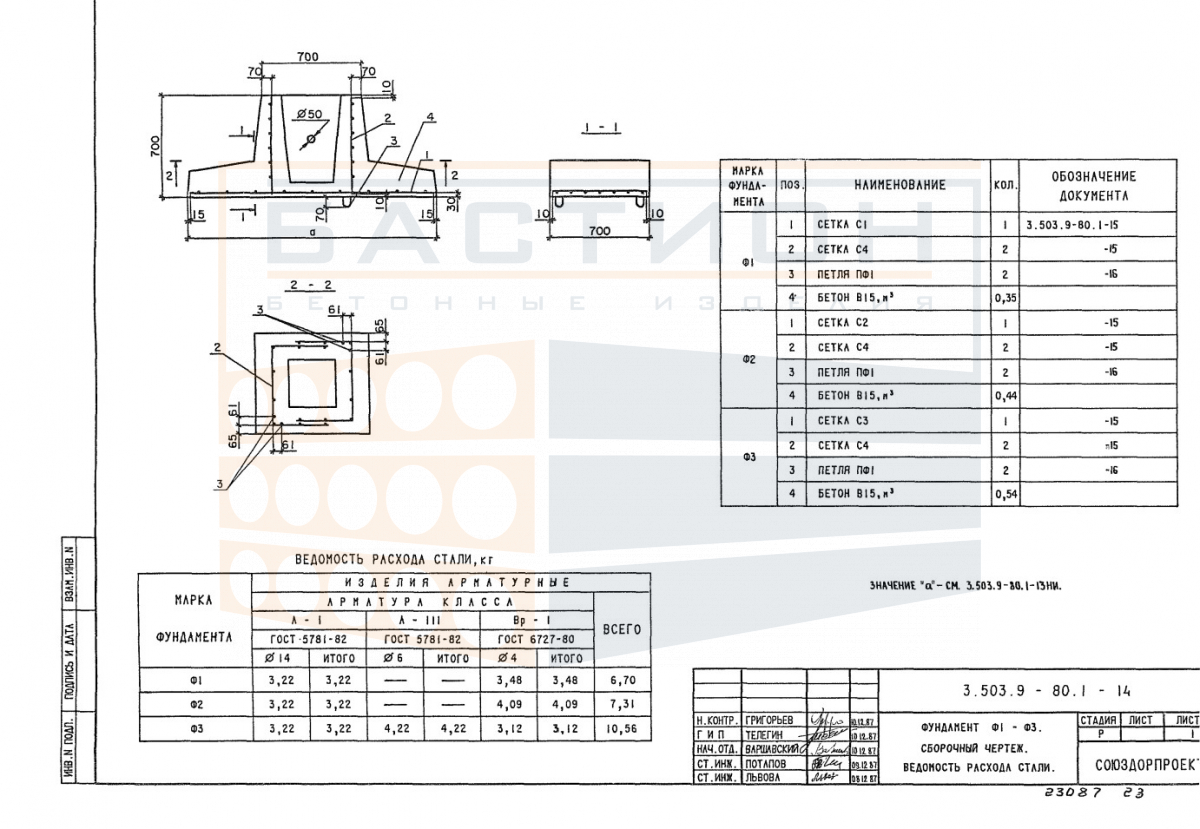

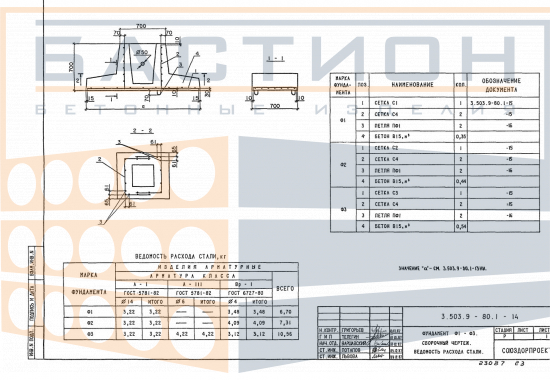

3. Трещиностойкость обеспечивается системой армирования стальными сетками из стали класса A-300 (ГОСТ 5781-82) и проволоки периодического профиля (ГОСТ 6727-80)

Конструкция включает металлическую трубу диаметром 50 мм и две монтажные петли, закрепленные контактно-точечной сваркой к армирующему каркасу. Все металлические компоненты имеют антикоррозионную защиту.

Транспортировка осуществляется специализированным транспортом соответствующей грузоподъемности с надежным креплением стальной проволокой. Крупногабаритные партии доставляются железнодорожным или морским транспортом. Погрузо-разгрузочные работы выполняются с применением кранового оборудования без использования стальных тросов. Запрещается разгрузка способом навала.

Складирование производится в штабелях высотой 2-3 ряда с обязательной прокладкой деревянных досок толщиной 30 мм между ярусами. Схема размещения должна обеспечивать беспрепятственный доступ подъемно-транспортной техники для проведения погрузочных операций.
