Фундамент для дорожного знака ФМ 3 по серии 3.503.9-80 вып. 2

Монолитные фундаменты типа ФМ 3 представляют собой железобетонные конструкции, предназначенные для стационарной установки дорожных знаков. Изделие выполнено в виде массивного элемента круглого сечения с диаметром опорной поверхности 2400 мм и номинальной высотой 300 мм. Производственный процесс основан на применении тяжелого бетона, что обеспечивает соответствие нормативным требованиям по несущей способности, эксплуатационной надежности и ресурсу.

В части маркировки допускаются следующие равнозначные варианты обозначений: ФМ 3, ФМ-3, ФМ №3. Все указанные формы идентификации признаются соответствующими действующим регламентам.

Сфера применения фундаментов ФМ 3 охватывает области дорожного строительства и обустройства транспортной инфраструктуры. Технология монтажа предусматривает укладку на предварительно подготовленное и уплотненное основание из щебеночно-песчаной смеси толщиной 300 мм. Не допускается установка на неподготовленные грунты, содержащие посторонние включения. Минимальная глубина заложения составляет 50% от общей высоты конструкции.

Благодаря расчетным прочностным характеристикам, изделие разрешено к применению в различных климатических регионах, включая зоны с повышенной ветровой нагрузкой и сейсмической активностью. Для обеспечения долговечности в условиях агрессивного воздействия окружающей среды все фундаменты проходят специальную защитную обработку.

Маркировка продукции регламентирована стандартом Серии 3.503.9-80. На боковую поверхность наносятся тип изделия, типоразмер, идентификационные данные производителя, дата выпуска и масса. Нанесение информации производится износостойкими лакокрасочными материалами, обеспечивающими длительную сохранность маркировки.

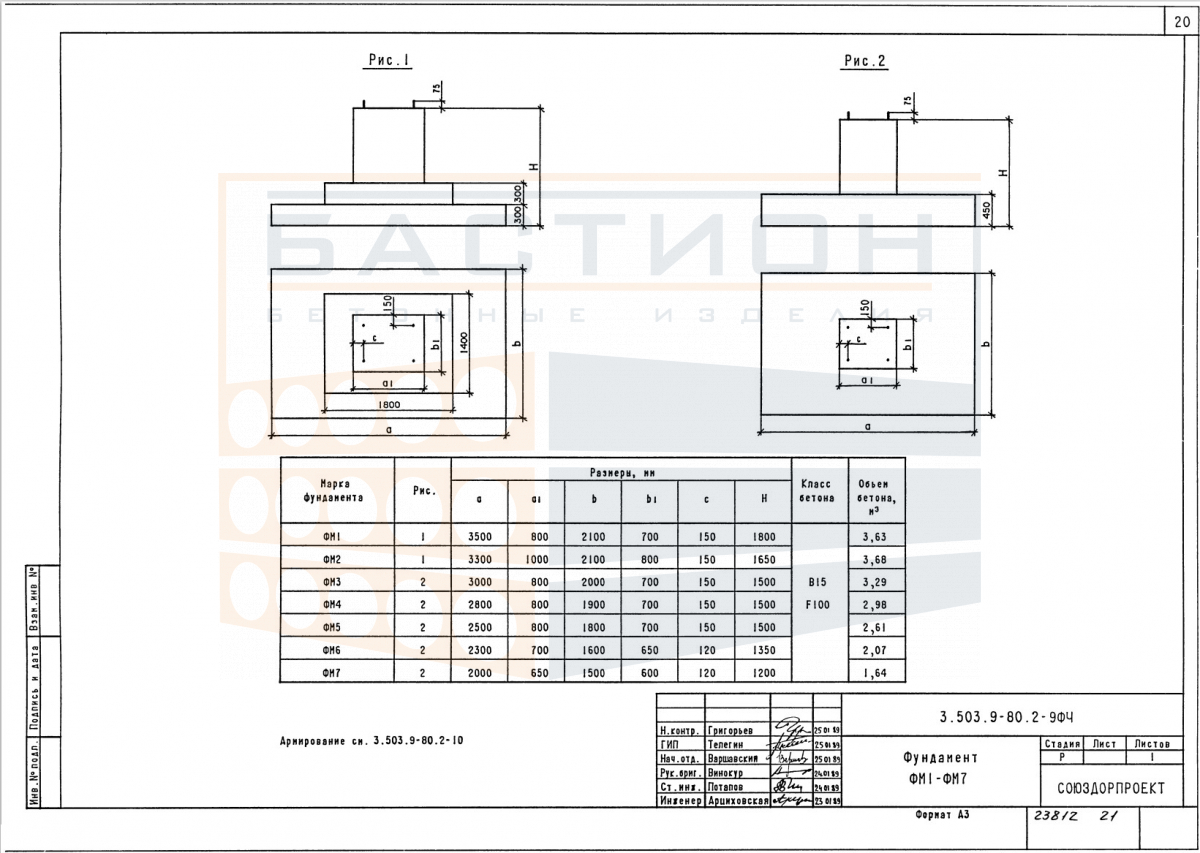

Основные параметры фундамента ФМ 3: длина – 3000 мм, ширина – 2000 мм, высота – 1500 мм. Масса конструкции составляет 8060 кг. Объем бетона равен 3,29 м³ при геометрическом объеме изделия 9 м³.

Изготовление осуществляется методом вибропрессования в условиях промышленного производства. Для конструкций применяется тяжелый бетон марки не ниже М200 (класс прочности В15) по ГОСТ 26633-91. При эксплуатации в условиях воздействия агрессивных сред возможно использование полимербетонных составов на основе гранитного щебня, кварцевого песка и модифицирующих добавок.

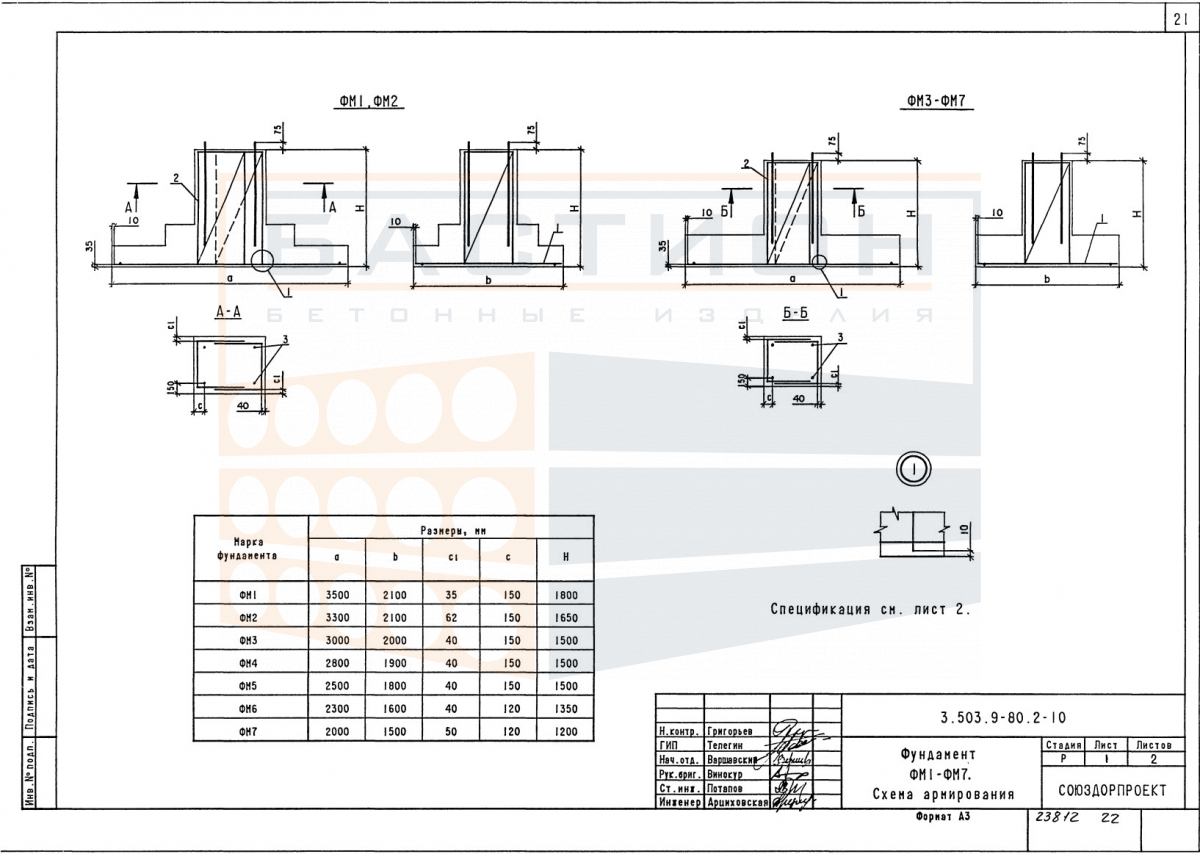

Армирование конструкции выполняется сварными каркасами из стержневой арматуры диаметром 12 мм класса А-300 по ГОСТ 5781-82 с шагом расстановки 200 мм. Металлические элементы подлежат антикоррозионной защите и должны иметь защитный бетонный слой толщиной не менее 35 мм. Для повышения долговечности проводится гидрофобизация поверхности бетона.

Транспортировка фундаментов производится специализированным автотранспортом с соблюдением мер, исключающих механические повреждения. При перевозке каждый элемент должен быть установлен на деревянные прокладки толщиной 30 мм и закреплен. Складирование допускается в штабелях высотой до 2,5 метров с обязательной прокладкой между ярусами. Хранение предпочтительно осуществлять в закрытых складских помещениях; не допускается навальное хранение и перемещение волоком.
