Фундамент для дорожного знака ФМ 2 по серии 3.503.9-80 вып. 2

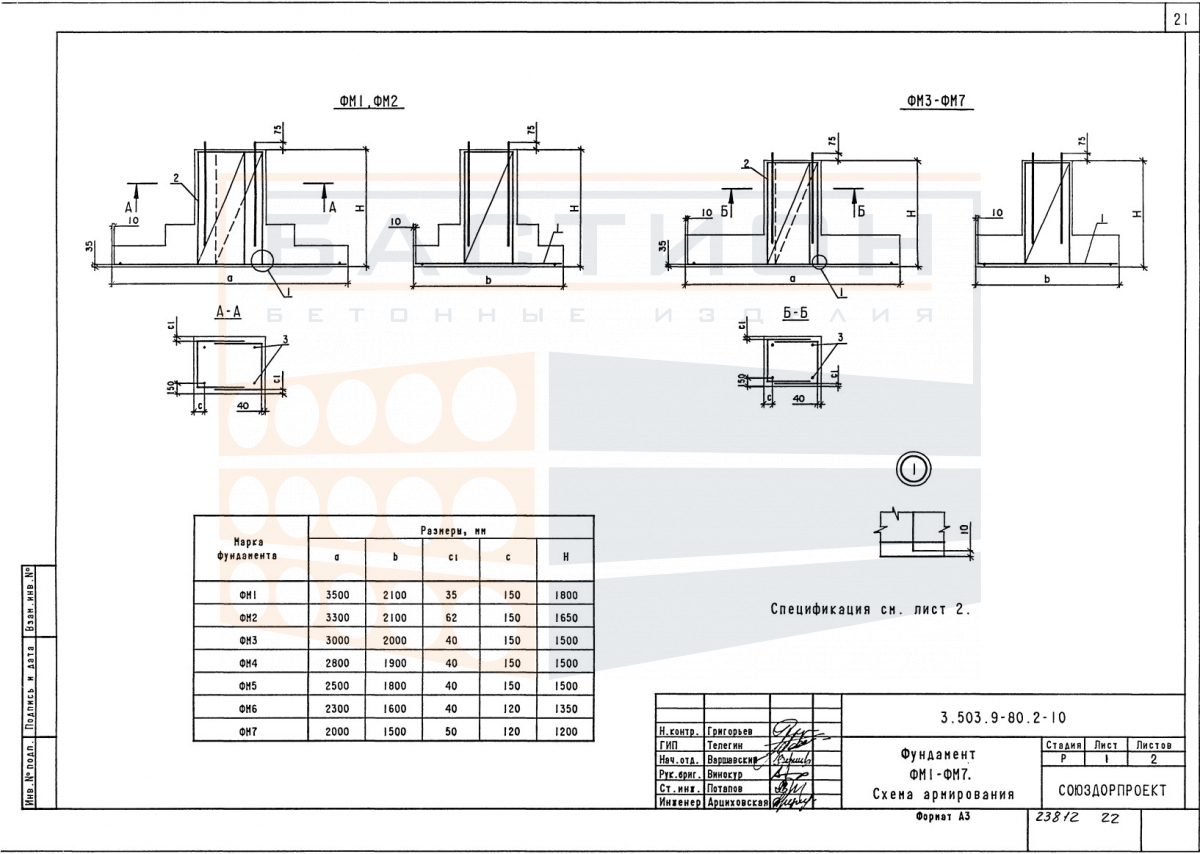

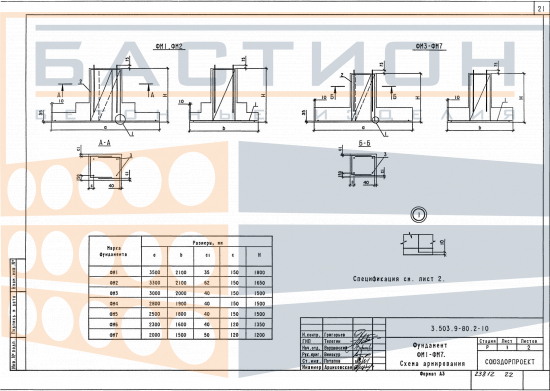

Фундамент для дорожного знака ФМ 2 — железобетонное изделие, предназначенное для установки опор дорожных знаков. Элемент воспринимает нагрузку от стойки и передаёт её на грунтовое основание, обеспечивая проектное положение знака. Изготавливается из тяжёлого бетона с внутренним стальным армированием по серии 3.503.9-80 вып. 2.

Применяется на автомобильных дорогах всех категорий для крепления знаков различных типов. Несоответствие типоразмера грунтовым условиям или нарушение технологии установки могут вызвать опрокидывание опоры, перекос знака, растрескивание бетона или просадку фундамента. Выбор схемы опирания и глубины заложения производится по проектной документации.

Область применения и технические особенности

Установка фундамента выполняется на подготовленное основание с выверкой по осям и отметкам. Нижняя плоскость опирается на песчаную или щебёночную подготовку, обеспечивающую равномерное распределение давления. Стойка дорожного знака фиксируется в проектном положении с помощью закладных деталей или отверстий, предусмотренных конструкцией. Замоноличивание стыков производится после выставления вертикальности опоры.

• Фундамент ФМ 2 предназначен для восприятия ветровых и эксплуатационных нагрузок от дорожного знака с последующей передачей на грунтовое основание.
• Установка производится на ровную площадку с уплотнённым грунтом или искусственным основанием; тип подготовки задаётся проектом.
• Вертикальность стойки контролируется относительно разбивочных осей; отклонения не должны превышать значений, указанных в рабочей документации.
• Закладные элементы и монтажные петли защищаются от сколов и коррозии; их использование при подъёме обязательно.
• Запрещается сверление, скалывание бетона или изменение формы фундамента без согласования с проектной организацией.
• Монтаж выполняется при помощи крана соответствующей грузоподъёмности; схема строповки определяется массой и расположением петель.
• После установки пазухи засыпаются грунтом с послойным уплотнением для исключения смещения фундамента.

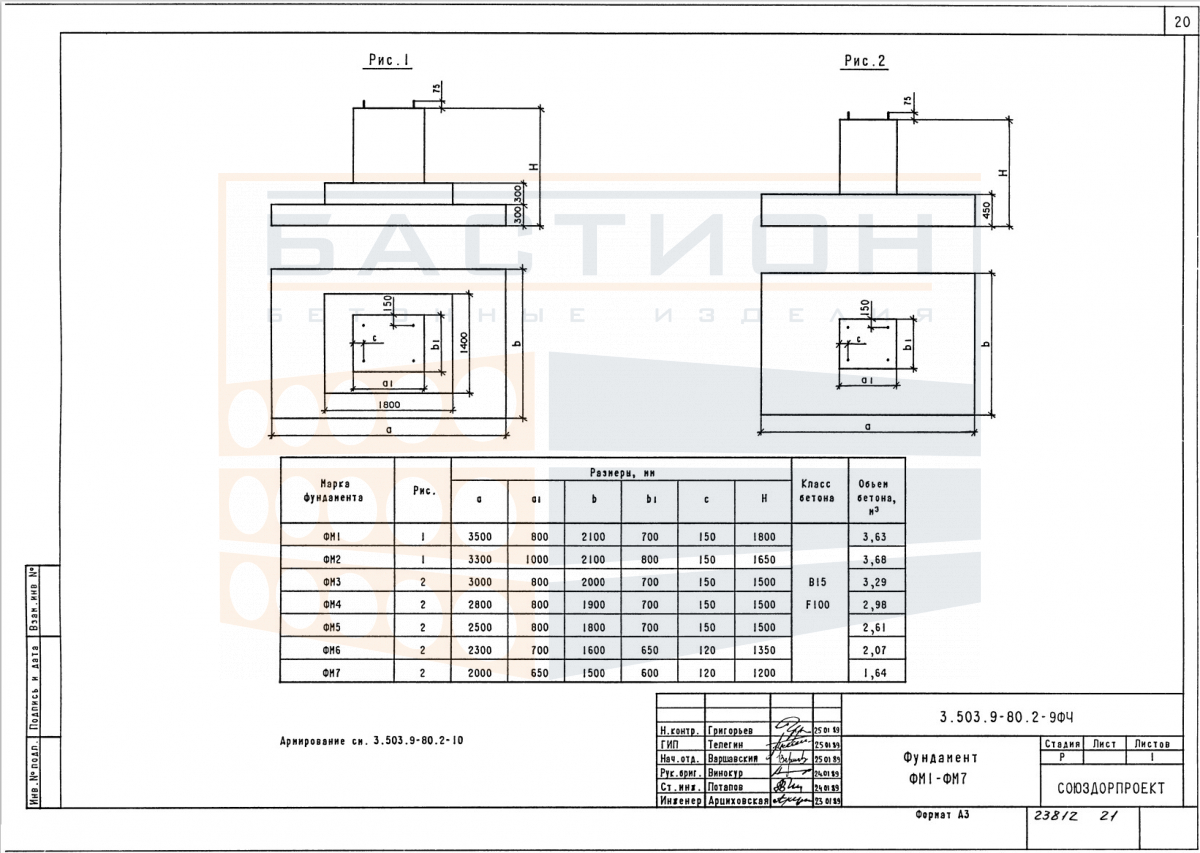

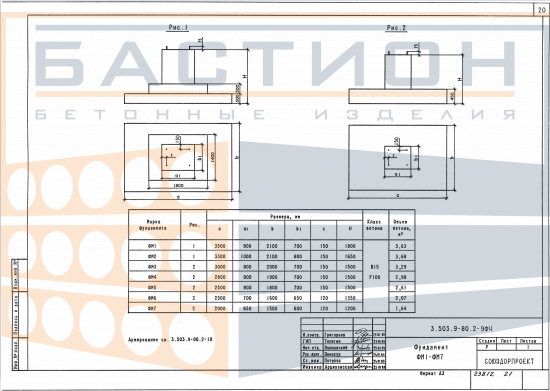

Технические характеристики фундамента, включая габариты 3300×2100×1650 мм и массу 9020 кг, определяют требования к грузоподъёмности механизмов и условиям складирования.

Правила хранения и транспортировки изделия

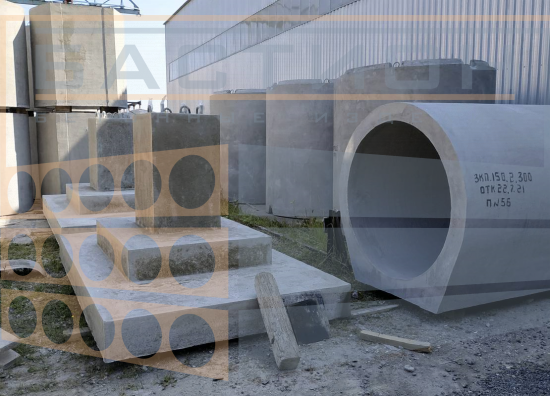

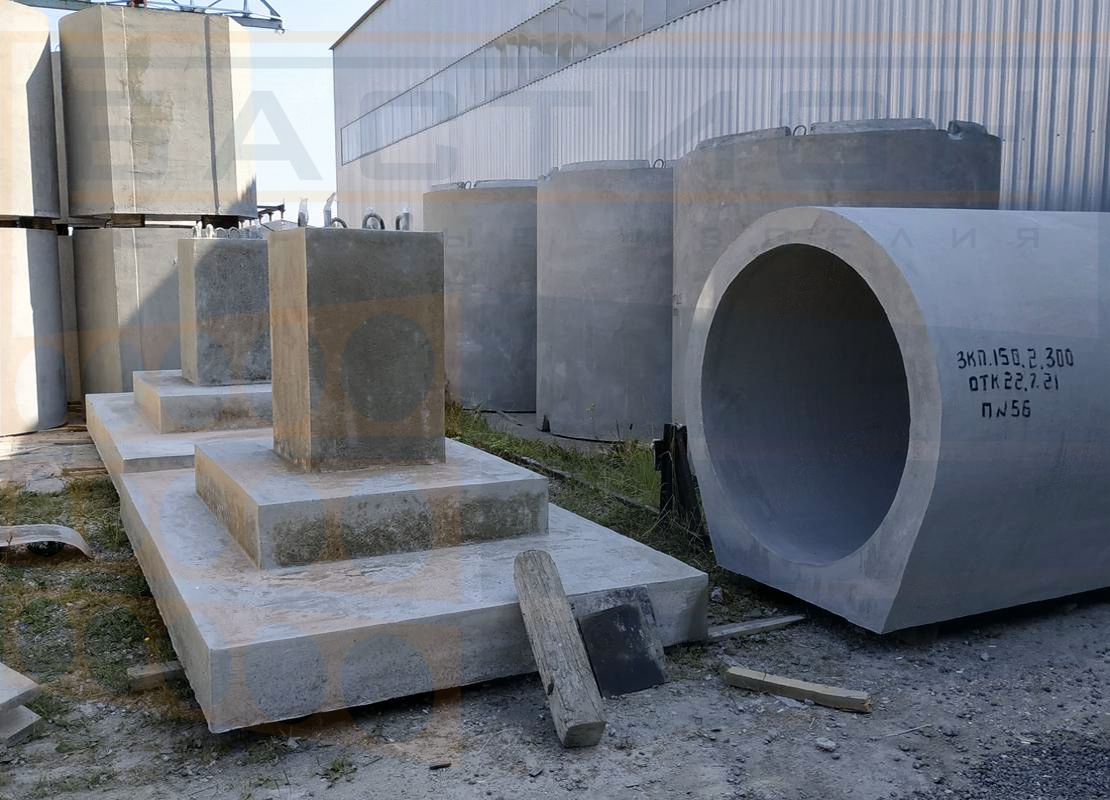

Фундаменты хранятся на открытой ровной площадке с твёрдым покрытием. Укладка производится в горизонтальное положение на деревянные прокладки, исключающие контакт бетона с грунтом. Опорные поверхности и закладные детали защищаются от загрязнения и механических повреждений. Штабелирование допускается при условии, что нижний ряд установлен на прочное основание, а высота штабеля не превышает значений, обеспечивающих устойчивость.

Транспортировка осуществляется в горизонтальном положении на транспортных средствах соответствующей грузоподъёмности. Изделие фиксируется от продольного и поперечного смещения с использованием инвентарных упоров и ремней. Строповка производится только за предусмотренные монтажные петли. Перевозка навалом или с незакреплённым грузом запрещена. Погрузочно-разгрузочные работы ведутся с исключением ударов и резких рывков.
