Опорная подушка ОП-8 по серии ТС-01-01, выпуск 4

Железобетонная опорная подушка ОП-8 по серии ТС-01-01, выпуск 4, предназначена для устройства скользящих опор трубопроводов с засыпной теплоизоляцией в непроходных каналах наружных тепловых сетей. Изделие обеспечивает опирание трубопровода и передачу эксплуатационных нагрузок на основание канала.

Подушка имеет прямоугольную форму с габаритными размерами 200×200×60 мм. Масса по рабочему чертежу составляет 6,3 кг. Для изготовления применяется тяжёлый бетон класса В15. Конструкция предусматривает металлическую закладную деталь из швеллера с анкерными элементами. Расход стали на одно изделие составляет 1,21 кг.

Характеристики

• Марка — ОП-8

• Длина — 200 мм

• Ширина — 200 мм

• Высота — 60 мм

• Масса — 6,3 кг (по чертежу)

• Класс бетона — В15

• Морозостойкость — F100

• Водонепроницаемость — W4

• Расход стали — 1,21 кг

• Объём бетона — 0,0024 м³

• Транспортный объём — 0,002 м³

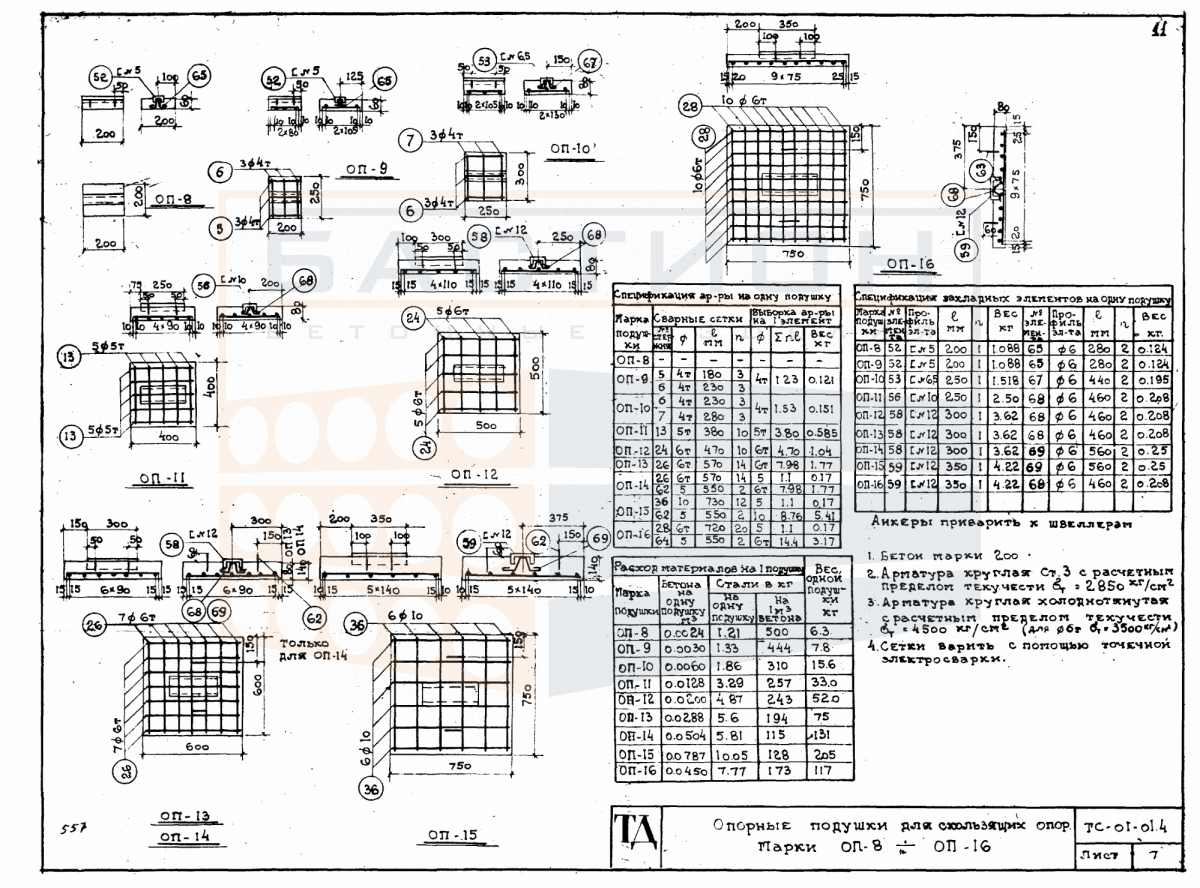

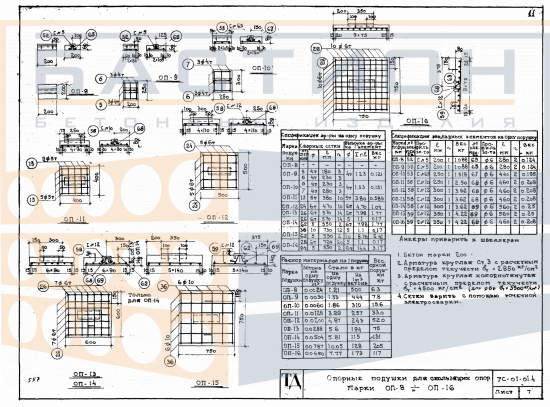

• Нормативный документ — серия ТС-01-01, выпуск 4



Применение

ОП-8 применяется для скользящих опор трубопроводов небольших диаметров. По серии ТС-01-01 для трубопроводов условным диаметром от 25 до 100 мм предусмотрен шаг размещения опор от 1,7 до 4,0 м в зависимости от диаметра. Окончательная схема расположения определяется проектной документацией.

Опорные подушки укладываются на плиты основания канала на цементном растворе с соблюдением проектных отметок, обеспечивающих правильное опирание трубопровода.

Транспортировка и хранение

При транспортировании и хранении изделия необходимо предохранять от ударных нагрузок, сколов бетона и повреждений металлических закладных элементов. Размещение подушек выполняется на устойчивом основании.
