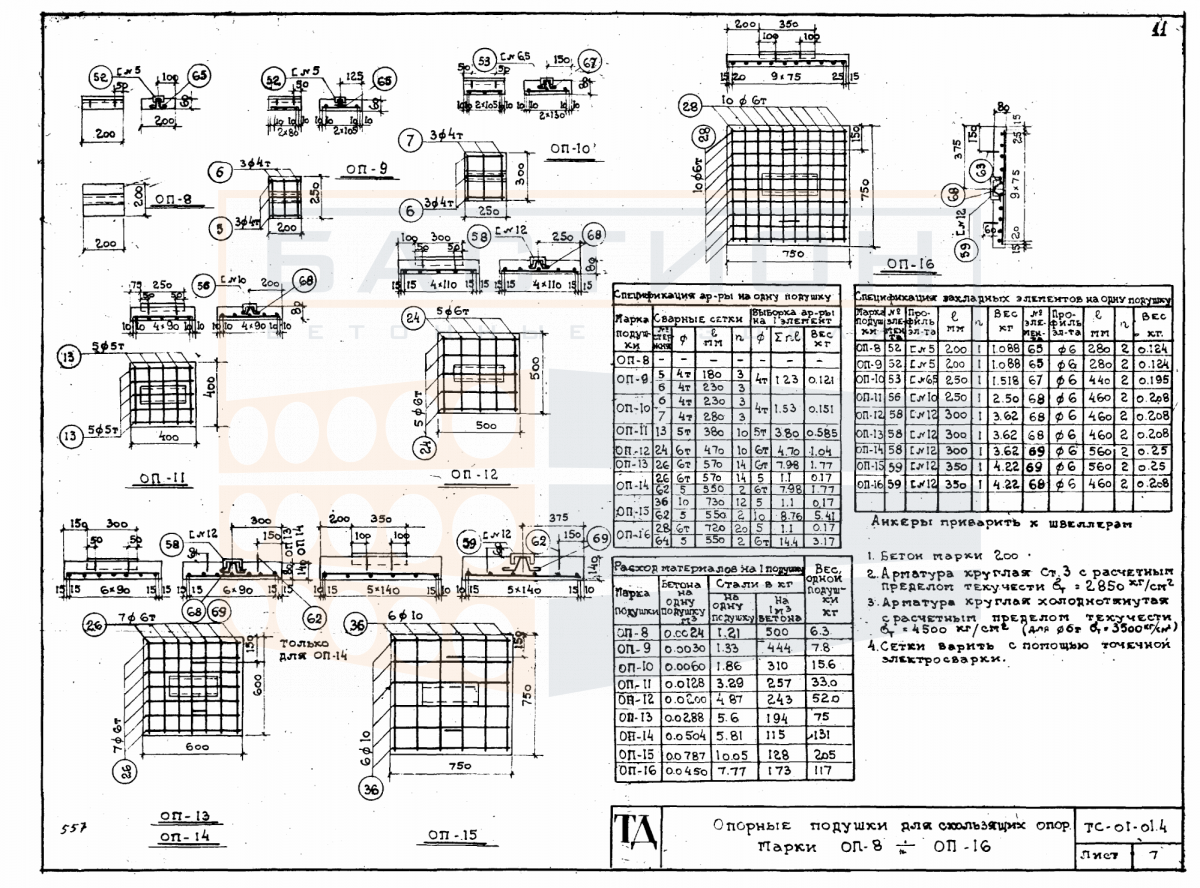

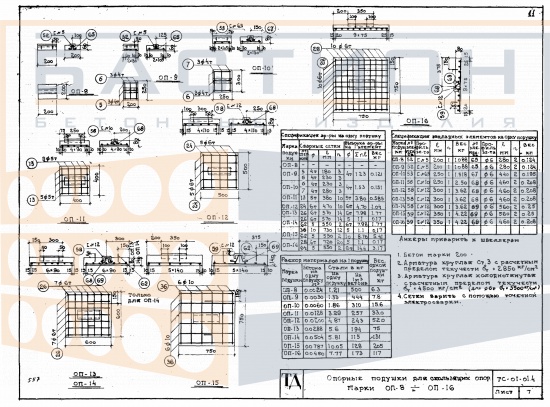

Опорная подушка ОП-12 по серии ТС-01-01, выпуск 4

Железобетонная опорная подушка ОП-12 по серии ТС-01-01, выпуск 4, предназначена для устройства скользящих опор трубопроводов с засыпной теплоизоляцией в непроходных каналах наружных тепловых сетей. Изделие обеспечивает опирание трубопровода и передачу эксплуатационных нагрузок на основание канала.

Подушка ОП-12 имеет квадратную форму с габаритными размерами 500×500×80 мм и массой 52 кг. Для изготовления применяется тяжёлый бетон класса В15. Конструкция армируется сварной стальной сеткой и предусматривает металлическую закладную деталь из швеллера № 12 с приваренными анкерными элементами. Расход стали на одно изделие составляет 4,87 кг.

Характеристики

• Марка — ОП-12

• Длина — 500 мм

• Ширина — 500 мм

• Высота — 80 мм

• Масса — 52 кг

• Класс бетона — В15

• Морозостойкость — F100

• Водонепроницаемость — W4

• Расход стали — 4,87 кг

• Объём бетона — 0,020 м³

• Транспортный объём — 0,020 м³

• Нормативный документ — серия ТС-01-01, выпуск 4



Применение

По серии ТС-01-01 опорная подушка ОП-12 применяется для трубопроводов условным диаметром 450 мм с засыпной теплоизоляцией. Предусмотренный шаг размещения опор составляет 9,0 м. Фактическое расстояние между подушками определяется проектной документацией с учётом характеристик трубопровода, расчётных нагрузок и условий эксплуатации.

При монтаже опорные подушки укладываются на плиты основания непроходного канала на цементном растворе. Установка выполняется с соблюдением проектных отметок, обеспечивающих правильное опирание трубопровода на предусмотренные конструкцией скользящие опоры.

Транспортировка и хранение

Транспортирование и хранение изделий осуществляются на устойчивом основании с использованием подходящих прокладок. Необходимо исключать ударные нагрузки, повреждение бетонных поверхностей и деформацию металлических закладных элементов.
