Опорная подушка ОП-11 по серии ТС-01-01, выпуск 4

Железобетонная опорная подушка ОП-11 по серии ТС-01-01, выпуск 4, предназначена для устройства скользящих опор трубопроводов с засыпной теплоизоляцией в непроходных каналах наружных тепловых сетей. Изделие обеспечивает устойчивое опирание элементов трубопровода и передачу эксплуатационных нагрузок на основание канала.

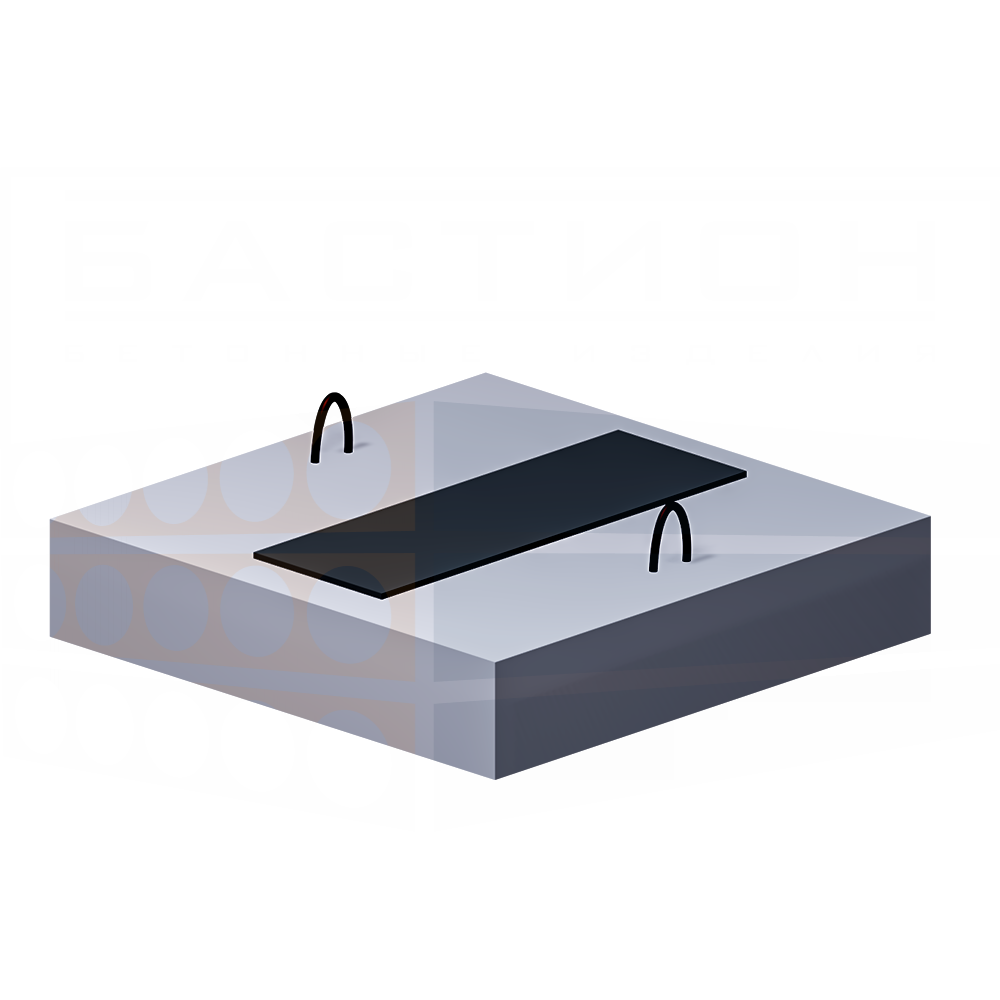

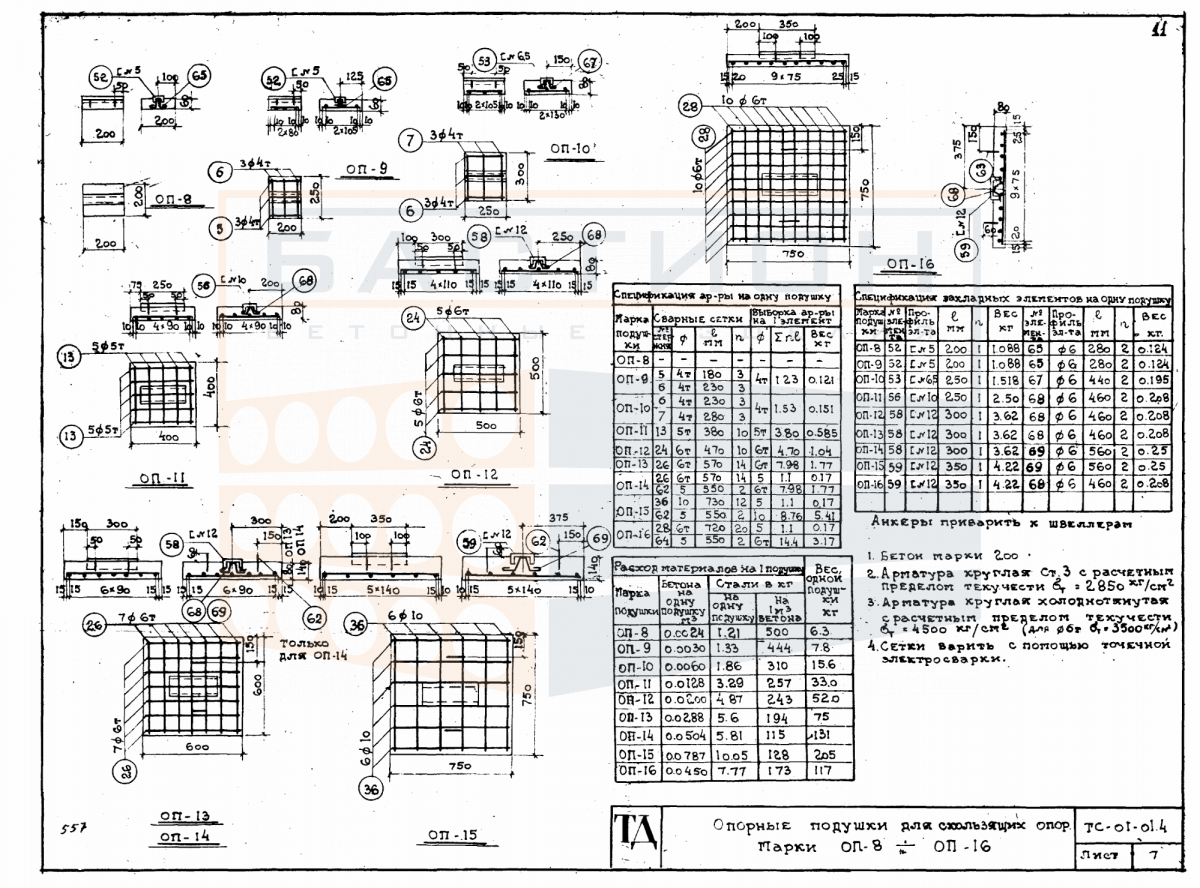

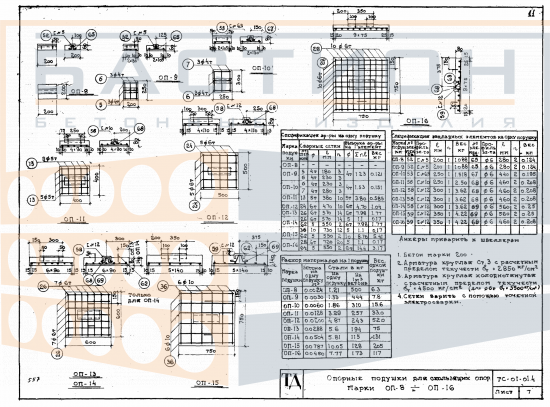

Подушка ОП-11 имеет квадратную форму с габаритными размерами 400×400×80 мм и массой 33 кг. Изготавливается из тяжёлого бетона класса В15. Конструкция армируется сварной стальной сеткой и предусматривает металлическую закладную деталь из швеллера с приваренными анкерными элементами. Расход стали на одно изделие составляет 3,29 кг.

Характеристики

• Марка — ОП-11

• Длина — 400 мм

• Ширина — 400 мм

• Высота — 80 мм

• Масса — 33 кг

• Класс бетона — В15

• Морозостойкость — F100

• Водонепроницаемость — W4

• Расход стали — 3,29 кг

• Объём бетона — 0,0128 м³

• Транспортный объём — 0,013 м³

• Нормативный документ — серия ТС-01-01, выпуск 4



Применение

По серии ТС-01-01 опорная подушка ОП-11 применяется для трубопроводов условным диаметром 350 и 400 мм. Максимальный шаг размещения опор составляет соответственно 8,0 и 8,5 м. Фактическое расстояние между опорами определяется проектной документацией с учётом условий эксплуатации и расчётных нагрузок.

При монтаже подушки укладываются на плиты основания непроходного канала на цементном растворе. Установка выполняется с соблюдением проектных отметок, обеспечивающих правильное опирание трубопровода на предусмотренные конструкцией скользящие опоры.

Транспортировка и хранение

Транспортирование и хранение изделий осуществляются на устойчивом основании с использованием подходящих прокладок. Необходимо исключать ударные нагрузки, повреждение бетонных поверхностей и деформацию металлических закладных элементов.
