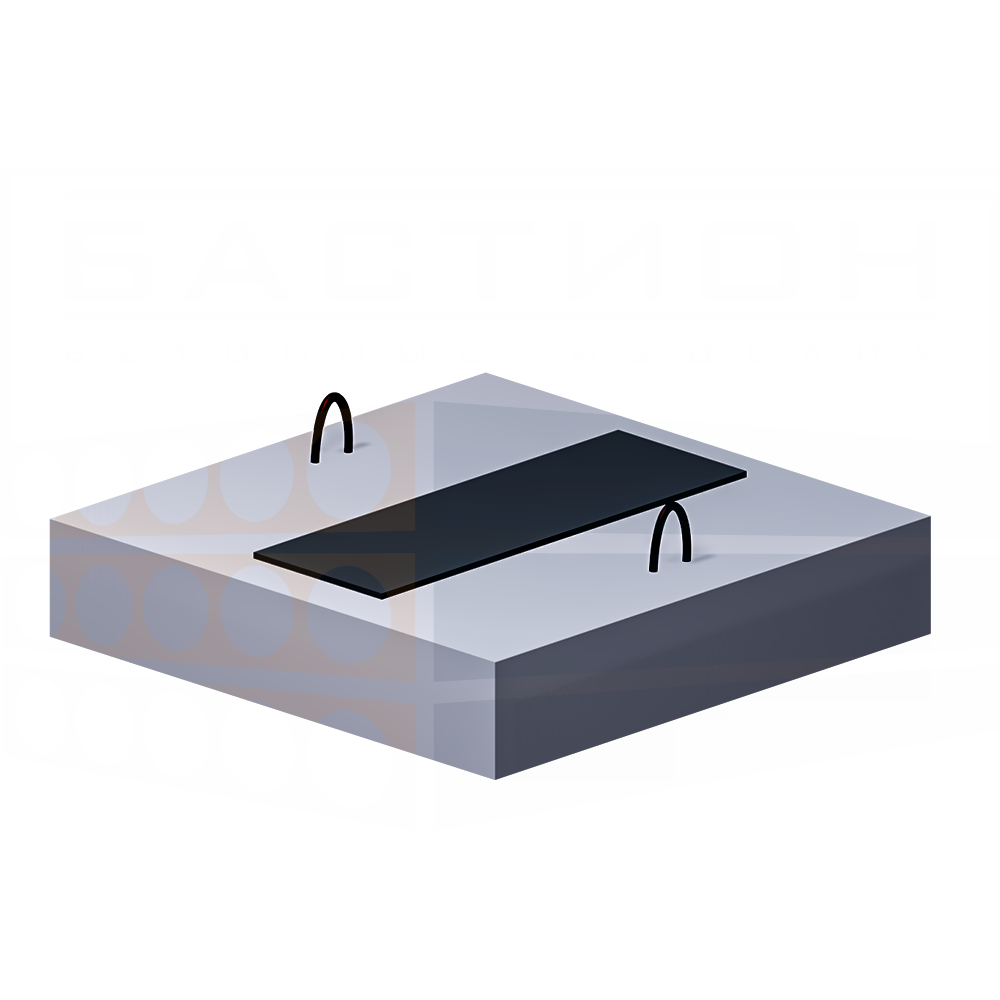

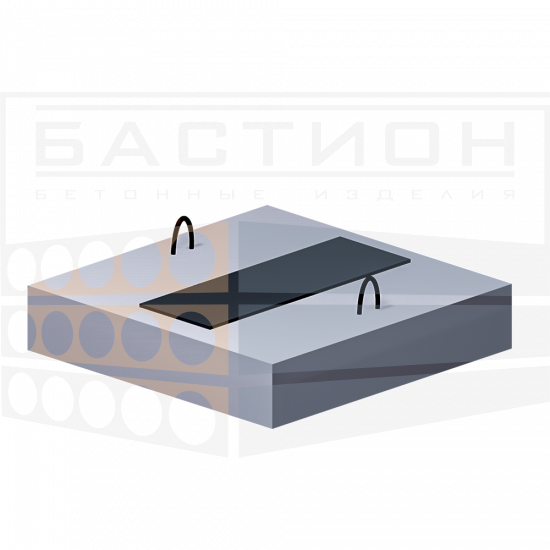

Опорная подушка ОП-15 по серии ТС-01-01, выпуск 4

Железобетонная опорная подушка ОП-15 по серии ТС-01-01, выпуск 4, предназначена для устройства скользящих опор трубопроводов с засыпной теплоизоляцией в непроходных каналах наружных тепловых сетей. Изделие обеспечивает устойчивое опирание трубопровода и передачу эксплуатационных нагрузок на строительные конструкции основания канала.

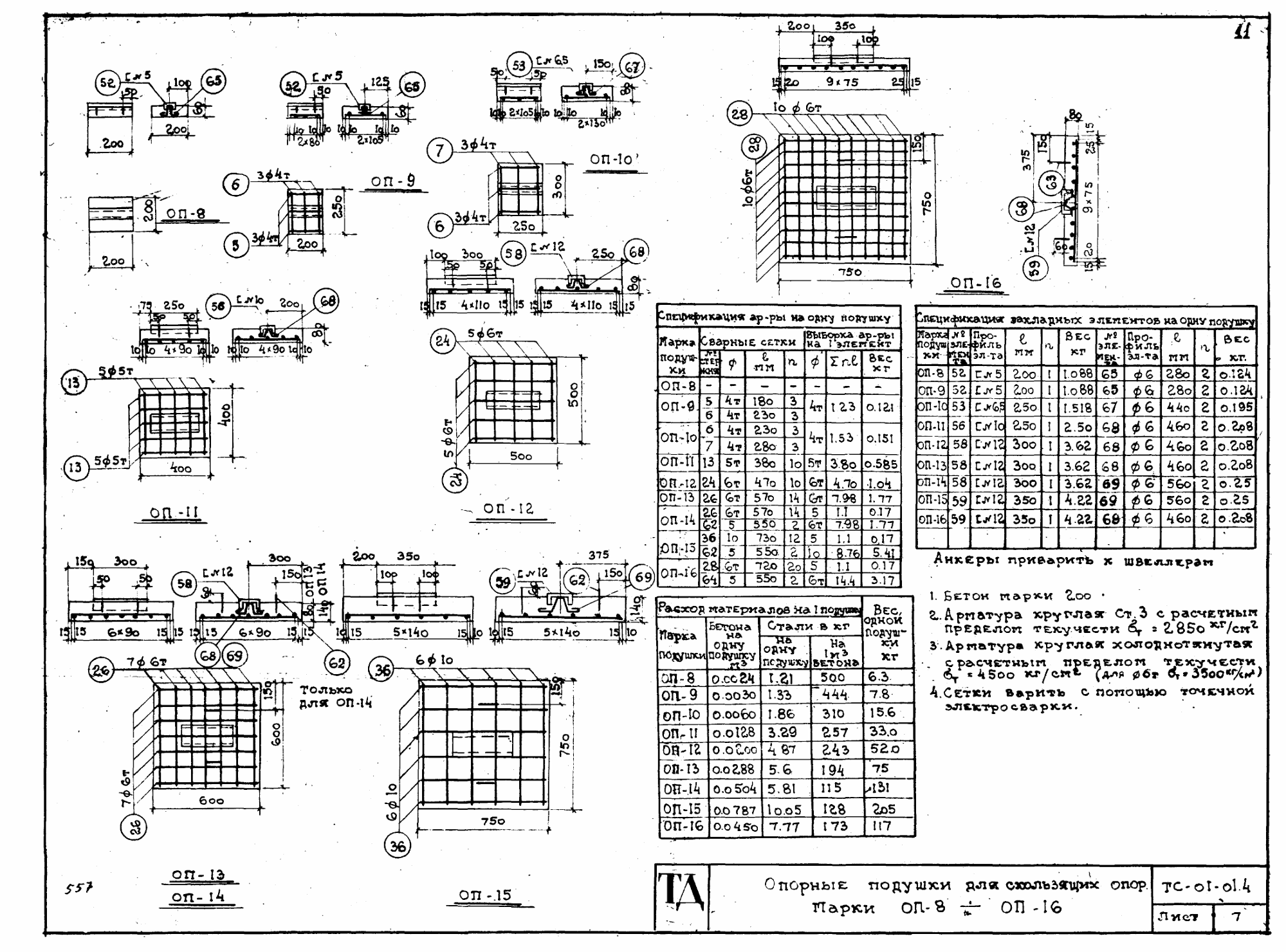

Опорная подушка ОП-15 имеет квадратную форму с габаритными размерами 750×750×140 мм и массой 205 кг. Для изготовления применяется тяжёлый бетон класса В15. Конструкция армируется сварными стальными сетками, изготовленными методом контактной точечной сварки, и предусматривает металлическую закладную деталь из швеллера № 12 с приваренными анкерными элементами. Расход стали на одно изделие составляет 10,05 кг.

Характеристики

• Марка — ОП-15

• Длина — 750 мм

• Ширина — 750 мм

• Высота — 140 мм

• Масса — 205 кг

• Класс бетона — В15

• Морозостойкость — F100

• Водонепроницаемость — W4

• Расход стали — 10,05 кг

• Объём бетона — 0,0787 м³

• Транспортный объём — 0,079 м³

• Нормативный документ — серия ТС-01-01, выпуск 4



Особенности и применение

По серии ТС-01-01 подушка ОП-15 предусмотрена для устройства скользящих опор трубопроводов условным диаметром 700 мм с засыпной теплоизоляцией. В типовом решении максимальный шаг размещения опор составляет 10,0 м. Фактическое расстояние между опорами, их количество и расположение определяются проектной документацией с учётом характеристик трубопровода, расчётных нагрузок и условий эксплуатации.

При монтаже опорные подушки укладываются на плиты основания непроходного канала на цементном растворе. Установка выполняется с соблюдением проектных отметок, обеспечивающих правильное опирание трубопровода на предусмотренные конструкцией скользящие опоры.

Требования к морозостойкости и водонепроницаемости бетона уточняются в соответствии с проектной документацией и климатическими условиями эксплуатации.

Транспортировка и хранение

При транспортировании и хранении изделия размещают на устойчивом основании с использованием подходящих прокладок. Необходимо исключать ударные нагрузки, повреждение бетонных поверхностей и деформацию металлических закладных элементов.
