Опорная подушка ОП-10 по серии ТС-01-01, выпуск 4

Железобетонная опорная подушка ОП-10 по серии ТС-01-01, выпуск 4, предназначена для устройства скользящих опор трубопроводов с засыпной теплоизоляцией в непроходных каналах наружных тепловых сетей. Изделие обеспечивает опирание трубопровода и передачу эксплуатационных нагрузок на строительные конструкции канала.

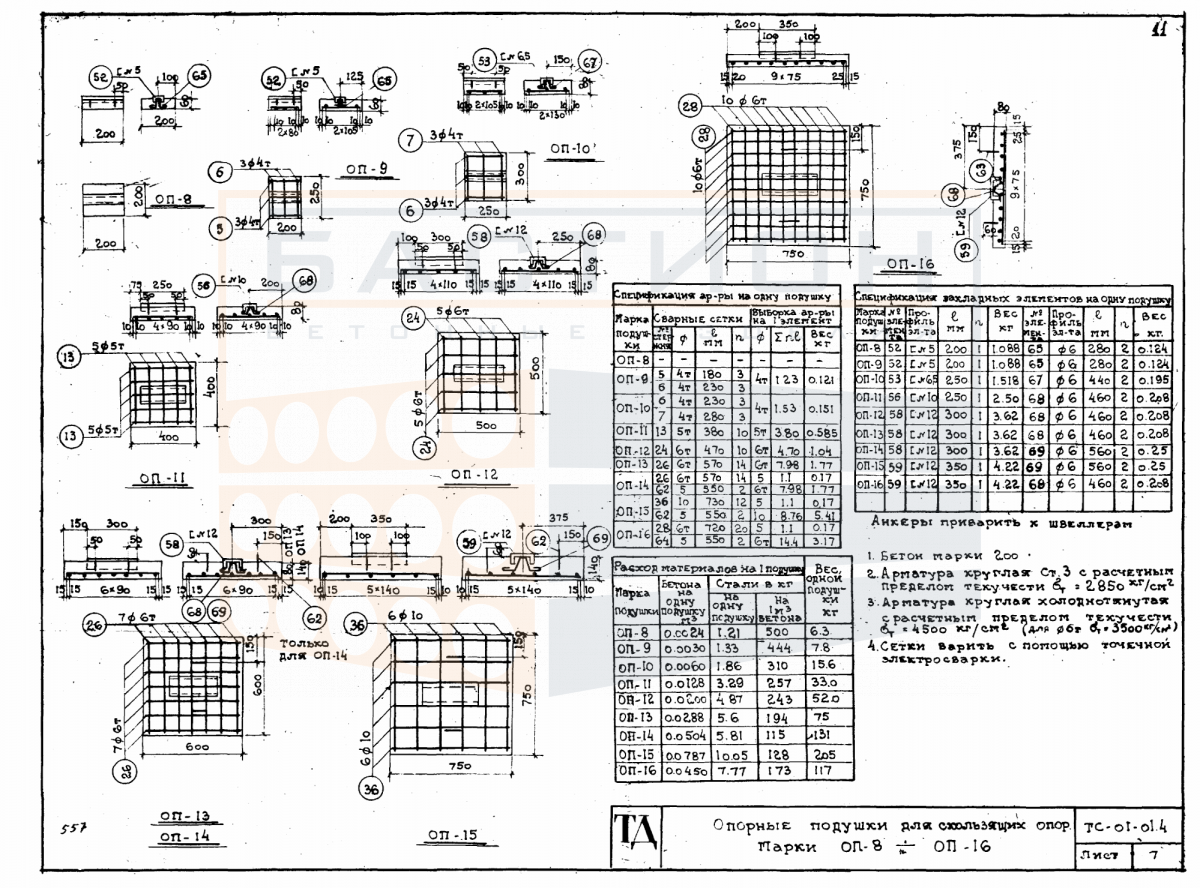

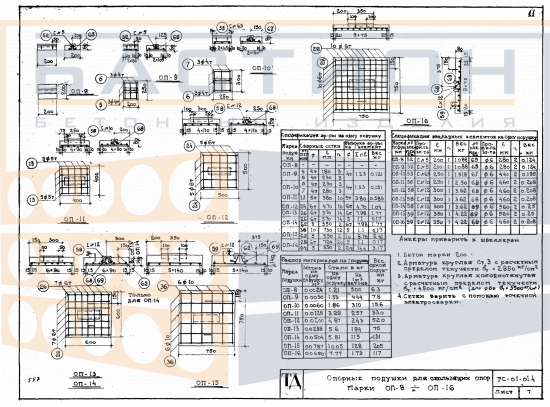

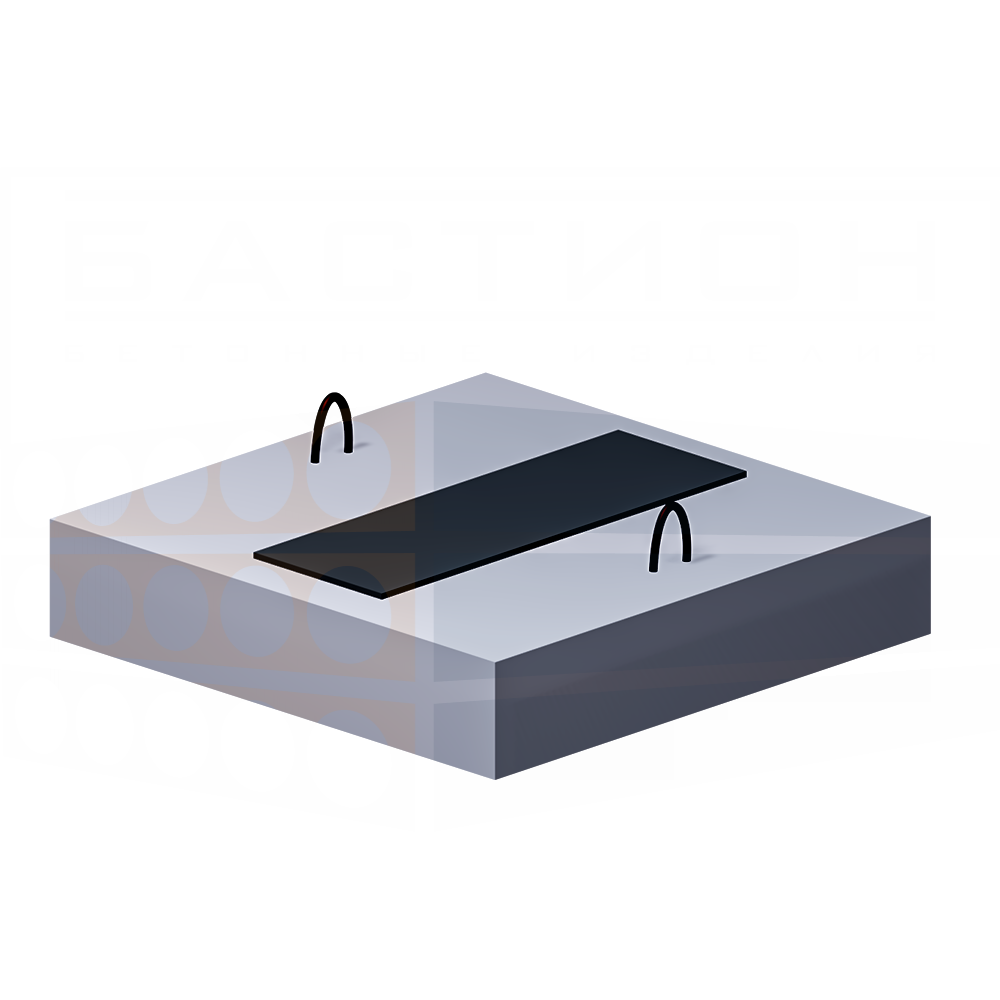

Опорная подушка ОП-10 имеет прямоугольную форму с габаритами 250×300×80 мм. Масса изделия по рабочему чертежу составляет 15,6 кг. Для изготовления применяется тяжёлый бетон класса В15. Конструкция армируется стальными элементами и предусматривает металлическую закладную деталь, обеспечивающую взаимодействие с элементами скользящей опоры. Расход стали на одно изделие составляет 1,86 кг.

Характеристики

• Марка — ОП-10

• Длина — 250 мм

• Ширина — 300 мм

• Высота — 80 мм

• Масса — 15,6 кг

• Класс бетона — В15

• Морозостойкость — F100

• Водонепроницаемость — W4

• Расход стали — 1,86 кг

• Объём бетона — 0,006 м³

• Транспортный объём — 0,006 м³

• Нормативный документ — серия ТС-01-01, выпуск 4



Применение

По серии ТС-01-01 подушка ОП-10 предусмотрена для трубопроводов с условным диаметром 250 и 300 мм. Максимальное расстояние между опорами составляет соответственно 7,0 и 8,0 м. Фактический шаг установки определяется проектной документацией с учётом расчётных нагрузок и условий эксплуатации тепловой сети.

При монтаже опорные подушки укладываются на плиты основания непроходного канала на цементном растворе. Установка выполняется с соблюдением проектных отметок, необходимых для равномерного опирания трубопровода на предусмотренные конструкцией опоры.

Транспортировка и хранение

Транспортирование и хранение изделий осуществляются с соблюдением мер, исключающих механические повреждения бетона и металлических закладных элементов. Подушки следует размещать на устойчивом основании с применением подходящих прокладок.
