Опорная подушка ОП-14 по серии ТС-01-01, выпуск 4

Железобетонная опорная подушка ОП-14 по серии ТС-01-01, выпуск 4, предназначена для устройства скользящих опор трубопроводов с засыпной теплоизоляцией в непроходных каналах наружных тепловых сетей. Изделие обеспечивает опирание трубопровода и передачу эксплуатационных нагрузок на основание канала.

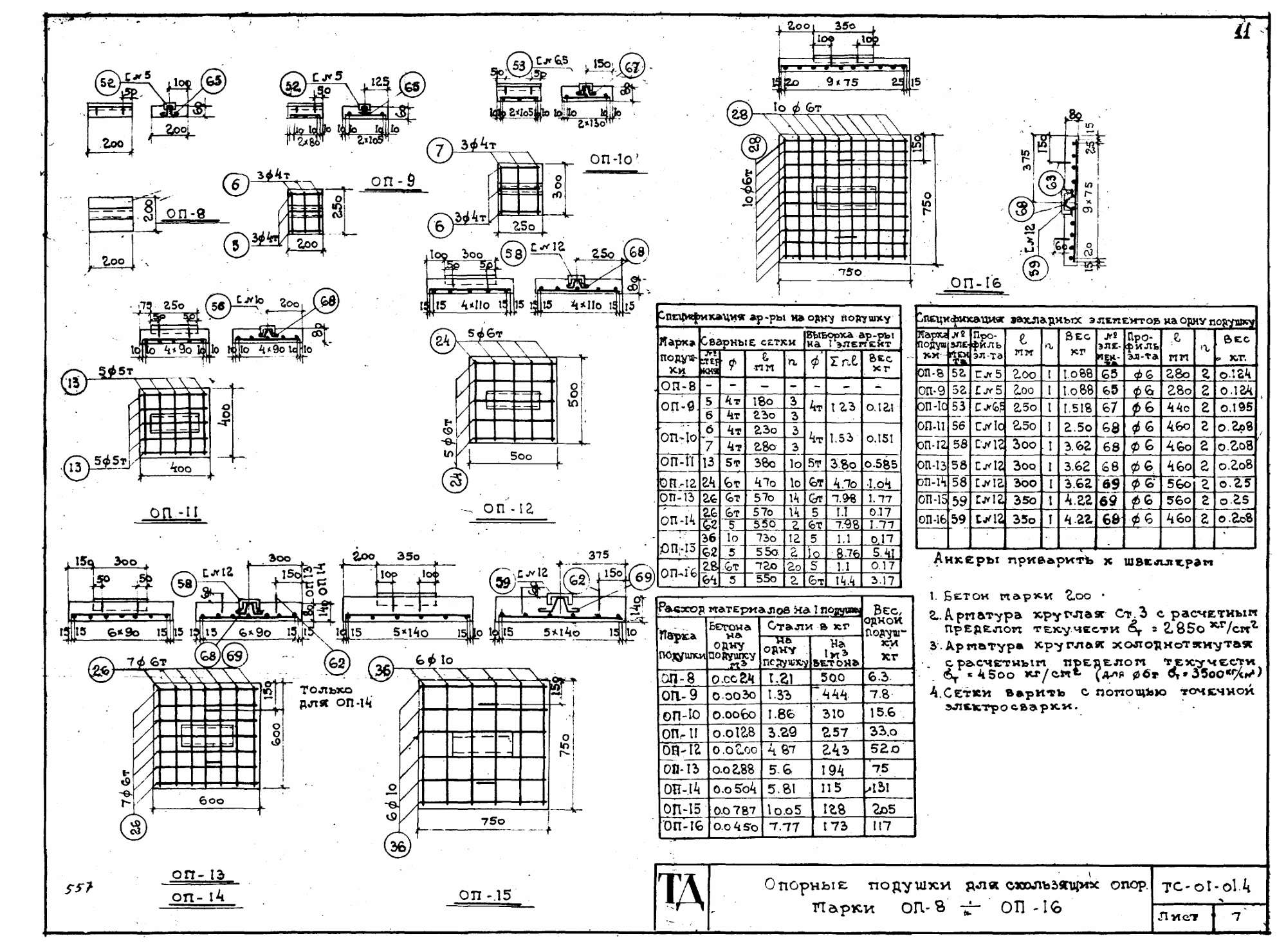

Опорная подушка ОП-14 имеет квадратную форму с габаритными размерами 600×600×140 мм и массой 131 кг. Для изготовления применяется тяжёлый бетон класса В15. Конструкция армируется сварными стальными сетками и предусматривает металлическую закладную деталь из швеллера № 12 с приваренными анкерными элементами. Расход стали на одно изделие составляет 5,81 кг.

Характеристики

• Марка — ОП-14

• Длина — 600 мм

• Ширина — 600 мм

• Высота — 140 мм

• Масса — 131 кг

• Класс бетона — В15

• Морозостойкость — F100

• Водонепроницаемость — W4

• Расход стали — 5,81 кг

• Объём бетона — 0,0504 м³

• Транспортный объём — 0,050 м³

• Нормативный документ — серия ТС-01-01, выпуск 4



Особенности и применение

ОП-14 представляет собой утолщённый вариант опорной подушки, предусмотренный серией ТС-01-01 для трубопроводов условным диаметром 600 мм с засыпной теплоизоляцией. В типовом решении максимальный шаг размещения опор составляет 10,0 м. По сравнению с ОП-13 изделие имеет увеличенную высоту и отличается конструкцией армирования, что необходимо учитывать при подборе.

Фактическое расстояние между опорами, их количество и схема размещения определяются проектной документацией с учётом характеристик трубопровода, расчётных нагрузок и условий эксплуатации тепловой сети.

При монтаже опорные подушки укладываются на плиты основания непроходного канала на цементном растворе. Установка выполняется с соблюдением проектных отметок, обеспечивающих правильное опирание трубопровода на предусмотренные конструкцией скользящие опоры.

Требования к морозостойкости и водонепроницаемости бетона уточняются в соответствии с проектной документацией и условиями эксплуатации.

Транспортировка и хранение

При транспортировании и хранении изделия размещают на устойчивом основании с использованием подходящих прокладок. Следует исключать ударные нагрузки, повреждения бетонных поверхностей и деформацию металлических закладных элементов.
