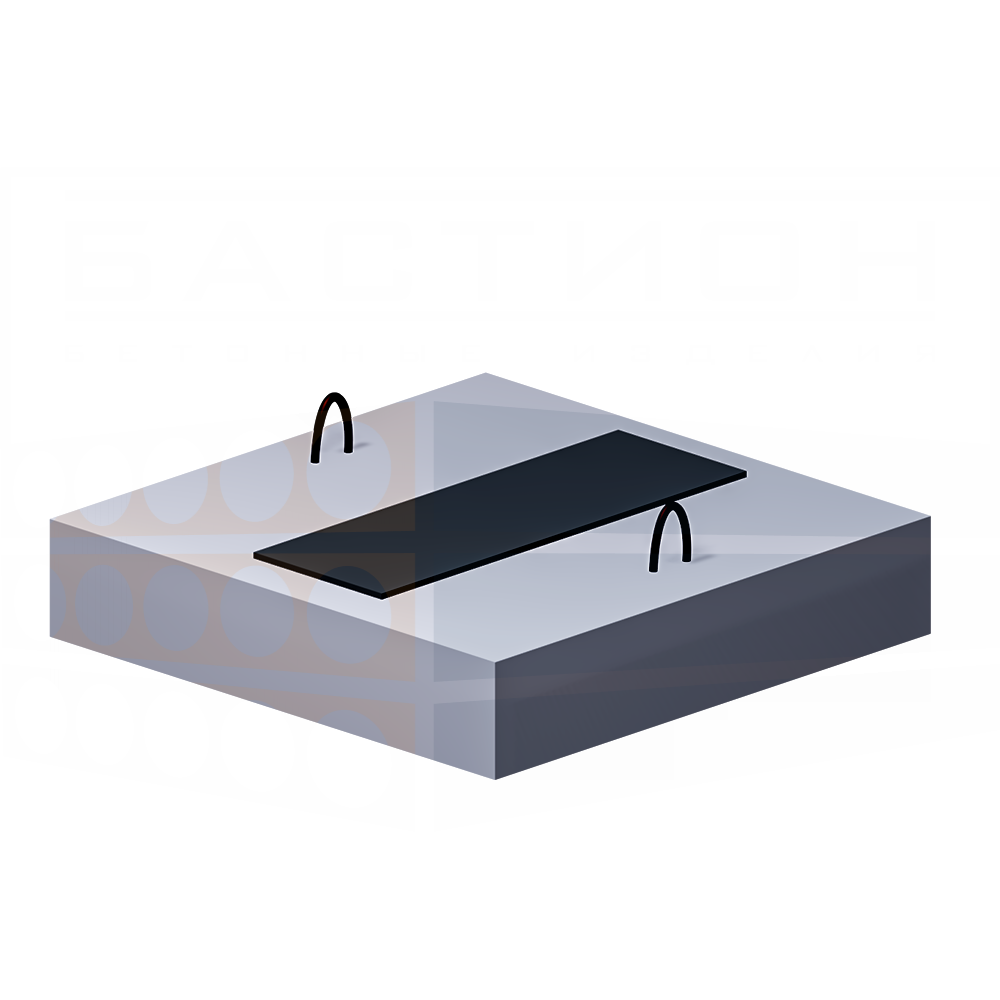

Опорная подушка ОП-16 по серии ТС-01-01, выпуск 4

Железобетонная опорная подушка ОП-16 по серии ТС-01-01, выпуск 4, предназначена для устройства скользящих опор трубопроводов с засыпной теплоизоляцией в непроходных каналах наружных тепловых сетей. Изделие обеспечивает опирание трубопровода и передачу эксплуатационных нагрузок на строительные конструкции основания канала.

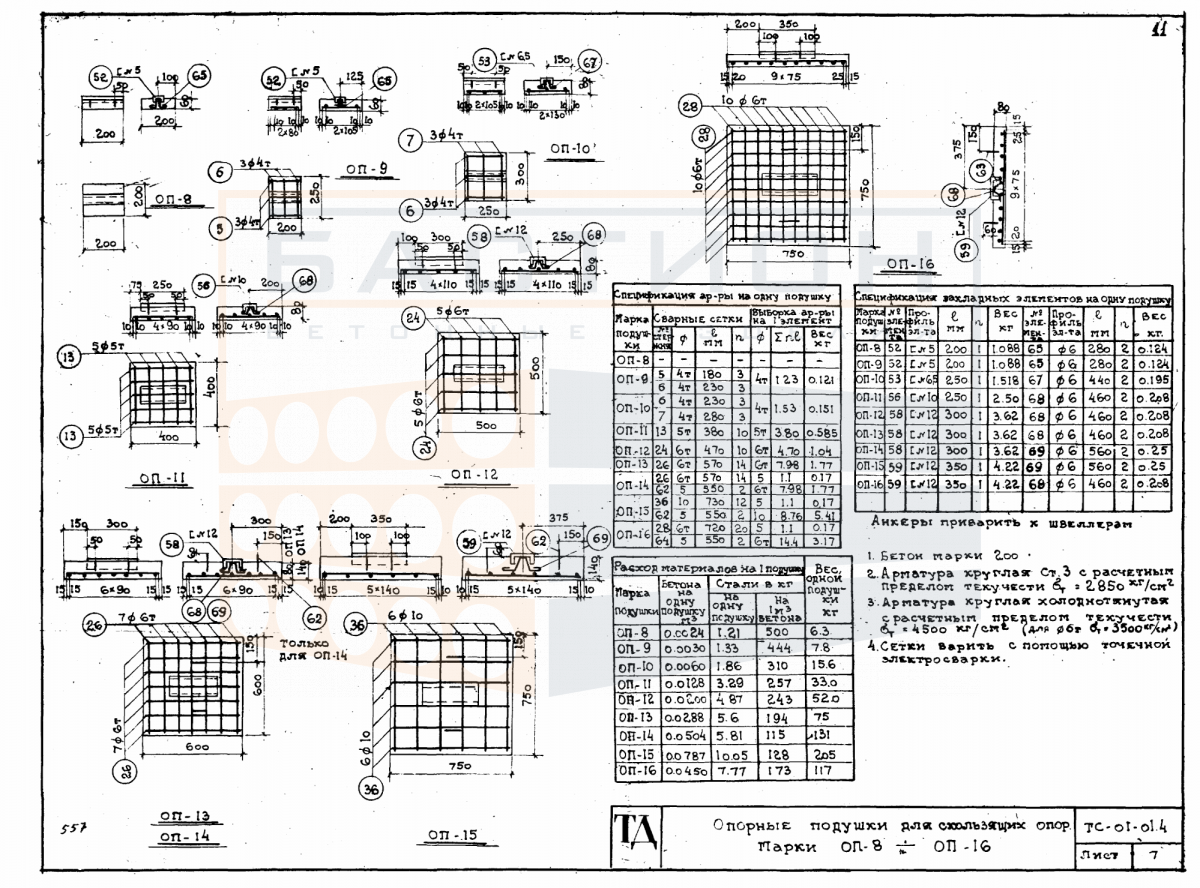

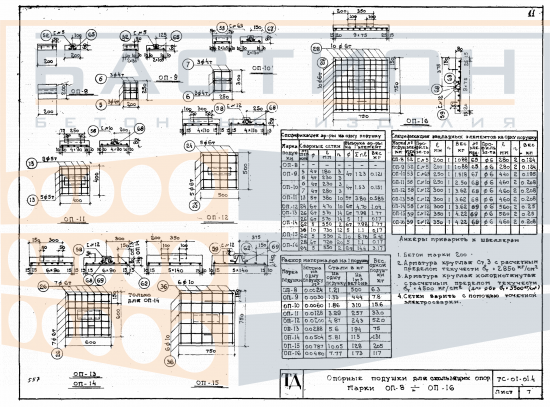

Опорная подушка ОП-16 имеет квадратную форму с габаритными размерами 750×750×80 мм и массой 117 кг. Для изготовления применяется тяжёлый бетон класса В15. Конструкция армируется сварной стальной сеткой и предусматривает металлическую закладную деталь из швеллера № 12 с приваренными анкерными элементами. Расход стали на одно изделие составляет 7,77 кг.

Характеристики

• Марка — ОП-16

• Длина — 750 мм

• Ширина — 750 мм

• Высота — 80 мм

• Масса — 117 кг

• Класс бетона — В15

• Морозостойкость — F100

• Водонепроницаемость — W4

• Расход стали — 7,77 кг

• Объём бетона — 0,045 м³

• Транспортный объём — 0,045 м³

• Нормативный документ — серия ТС-01-01, выпуск 4



Особенности и применение

По серии ТС-01-01 подушка ОП-16 предусмотрена для скользящих опор трубопроводов условным диаметром 700 мм с засыпной теплоизоляцией. В типовом решении максимальный шаг размещения опор составляет 5,0 м. В отличие от ОП-15, имеющей увеличенную высоту 140 мм и рассчитанной на шаг опор 10,0 м, ОП-16 отличается меньшей высотой и конструкцией армирования. Изделия не являются взаимозаменяемыми без проверки проектных нагрузок.

Фактическое расстояние между опорами, их количество и схема размещения определяются проектной документацией с учётом характеристик трубопровода, расчётных нагрузок и условий эксплуатации тепловой сети.

При монтаже опорные подушки укладываются на плиты основания непроходного канала на цементном растворе с соблюдением проектных отметок, обеспечивающих правильное опирание трубопровода на предусмотренные конструкцией скользящие опоры.

Требования к морозостойкости и водонепроницаемости бетона уточняются в соответствии с проектной документацией и климатическими условиями эксплуатации.

Транспортировка и хранение

При транспортировании и хранении изделия размещают на устойчивом основании с применением подходящих прокладок. Необходимо исключать ударные нагрузки, повреждения бетонных поверхностей и деформацию металлических закладных элементов.
