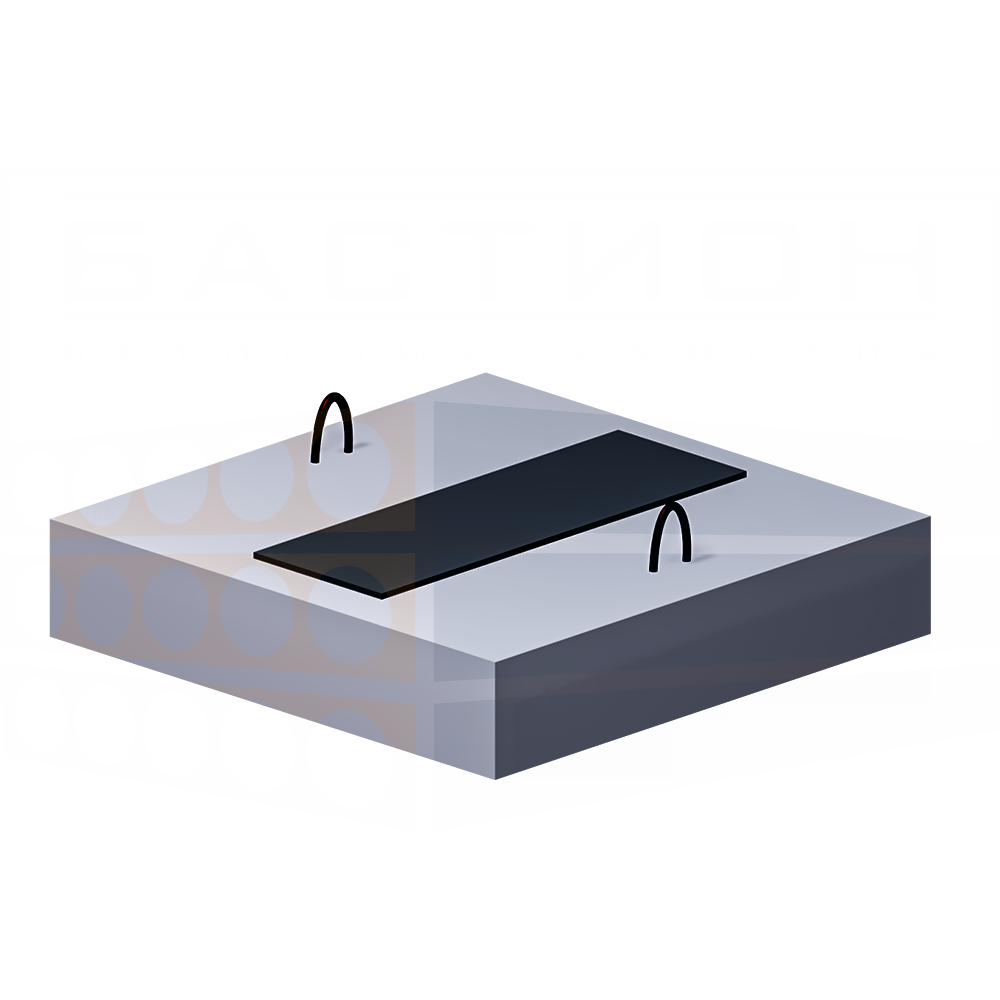

Опорная подушка ОП-13 по серии ТС-01-01, выпуск 4

Железобетонная опорная подушка ОП-13 по серии ТС-01-01, выпуск 4, предназначена для устройства скользящих опор трубопроводов с засыпной теплоизоляцией в непроходных каналах наружных тепловых сетей. Изделие обеспечивает опирание трубопровода и передачу эксплуатационных нагрузок на строительные конструкции основания канала.

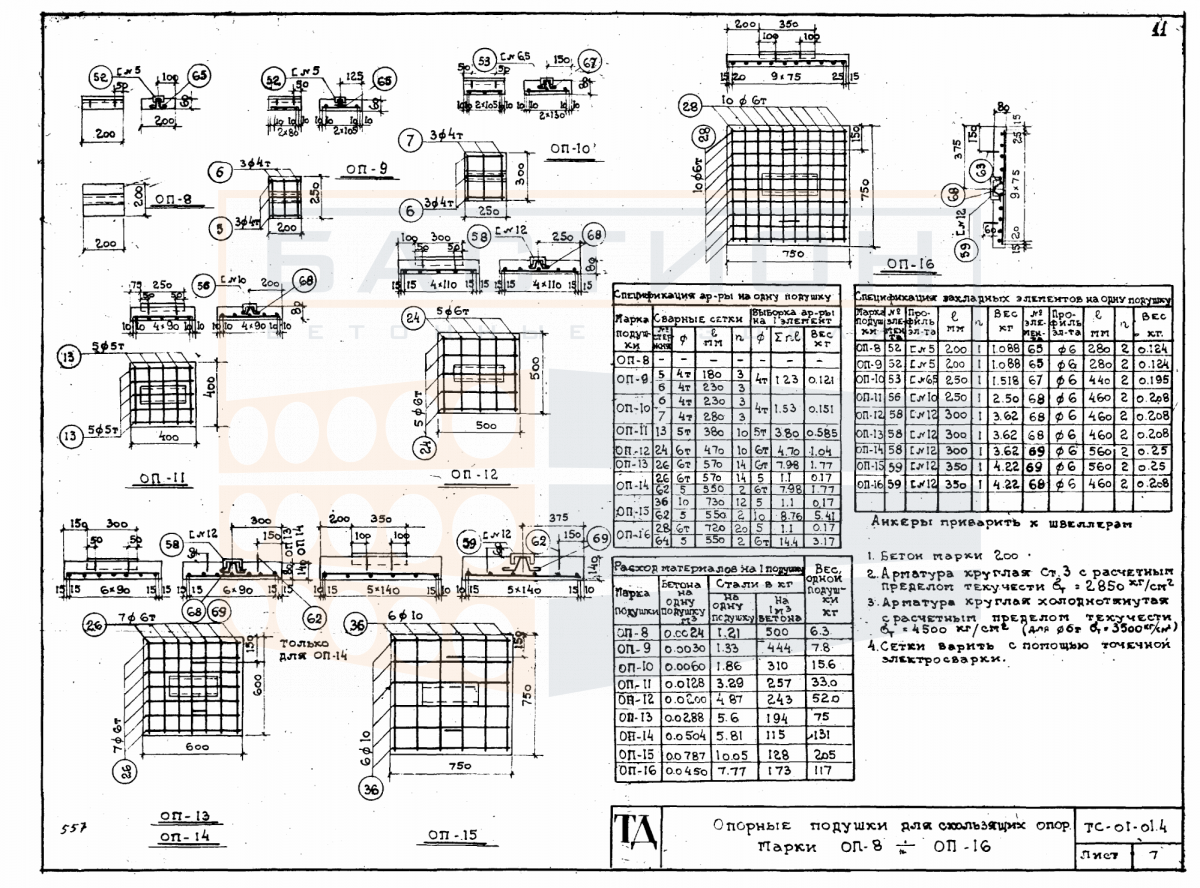

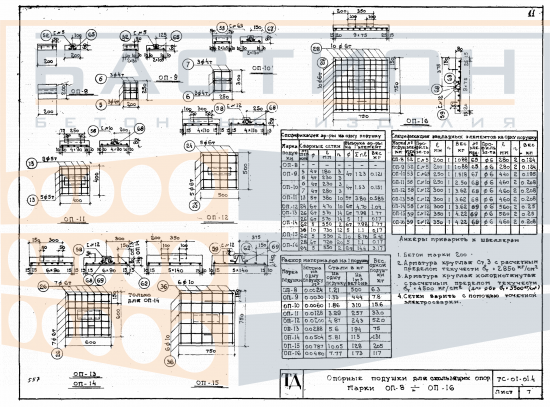

Подушка ОП-13 имеет квадратную форму с габаритными размерами 600×600×80 мм и массой 75 кг. Для изготовления применяется тяжёлый бетон класса В15. Конструкция армируется сварной стальной сеткой и предусматривает металлическую закладную деталь из швеллера № 12 с приваренными анкерными элементами. Расход стали на одно изделие составляет 5,60 кг.

Характеристики

• Марка — ОП-13

• Длина — 600 мм

• Ширина — 600 мм

• Высота — 80 мм

• Масса — 75 кг

• Класс бетона — В15

• Морозостойкость — F100

• Водонепроницаемость — W4

• Расход стали — 5,60 кг

• Объём бетона — 0,0288 м³

• Транспортный объём — 0,029 м³

• Нормативный документ — серия ТС-01-01, выпуск 4



Применение

По серии ТС-01-01 опорная подушка ОП-13 применяется для трубопроводов условным диаметром 500 и 600 мм с засыпной теплоизоляцией. Максимальный шаг размещения опор составляет соответственно 9,0 и 6,5 м. Фактическое расположение подушек определяется проектной документацией с учётом диаметра трубопровода, расчётных нагрузок и условий эксплуатации тепловой сети.

При монтаже опорные подушки укладываются на плиты основания непроходного канала на цементном растворе. Установка выполняется с соблюдением проектных отметок, обеспечивающих правильное опирание трубопровода на предусмотренные конструкцией скользящие опоры.

Требования к морозостойкости и водонепроницаемости бетона уточняются в соответствии с проектной документацией и условиями эксплуатации.

Транспортировка и хранение

Транспортирование и хранение изделий осуществляются на устойчивом основании с использованием подходящих прокладок. Необходимо исключать ударные нагрузки, повреждения бетонных поверхностей и деформацию металлических закладных элементов.
