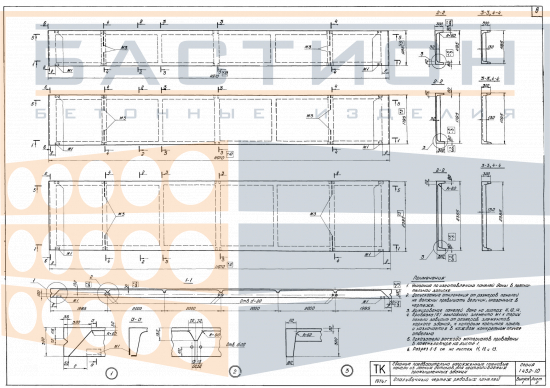

Панель стеновая ребристая рядовая из легких бетонов ПСЛ (АV, П, В) AIV-1-1 (2), серия 1.432-10 вып. 1

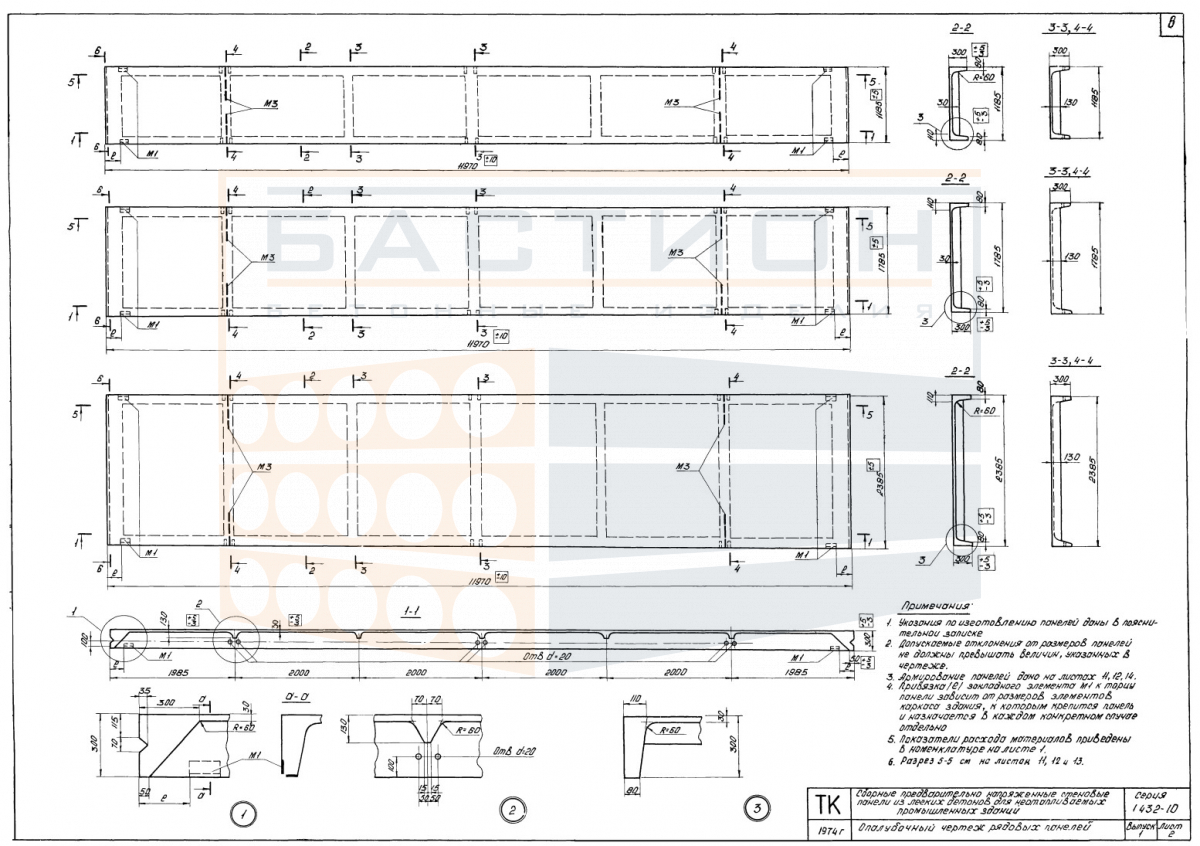

Панель стеновая ребристая рядовая из легких бетонов ПСЛ (АV, П, В) AIV-1-1 (2) — это сборный железобетонный элемент, применяемый для формирования вертикальных ограждающих и несущих стен в промышленных и гражданских зданиях. Изделие относится к типовым решениям серии 1.432-10 вып. 1, которая регламентирует геометрию, армирование и технические требования к ребристым панелям. Конструкция с продольными и поперечными ребрами обеспечивает необходимую жесткость при уменьшенной массе за счет использования легкого бетона. Панель воспринимает нагрузки от собственного веса, ветровые воздействия и усилия от опирающихся на нее элементов перекрытий или покрытий.

При установке в стеновое заполнение панель фиксируется в проектном положении с помощью сварки закладных деталей к несущим элементам каркаса. Отклонение от вертикали или смещение опорных зон снижает устойчивость конструкции и может вызвать перераспределение усилий, не предусмотренное проектом. Стыки между смежными панелями требуют герметизации и утепления для предотвращения промерзания и продувания. Повреждение ребер или монтажных петель при подъеме не допускается, так как это может нарушить целостность элемента и его способность воспринимать проектные нагрузки.

Область применения и технические особенности

Монтаж панелей выполняется на этапе возведения стенового каркаса после устройства фундаментов и колонн. Опирание панели производится на опорные столики или консоли колонн с последующей фиксацией сваркой. Взаимное положение панелей по вертикали и горизонтали выверяется по разбивочным осям. Для обеспечения совместной работы панелей в составе стены предусматривается заполнение вертикальных и горизонтальных швов цементно-песчаным раствором или бетоном с последующим уплотнением.

• Рядовая панель применяется для заполнения пролетов стен между колоннами, балками или другими несущими элементами, формируя сплошное ограждение.
• Ребристая конструкция с развитыми поперечными и продольными ребрами воспринимает изгибающие и сдвигающие усилия, обеспечивая пространственную жесткость стенового заполнения.
• Применение легкого бетона позволяет уменьшить массу панели и нагрузку на фундаменты при сохранении требуемой несущей способности и теплоизоляционных свойств.
• Закладные детали в теле панели обеспечивают надежное крепление к элементам каркаса с помощью электродуговой сварки и последующей антикоррозионной защиты.
• Вертикальные и горизонтальные швы между панелями герметизируются эластичными уплотнителями и мастиками для предотвращения промерзания, продувания и коррозии закладных деталей.
• Монтажные петли располагаются в опорных зонах панели; строповка производится за все петли одновременно с использованием траверс для исключения перекосов.
• Сверление дополнительных отверстий, вырезы или изменение геометрии панели допускается только по согласованию с проектной организацией; нарушение целостности ребер или армирования не допускается.

Требования к опиранию и фиксации панелей определяются рабочими чертежами серии 1.432-10 вып. 1 и проектом конкретного здания. При монтаже необходимо контролировать совпадение осей и отметок, а также состояние закладных деталей и монтажных петель. Нарушение технологии установки может привести к потере устойчивости стены и необходимости демонтажа панелей.

Правила хранения и транспортировки изделия

Складирование панелей производится в горизонтальном положении на ровном твердом основании. Допускается хранение в штабелях с укладкой на деревянные прокладки, расположенные строго в местах опорных зон. Высота штабеля ограничивается массой и схемой складирования, обеспечивающей устойчивость и сохранность ребер и монтажных петель.

Транспортировка панелей выполняется специализированным транспортом с обязательной фиксацией от продольных и поперечных смещений. Погрузка и разгрузка производятся с применением траверс и мягких строп; сбрасывание или перевозка навалом не допускается. При перевозке необходимо исключить ударные нагрузки по ребрам и торцевым граням панели.
