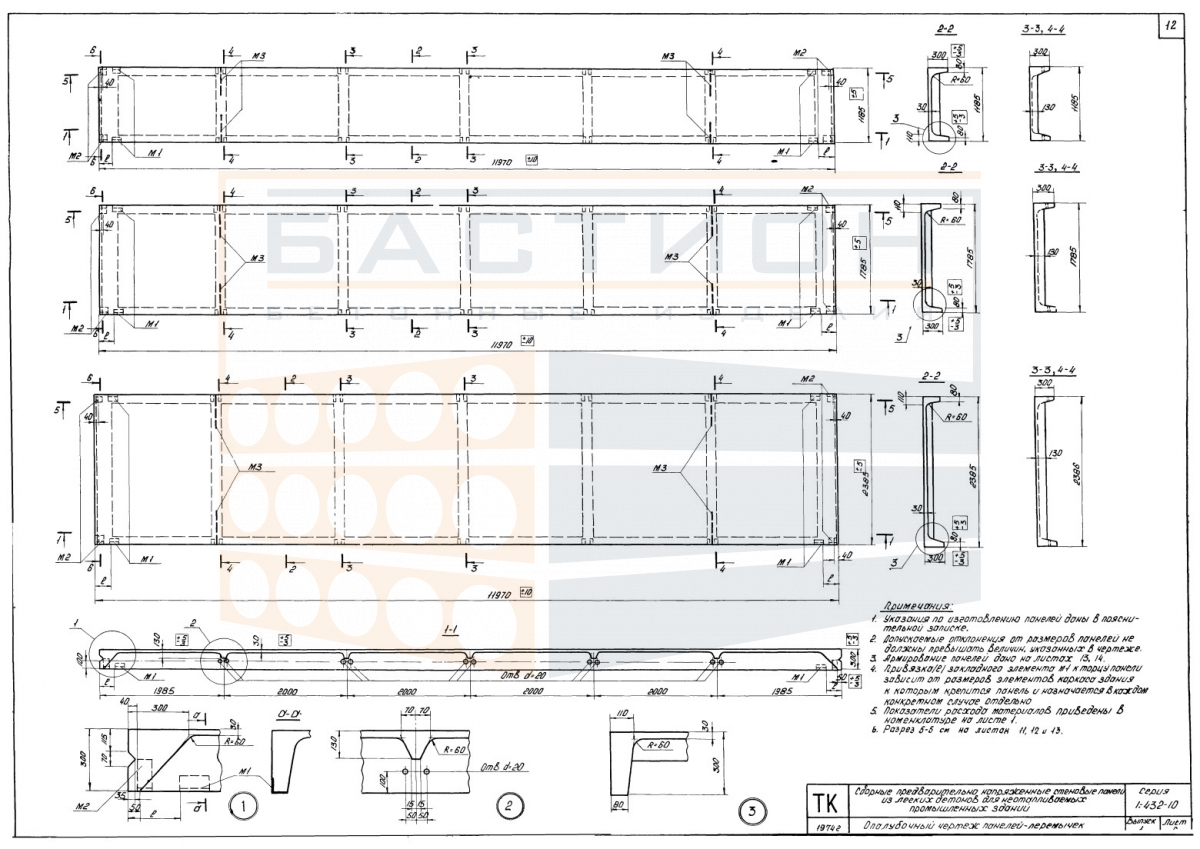

Панель-перемычка стеновая ребристая из легких бетонов ПСЛ (АV, П, В) AIV-4-1 (2), серия 1.432-10 вып. 1

Панель-перемычка стеновая ребристая из легких бетонов серии 1.432-10 — это сборный железобетонный элемент, используемый для перекрытия проемов в наружных и внутренних стенах зданий. Изделие воспринимает вертикальную нагрузку от вышележащих конструкций и перераспределяет её на простенки, обеспечивая жесткость стенового ограждения. Конструкция выполнена из легкого бетона, что снижает собственный вес элемента при сохранении несущей способности.

Применение таких панелей-перемычек актуально в каркасно-панельных и крупнопанельных зданиях, где требуется надежное сопряжение стеновых панелей над оконными и дверными проемами. Ребристая форма с продольными ребрами жесткости обеспечивает восприятие изгибающих моментов и равномерную передачу усилий на опорные зоны простенков. Ошибки при монтаже, такие как недостаточная глубина опирания или отклонение от проектного положения, могут привести к нарушению работы конструкции и снижению несущей способности стенового узла.

Область применения и технические особенности

Панели-перемычки ПСЛ по серии 1.432-10 вып. 1 предназначены для установки в стеновые конструкции с опиранием на железобетонные простенки или колонны. Монтаж элементов выполняют с применением кранового оборудования; строповка осуществляется за монтажные петли, расположенные в соответствии с рабочей документацией. Горизонтальность установки проверяют по отметкам, а опорные зоны перед укладкой очищают и выверяют по нивелиру. После установки производят омоноличивание стыков бетонной смесью для обеспечения совместной работы панели с примыкающими конструкциями.

• Панель работает в пролете между двумя опорными простенками, воспринимая изгибающие нагрузки от веса вышележащей стены и перекрытия. Ребристая конструкция с продольными ребрами обеспечивает повышенную жесткость при изгибе, что позволяет перекрывать проемы значительной ширины.
• Опирание панели должно производиться на заранее подготовленное основание с глубиной опирания, указанной в проекте; недопустимо опирание на невыровненные поверхности или участки с ослабленной несущей способностью.
• Торцевые зоны панели являются ответственными участками; повреждения торцов при строповке или складировании могут снизить несущую способность элемента и требуют визуального контроля перед монтажом.
• Швы между смежными панелями-перемычками заполняются бетоном класса не ниже проектного с обязательным вибрированием для обеспечения монолитности узла и равномерной передачи усилий.
• Монтаж панели в проектное положение производят строго по разбивочным осям; отклонение от оси не должно превышать допустимых значений, установленных СП 70.13330, и контролируется геодезическими измерениями.
• При установке более одной панели над одним проемом используют доборные элементы и анкеровку к несущим стенам согласно проекту, избегая смещения ребер и нарушения расчетной схемы.

Применение панелей-перемычек по серии 1.432-10 позволяет формировать стеновые проемы с равномерным распределением нагрузок и обеспечивает надежную связь между стеновыми панелями. Технология монтажа требует соблюдения проектных отметок и обязательного омоноличивания швов для достижения расчетной жесткости узла.

Правила хранения и транспортировки изделия

Хранение панелей-перемычек ПСЛ осуществляется на ровных твердых площадках, исключающих неравномерную осадку основания. Изделия складируют в рабочем горизонтальном положении на прокладках из пиломатериала, устанавливаемых в местах размещения монтажных петель. Прокладки вышележащих рядов должны располагаться строго над прокладками нижних рядов во избежание изгибающих усилий и повреждения ребер.

Транспортировка панелей производится автотранспортом с фиксацией элементов в кузове от продольных и поперечных смещений. Запрещается перевозить изделия навалом без специальных опорных приспособлений. При погрузке и выгрузке необходимо исключить ударные воздействия на торцовые участки и кромки ребер. Строповку выполняют за штатные монтажные петли с применением траверс, распределяющих нагрузку.
