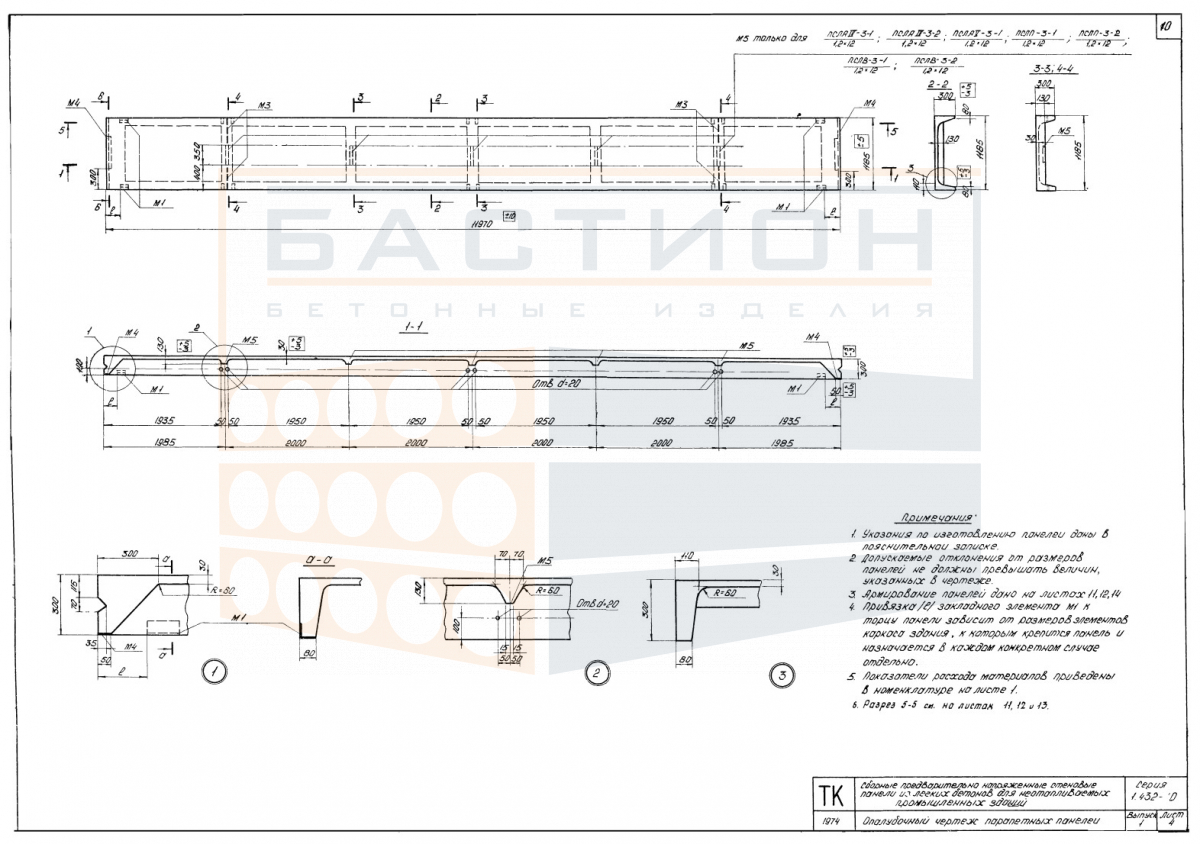

Панель стеновая ребристая парапетная из легких бетонов ПСЛ (АV, П, В) AIV-2-1 (2), серия 1.432-10 вып. 1

Панель стеновая ребристая парапетная из легких бетонов ПСЛ (АV, П, В) AIV-2-1 (2) серии 1.432-10 вып. 1 — это железобетонный элемент ограждения кровли, применяемый для устройства парапетов на покрытиях промышленных и общественных зданий. Изделие выполнено из легкого бетона на пористых заполнителях с внутренним стальным армированием, что обеспечивает необходимую несущую способность при сниженной массе. Ребристая конструкция панели повышает жесткость и устойчивость к ветровым и температурным воздействиям.

Продольные ребра панели воспринимают изгибающие нагрузки от собственного веса, ветра и возможных технологических воздействий, передавая их на несущие элементы каркаса здания. Ошибки при монтаже — недостаточная глубина опирания, перекос или повреждение торцов — могут привести к снижению прочности узла и нарушению герметичности кровли. Маркировка изделия связана с серией 1.432-10 вып. 1, где приведены параметры опирания, анкеровки и омоноличивания стыков.

Область применения и технические особенности

Панели устанавливаются в проектное положение на подготовленное основание с выверкой по осям и отметкам. Опирание осуществляется на железобетонные ригели или стеновые панели с обеспечением проектной глубины опирания. Торцевые зоны панели не должны повреждаться при строповке и разгрузке, так как это влияет на распределение усилий в зоне опирания. Сопряжение панелей между собой и с примыкающими конструкциями выполняется с последующим омоноличиванием швов по проекту.

• Работает в составе парапетного ограждения кровли, воспринимая ветровые нагрузки и обеспечивая безопасность эксплуатации покрытия.
• Передает нагрузки на несущий каркас здания через опорные узлы, проектная глубина опирания которых уточняется по рабочей документации серии 1.432-10.
• Ребристая конструкция панели обеспечивает пространственную жесткость при сравнительно небольшой массе, что снижает нагрузки на фундаменты и несущие конструкции.
• Монтажное положение панели проверяется по осям и отметкам; недопустимы перекосы и смещения, нарушающие горизонтальность и соосность ограждения.
• Швы между смежными панелями и в местах примыкания к кровельному ковру герметизируются по проектному решению для исключения протечек.
• Повреждения торцов, ребер и монтажных петель при строповке снижают несущую способность и требуют оценки пригодности изделия.
• Масса панели 2600 кг определяет требования к грузоподъемности крана и схеме строповки с учетом габаритной длины 11970 мм.

Проектная документация серии 1.432-10 вып. 1 регламентирует узлы опирания, анкеровку и омоноличивание стыков. Применение панелей без соблюдения указаний серии не допускается. Типичной ошибкой при монтаже является недостаточная глубина опирания или повреждение опорных зон, что может привести к потере устойчивости ограждения.

Правила хранения и транспортировки изделия

Панели складируются в горизонтальном положении на ровном твердом основании. Прокладки устанавливаются в местах опирания — под ребра в опорных зонах, при этом прокладки вышележащих рядов должны располагаться строго над прокладками нижних рядов. Высота штабеля определяется по условиям прочности изделий и устойчивости штабеля, но не должна превышать значений, указанных в схеме складирования. Запрещается складирование панелей с поврежденными торцами или ребрами.

Транспортировка осуществляется в горизонтальном положении с надежной фиксацией, исключающей смещение и удары. Панели не должны опираться на слабые кромки или монтажные петли. Погрузка и выгрузка производятся за монтажные петли с равномерной строповкой, исключающей перекос и раскачивание. Запрещается перевозка панелей навалом, а также сброс и волочение. Состояние панелей проверяется перед погрузкой: не допускаются трещины, сколы и дефекты, влияющие на эксплуатационную пригодность.
