Панель-перемычка стеновая ребристая из легких бетонов ПСЛ (АV, П, В) AIV-4-1, серия 1.432-10 вып. 1

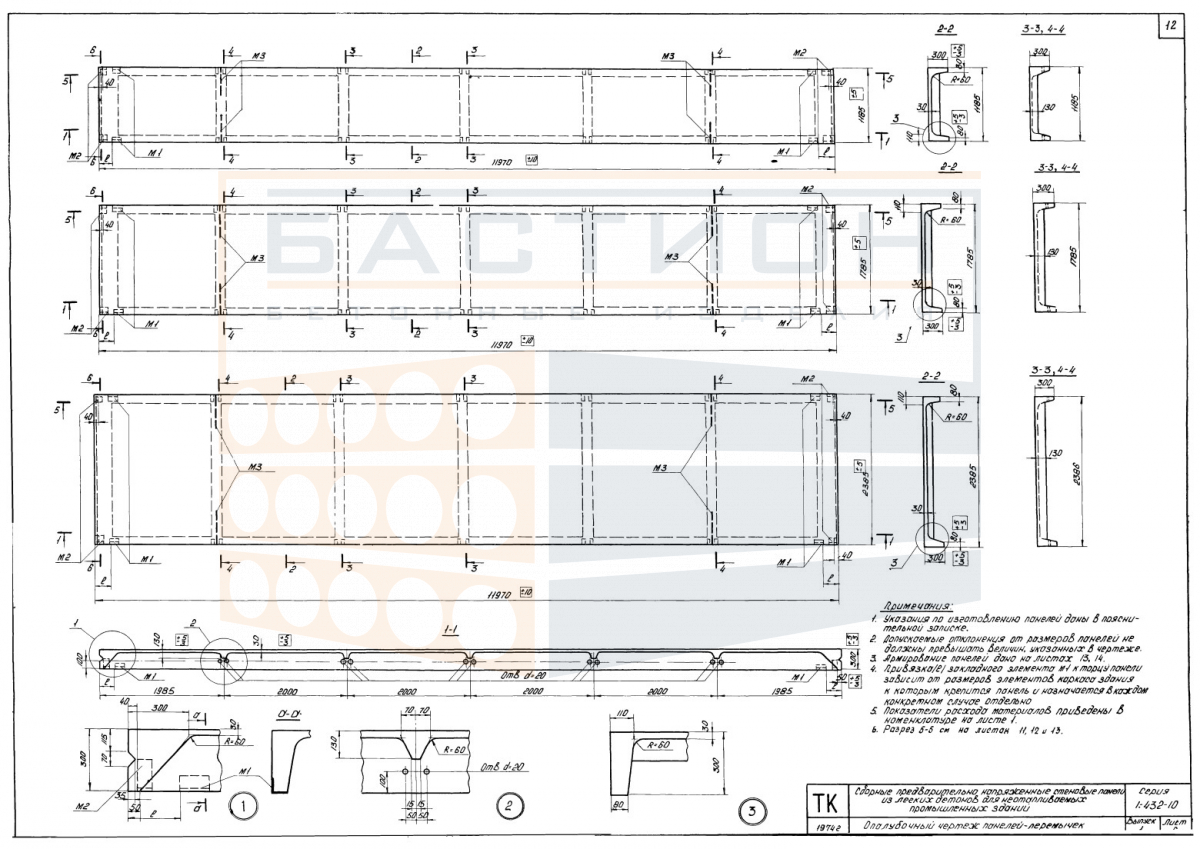

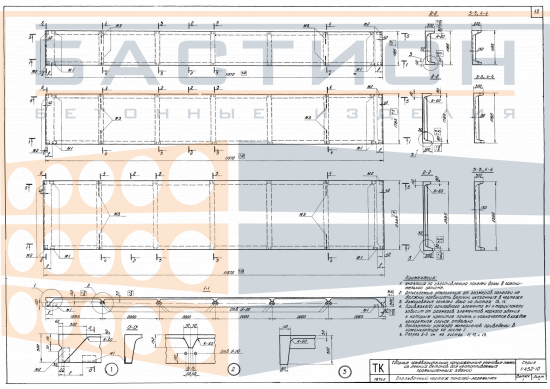

Панель-перемычка стеновая ребристая ПСЛ AIV-4-1 — это железобетонный элемент из легкого бетона, предназначенный для перекрытия проемов в наружных и внутренних стенах зданий. Изделие относится к серии 1.432-10 выпуск 1 и применяется в составе сборных конструкций жилых, общественных и промышленных зданий. Ребристая форма обеспечивает жесткость при сниженной массе, что позволяет уменьшить нагрузку на фундаменты и несущие стены.

Данная перемычка рассчитана на восприятие нагрузки от вышележащей кладки, перекрытий и других элементов стены. Она монтируется в проектное положение с опиранием на стеновые участки по торцам. Легкий бетон снижает массу элемента, однако требует аккуратного обращения при монтаже. Длина изделия (11970 мм) и масса (3800 кг) обусловливают необходимость применения крана соответствующей грузоподъемности и правильной строповки.

Область применения и технические особенности

Монтаж панели-перемычки осуществляется по рабочей документации серии 1.432-10 с обязательным соблюдением проектной глубины опирания. Элемент устанавливается на выверенный горизонт и фиксируется в осях. Ребра жесткости должны быть ориентированы вертикально; разворот ребер по горизонтали не допускается. Стыки между смежными перемычками и над ними омоноличиваются по проекту для обеспечения пространственной жесткости узла.

• Опирание панели производится на торцевые участки стен; глубина опирания задается проектом и контролируется при установке; уменьшение глубины опирания снижает несущую способность.
• Вертикальные ребра воспринимают изгибающие моменты от вышележащей кладки; монтаж с отклонением ребер от вертикали или повреждение ребер при строповке не допускаются.
• Легкий бетон уменьшает массу элемента, но требует осторожного обращения; сколы граней и торцов оголяют арматуру и снижают защиту арматуры от коррозии.
• Швы между перемычками в уровне проема заполняются бетонной смесью по проекту; допускается использование арматурных выпусков для анкеровки в стене.
• При установке в наружных стенах необходимо предусмотреть утепление торцов перемычек для исключения мостиков холода; конструкция узла согласовывается с теплотехническим расчетом.
• Маркировка изделия AIV-4-1 содержит сведения о типе, несущей способности и размерах; соответствие марки проекту проверяется до начала монтажа.

Требования к монтажному горизонту, размерам опорных площадок и армированию стыков определяются рабочей документацией на конкретное здание. Отклонение от проектного положения перемычки может привести к неравномерной осадке вышележащей стены и образованию трещин в примыкающей кладке.

Правила хранения и транспортировки изделия

Хранение панелей-перемычек осуществляется в горизонтальном положении на ровном твердом основании. Под торцевые опорные зоны укладываются деревянные прокладки сечением не менее 100х100 мм. Прокладки соседних ярусов должны располагаться строго одна над одной по вертикали для предотвращения изгиба изделий. Высота штабеля ограничивается условиями сохранности нижних элементов и доступом для строповки.

Транспортирование выполняется автотранспортом с жесткой фиксацией панелей в кузове. Погрузка и выгрузка производятся краном с использованием траверсы и строп, зацепляемых за предусмотренные захватные петли или отверстия. Перевозка изделий навалом, с опиранием на ребра или с ударными нагрузками на торцы запрещается. При складировании и транспортировании необходимо исключать повреждение легкого бетона и защитного слоя арматуры.
