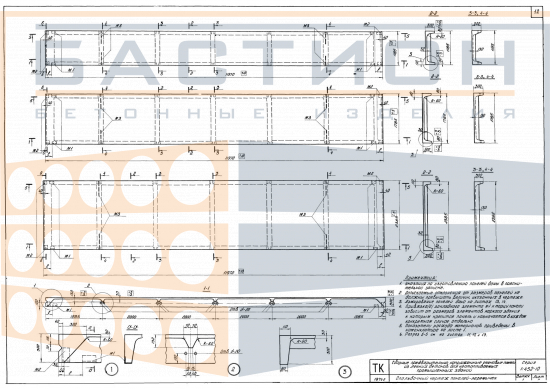

Панель-перемычка стеновая ребристая из легких бетонов ПСЛ (АV, П, В) AIV-4-1 (2), серия 1.432-10 вып. 1

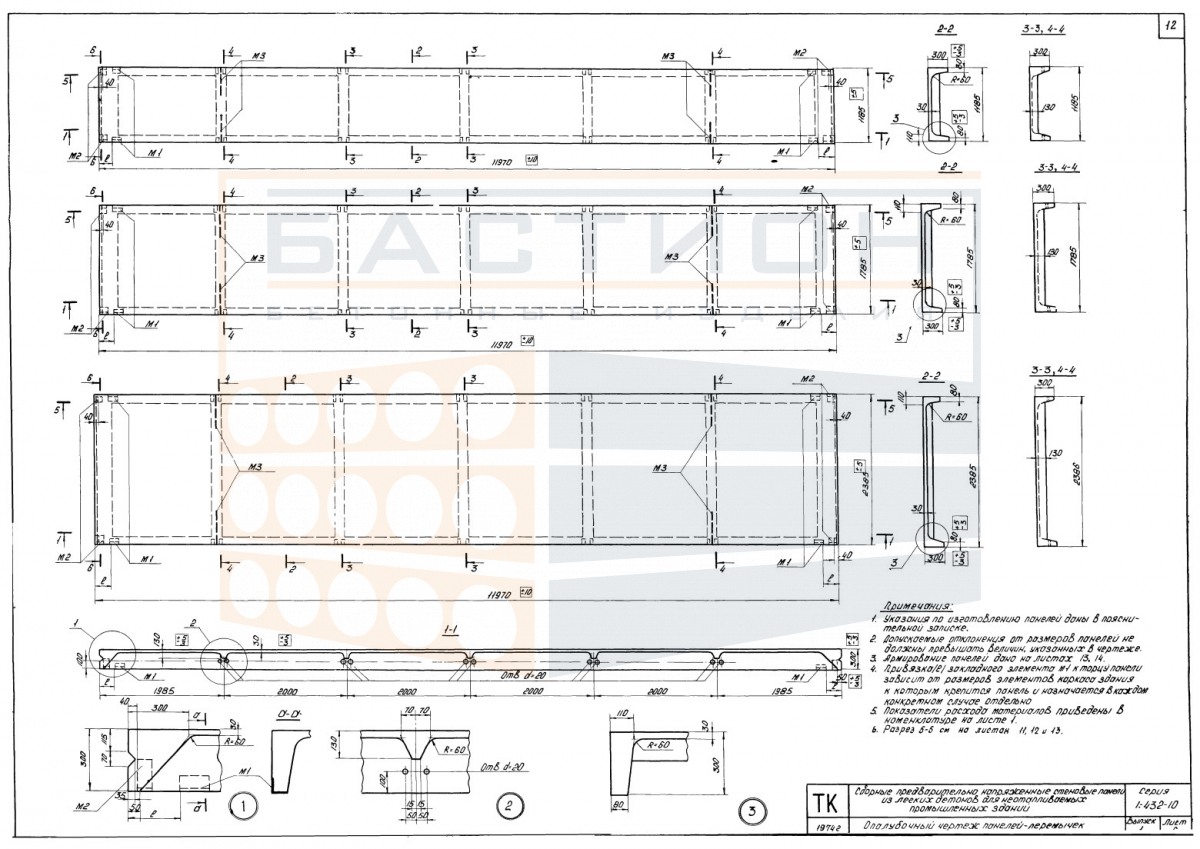

Панель-перемычка стеновая ребристая ПСЛ — это сборный железобетонный элемент, предназначенный для опирания вышележащих конструкций над оконными, дверными и технологическими проемами в несущих стенах. Ребристая конфигурация изделия обеспечивает восприятие изгибающих нагрузок при сокращении расхода тяжелого бетона за счет использования легких бетонов в заполнении.

Изделия данной марки относятся к серии 1.432-10 выпуск 1 и используются при проектировании жилых, гражданских и промышленных зданий. Конструкция работает как однопролетная балка, передавая нагрузку от стен и перекрытий на боковые участки стены или колонны. Неправильный выбор глубины опирания, нарушение схемы армирования или повреждение ребер при монтаже снижают несущую способность элемента и могут привести к образованию трещин в примыкающих участках кладки.

Область применения и технические особенности

Монтаж панелей-перемычек выполняется на выровненное основание из кладочного раствора по проектной отметке. Опирание осуществляется на опорные зоны стены или стальные закладные детали; минимальная глубина опирания задается рабочим проектом. Положение ребер при установке должно строго соответствовать схеме: ребра располагаются вниз, рабочая плоскость — вровень с плоскостью стены. Перед установкой проверяется горизонтальность опорных площадок и отсутствие сколов на торцах изделия.

• Панель-перемычка устанавливается с опиранием концов на несущие участки стены; глубина опирания определяется проектом и не должна быть менее расчетной величины, обеспечивающей передачу нагрузки без смятия кладки.
• Ребра жесткости, расположенные в нижней зоне, воспринимают основные растягивающие напряжения; повреждение ребер при строповке или разгрузке недопустимо, так как снижает несущую способность по изгибающему моменту.
• Для снижения собственного веса изделие выполнено из легкого бетона, что уменьшает нагрузку на стены и позволяет применять панели увеличенной длины (до 11970 мм) в конструкциях с ограниченной несущей способностью основания.
• Сопряжение перемычки с вышележащим рядом кладки выполняется через выравнивающий слой раствора; при наличии пустот над панелью предусматривается их заполнение по проекту для исключения концентрации напряжений.
• Транспортирование и складирование допускается только в горизонтальном положении с опорой на деревянные прокладки, располагаемые в зоне опорных участков; расстояние между прокладками не должно превышать 3 м по длине изделия.
• При подъеме используются все монтажные петли; строповка за ребра или торец без петель запрещена из-за риска локального разрушения легкого бетона.

Соблюдение указанных монтажных правил обеспечивает проектное распределение нагрузки и предотвращает появление трещин в кладке и самом изделии. Контроль положения перемычки после установки выполняется по нивелиру или уровню; отклонение от горизонтали не должно превышать допусков, установленных в проекте.

Правила хранения и транспортировки изделия

Панели-перемычки складируются на выровненной площадке с твердым покрытием в один ярус. Под опорные зоны (концы и середину) укладываются деревянные прокладки с сечением не менее 50х100 мм, обеспечивающие зазор от земли не менее 50 мм. Прокладки нижележащего ряда располагаются строго над прокладками вышележащего, если штабелирование допускается по условиям прочности легкого бетона — высота штабеля не должна превышать двух рядов.

При транспортировке изделие закрепляется в кузове во избежание продольных и поперечных смещений. Укладка навалом не допускается, а также не допускается опирание ребрами на жесткие элементы кузова. Погрузка и разгрузка производятся с использованием траверс или мягких стропов, исключающих повреждение кромок и монтажных петель. Поднимать изделие разрешается только за штатные петли после проверки их целостности.
