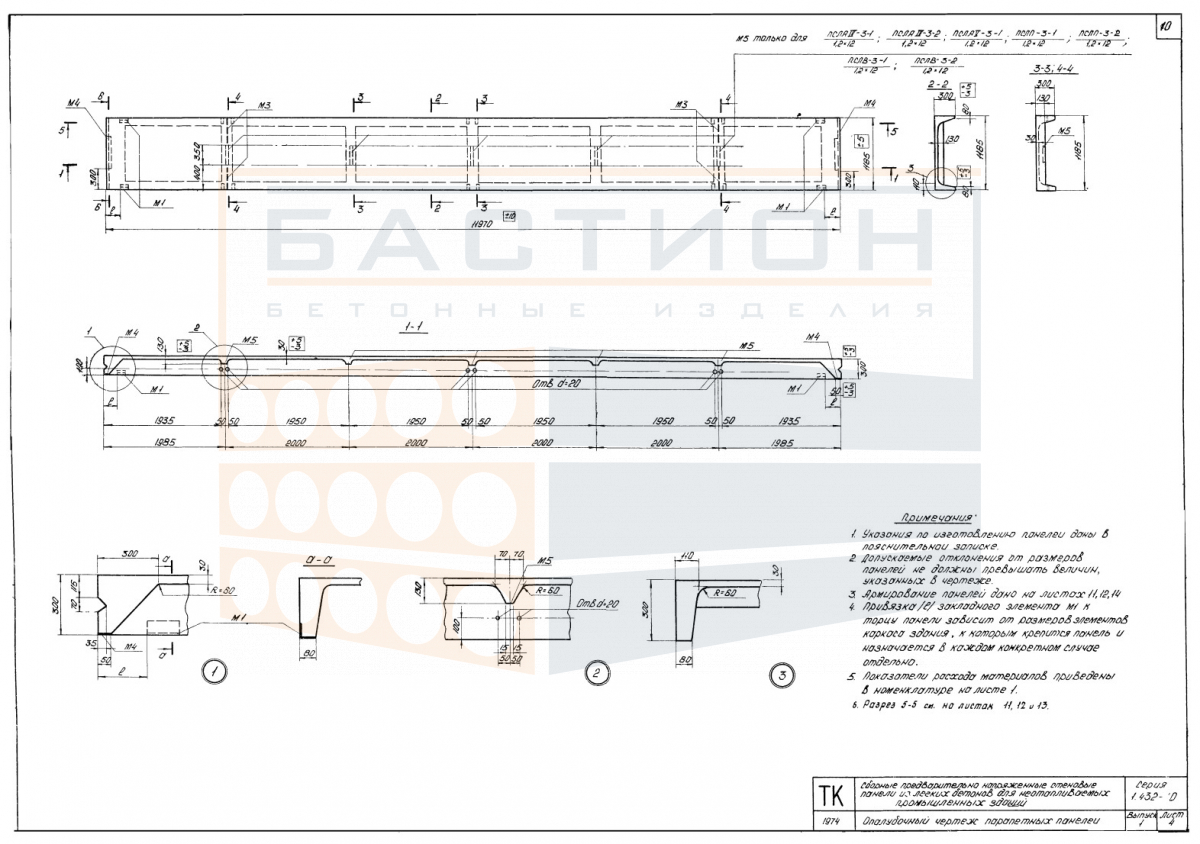

Панель стеновая ребристая парапетная из легких бетонов ПСЛ (АV, П, В) AIV-3-1 (2), серия 1.432-10 вып. 1

Панель стеновая ребристая парапетная из легких бетонов ПСЛ (АV, П, В) AIV-3-1 (2) — это железобетонный элемент ограждения кровли, формирующий парапетный узел здания. Изделие относится к серии 1.432-10 вып. 1 и предназначено для установки по периметру плоских и скатных кровель промышленных и гражданских объектов.

Основная функция панели — защита кровельного ковра от ветрового воздействия и организация примыкания кровли к вертикальным конструкциям. Ошибки при монтаже, такие как нарушение вертикальности или недостаточное закрепление, приводят к деформации ограждения и снижению герметичности стыков.

Область применения и технические особенности

Установка панелей выполняется на железобетонные колонны или стеновые панели каркаса. Опирание осуществляется через закладные детали с последующей сваркой и омоноличиванием швов. При монтаже обязательна выверка по вертикали и горизонтали для обеспечения прямолинейности парапета.

• Используется для ограждения кровель в составе парапетных узлов зданий различного назначения.
• Ребристая конструкция с продольными ребрами жесткости обеспечивает восприятие ветровых нагрузок и собственного веса.
• Легкий бетон снижает нагрузку на несущий каркас и упрощает монтаж по сравнению с тяжелыми аналогами.
• Стыки между панелями заполняются бетоном или герметиком по проекту, герметизация выполняется с учетом температурных деформаций.
• Подъем и установка производятся за монтажные петли с применением траверсы, исключающей перекос и повреждение ребер.
• Глубина опирания и шаг закладных деталей задаются рабочей документацией серии 1.432-10 вып. 1.

В процессе эксплуатации парапетная панель воспринимает ветровые нагрузки и передает их на каркас здания. Анкеровка и омоноличивание стыков выполняются строго по проекту для обеспечения совместной работы элементов ограждения.

Правила хранения и транспортировки изделия

Изделия складируются в горизонтальном положении на ровном твердом основании. Прокладки устанавливаются в зоне опорных ребер и располагаются строго по вертикали в штабеле. Высота штабеля ограничивается грузоподъемностью средств и прочностью нижнего элемента. Не допускается складирование с опиранием на ребра за пределами опорных зон.

Транспортировка производится на специализированных панелевозах с фиксацией от продольного и поперечного смещения. Панели опираются на деревянные брусья, расположенные в местах установки прокладок. Погрузка и разгрузка выполняются с использованием мягких строп или траверсы, исключающей ударные нагрузки и повреждение монтажных петель.
