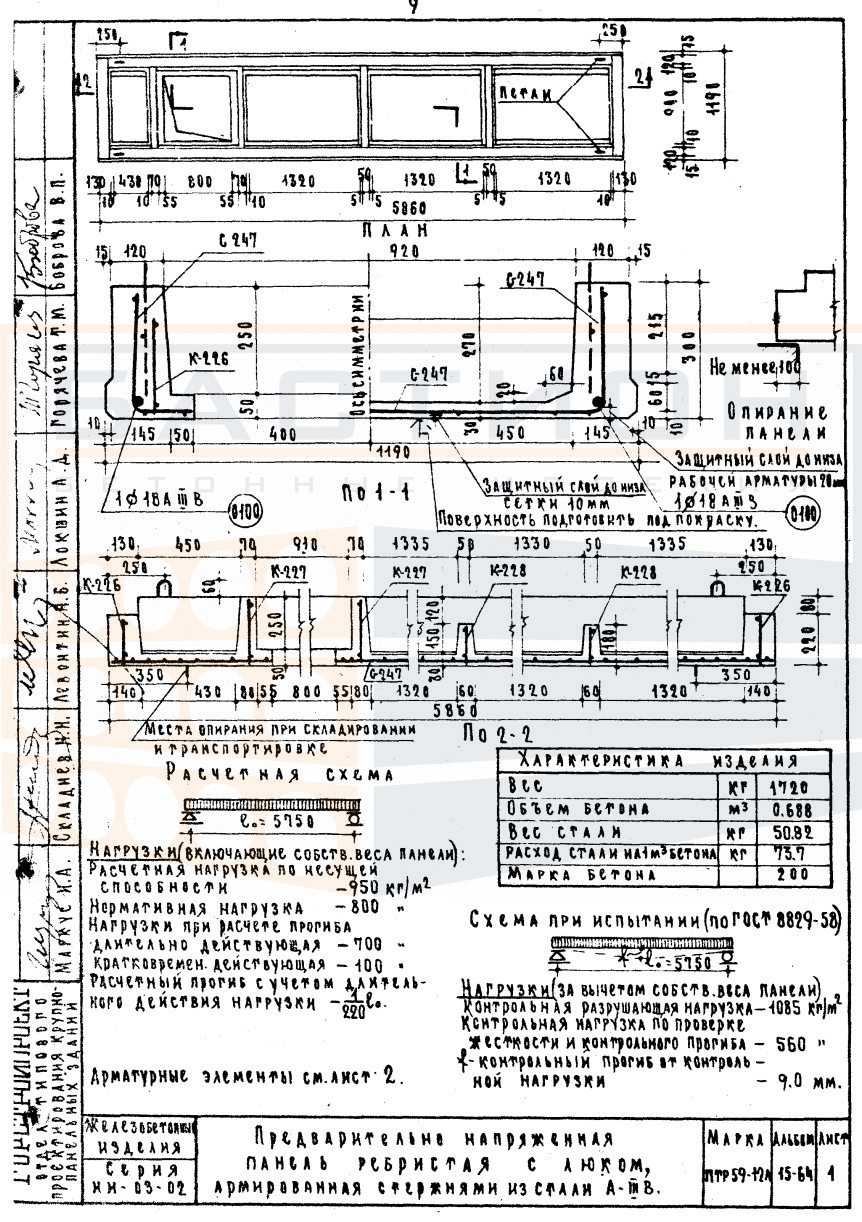

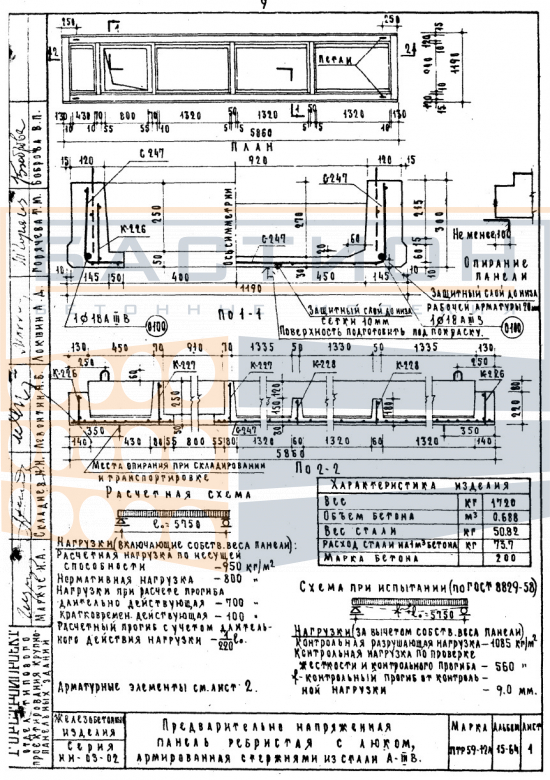

Ребристая плита ПТР 59-12 л (АIIIв), серия ИИ-03-02, альбом 15-64

Ребристая плита ПТР 59-12 л (АIIIв) серии ИИ-03-02, альбом 15-64 — это сборный железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или подвального перекрытия. Изделие воспринимает нагрузки от пола, оборудования и людей, передавая их на несущие стены, балки или ригели. Продольные ребра плиты обеспечивают жесткость конструкции и распределение изгибающих усилий по длине пролета. Маркировка плиты связана с решениями серии ИИ-03-02 и альбома 15-64, регламентирующими типоразмеры и армирование.

Плита применяется в производственных и гражданских зданиях. Параметры опирания, глубина заделки в стены и схема анкеровки задаются рабочей документацией серии. При монтаже требуется контроль горизонтальности опорных плоскостей и точного положения плиты по осям. Нарушение глубины опирания или перекос плиты при укладке приводит к неравномерному распределению нагрузки и может вызвать трещины в опорной зоне. Для исключения повреждений ребер запрещается установка плиты на неподготовленное основание с неровностями.

Область применения и технические особенности

Монтаж плиты выполняется с использованием крана за монтажные петли. Укладка допускается только на несущие конструкции, предусмотренные проектом. Опирание плиты на стены, балки или ригели производится по слою цементно-песчаного раствора. Толщина опорных площадок и способ фиксации уточняются по альбому серии. После выверки положения плиты швы между соседними элементами омоноличиваются, а анкерные выпуски при необходимости свариваются.

• Плита рассчитана на восприятие равномерно распределенных и сосредоточенных нагрузок в соответствии с проектными решениями серии ИИ-03-02.
• Продольные ребра работают как главные изгибаемые элементы, поперечные ребра обеспечивают пространственную жесткость и распределение усилий.
• Опирание плиты выполняется на стены, балки или ригели с обязательным заполнением швов цементным раствором для равномерной передачи нагрузки.
• Монтажные петли используются для строповки и выверки; после установки петли могут быть обрезаны или загнуты по проекту, без повреждения бетона.
• Не допускается монтаж плиты на неподготовленное основание с перепадами высот, превышающими допустимые отклонения по плоскостности.
• Торцевые участки плиты являются опорными зонами, их повреждение при разгрузке или складировании снижает несущую способность.

Для обеспечения совместной работы плит в диске перекрытия швы между ними омоноличиваются, а анкерные связи устанавливаются по проекту. Нарушение технологии омоноличивания снижает пространственную жесткость перекрытия и может привести к потере устойчивости отдельных элементов.

Правила хранения и транспортировки изделия

Изделия складируются в горизонтальном положении на ровном твердом основании. Прокладки из пиломатериала устанавливаются в местах опорных зон, строго одна над другой по вертикали. Высота штабеля ограничивается схемой складирования, исключающей повреждение нижних плит от сжатия. Рабочие поверхности и монтажные петли защищаются от загрязнения и механических воздействий.

Транспортировка выполняется в горизонтальном положении с фиксацией от смещения. Запрещается перевозка плит навалом или в наклонном положении без специальных упоров. Погрузка и выгрузка производятся траверсой или стропами за монтажные петли. Сбрасывание и удары о борта транспортного средства не допускаются.
