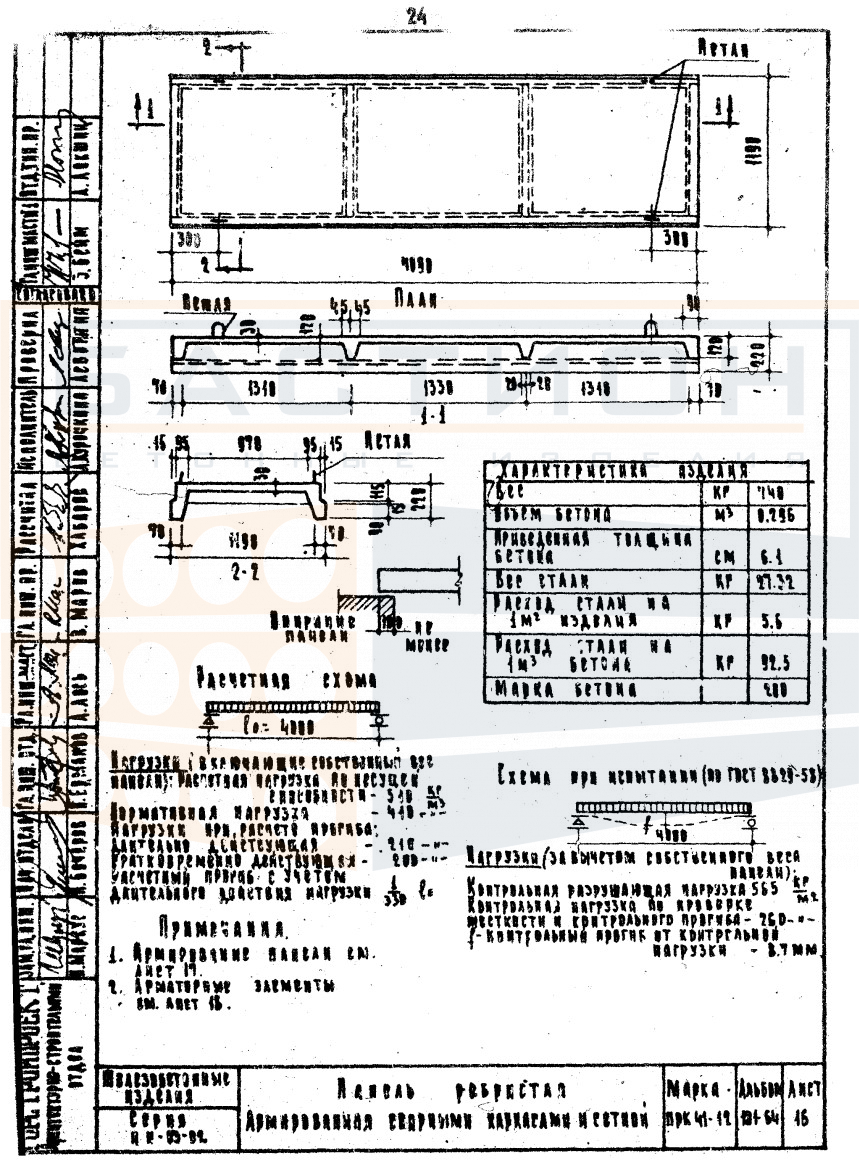

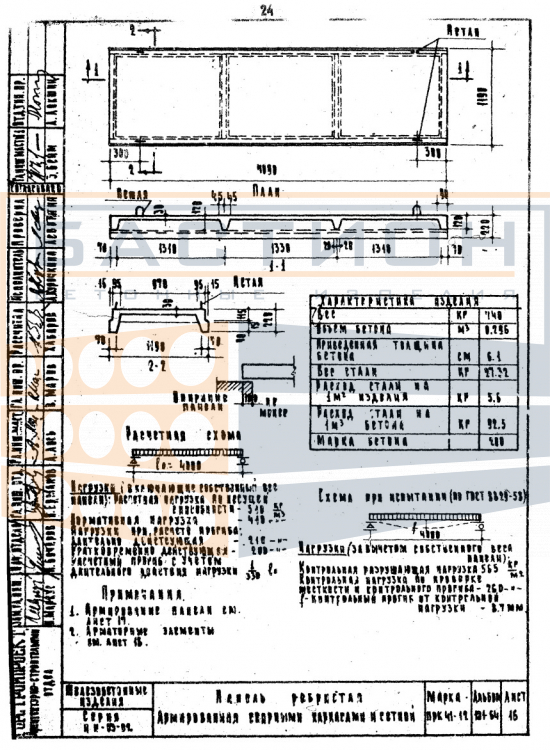

Ребристая плита ПРК 41-12, серия ИИ-03-02, альбом 101-64

Ребристая плита ПРК 41-12 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного перекрытия или покрытия. Изделие относится к серии ИИ-03-02, альбом 101-64, и предназначено для восприятия вертикальных нагрузок от пола, перегородок, оборудования и временных воздействий с последующей передачей усилий на несущие стены, балки или ригели.

Конструкция плиты включает продольные ребра жесткости, которые обеспечивают изгибную прочность при работе в пролете. Применение ребристых плит типа ПРК характерно для промышленных и гражданских зданий с шагом колонн или опор до 6 м. Маркировка изделия соответствует типоразмеру, где 41 — расчетная длина в дециметрах, 12 — ширина в дециметрах. Проектные параметры опирания, анкеровки и омоноличивания стыков уточняются по рабочей документации серии.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные несущие опоры — стены, ригели или балки, с обеспечением проектной глубины опирания. Ребра изделия при монтаже ориентируются вниз, что обеспечивает корректную работу сечения на изгиб. Сопряжение плит между собой и с опорными конструкциями предусматривает заполнение швов бетоном или раствором по проекту. Анкеровка плит в несущие элементы исключает смещение и повышает пространственную жесткость перекрытия.

• Изделие работает в пролете между опорами, воспринимая равномерно распределенную и сосредоточенную нагрузки, передаваемые от вышележащих конструкций.
• Опирание плиты осуществляется на полки ригелей, стены или балки по схеме, заданной рабочими чертежами серии ИИ-03-02, с контролем горизонтальности опорной плоскости.
• Продольные ребра и верхняя полка образуют замкнутое сечение, обеспечивающее жесткость при изгибе и распределение нагрузки по ширине элемента.
• Швы между смежными плитами заполняются цементно-песчаным раствором или бетоном; омоноличивание выполняется после установки всех плит участка и выверки их положения.
• При монтаже не допускается опирание плиты на ребра, не предусмотренные проектом, а также повреждение торцевых зон и монтажных петель при строповке.
• Отверстия для пропуска инженерных коммуникаций выполняются только в местах, указанных в проекте, без нарушения целостности ребер и арматурных выпусков.
• Хранение плит на стройплощадке осуществляется в штабелях на ровном основании с прокладками в опорных зонах, исключающими контакт ребер с грунтом и деформации.

Точность установки плиты по высотным отметкам и осям контролируется перед замоноличиванием; отклонения не должны превышать допусков, установленных проектом. Нарушение требований к опиранию или качеству швов может привести к снижению несущей способности перекрытия.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на выровненной, очищенной от снега и мусора площадке. Под каждое ребро в местах опирания устанавливаются деревянные или бетонные прокладки толщиной не менее 50 мм; прокладки соседних ярусов располагаются строго по одной вертикали. Высота штабеля не должна превышать значений, исключающих появление трещин от собственного веса верхних плит, и рассчитывается по проекту с учетом массы и габаритов изделий.

Транспортировка выполняется в положении, близком к проектному (ребрами вниз), с надежной фиксацией плит в кузове для исключения смещения и ударов. Запрещается перевозка навалом или с опиранием на слабые кромки. Строповка производится за монтажные петли с использованием траверс или строп, исключающих перекос и раскачивание груза. При разгрузке не допускается сбрасывание плит и ударное воздействие на ребра и торцы.
