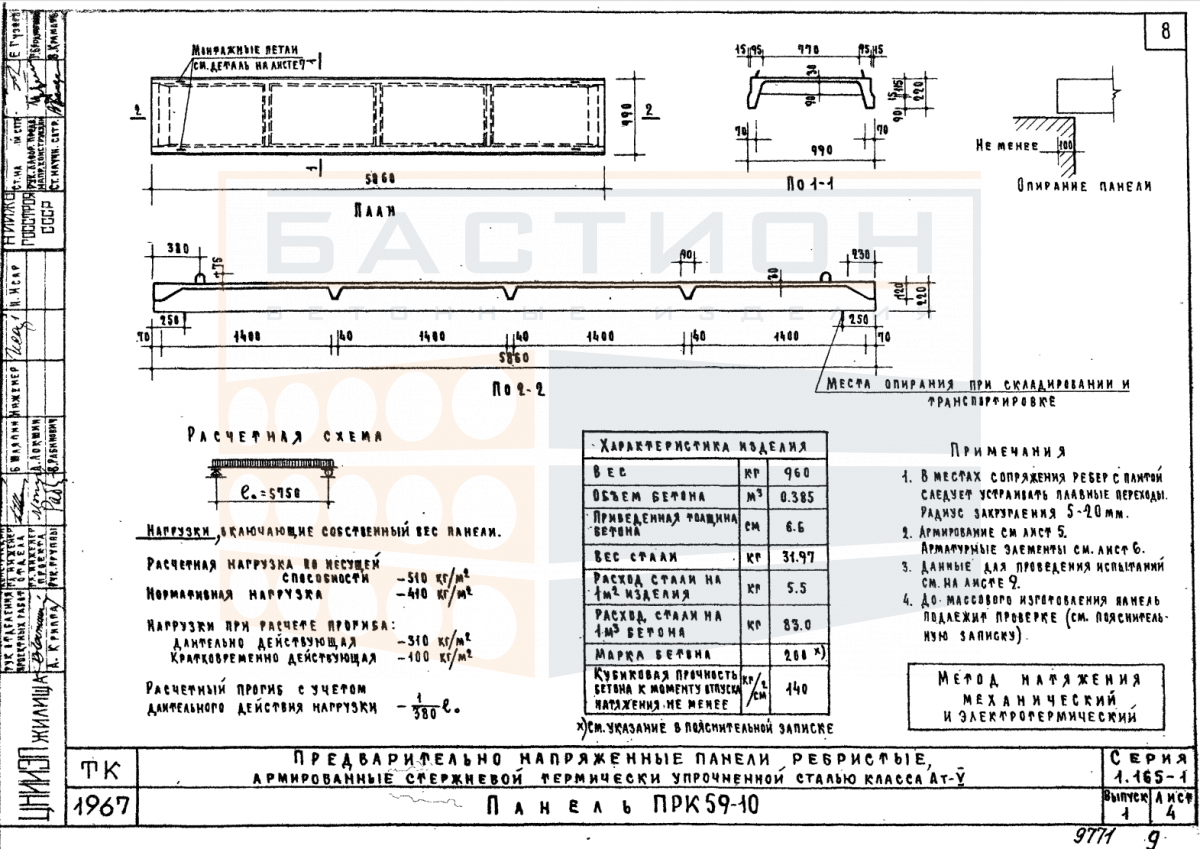

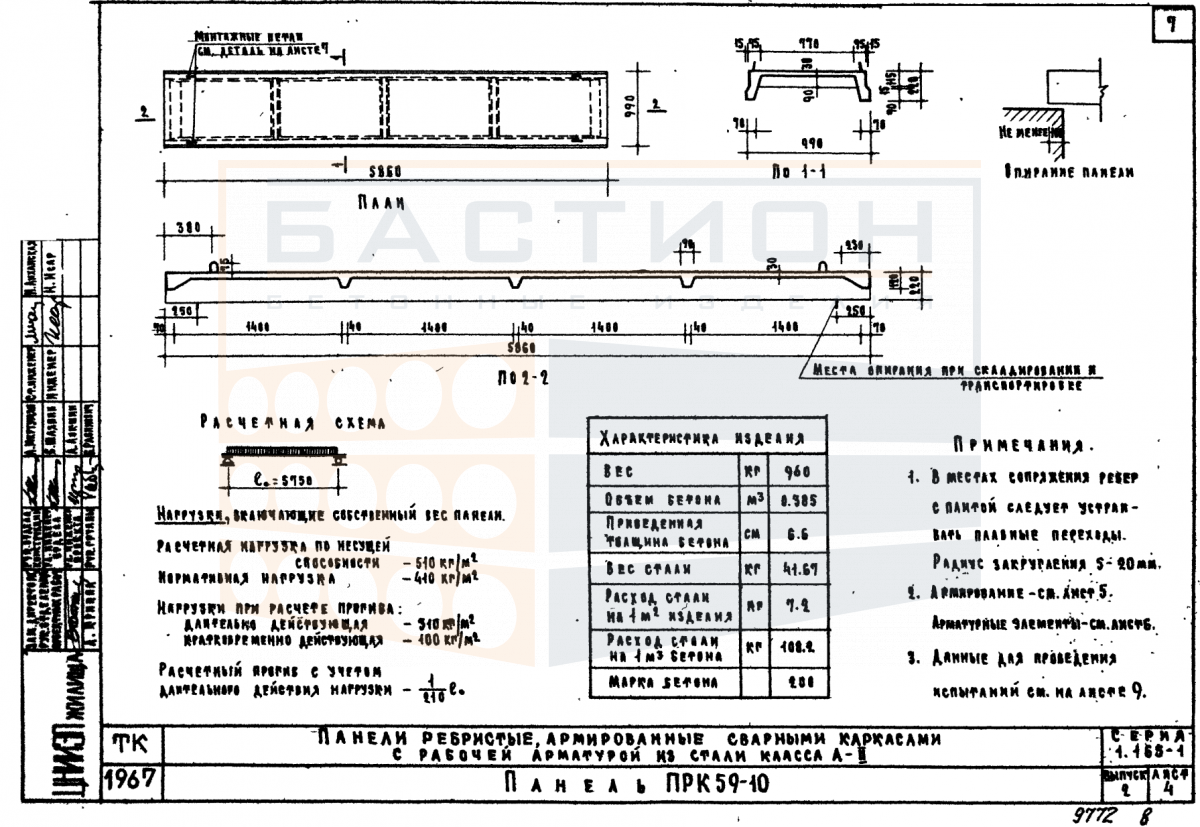

Панель покрытия ребристая ПРК 59-10, серия 1.165-1, выпуски 1, 2

Панель покрытия ребристая ПРК 59-10 — это железобетонный элемент, предназначенный для устройства покрытий (кровель) и перекрытий в зданиях с железобетонным каркасом. Изделие относится к серии 1.165-1, выпуски 1 и 2, разработанной для применения в промышленных и общественных сооружениях. Конструкция панели с ребрами жесткости обеспечивает восприятие изгибающих нагрузок при работе в пролете.

Панели ПРК 59-10 применяются в качестве несущих элементов покрытий с рулонной кровлей или под последующее утепление. Основная нагрузка от собственного веса, снега и эксплуатационных воздействий передается на стены, балки или ригели через опорные зоны. Неправильная ориентация ребер или недостаточная глубина опирания могут привести к нарушению распределения усилий и снижению несущей способности.

Область применения и технические особенности

Монтаж панелей ПРК 59-10 выполняется в проектное положение на выверенные опорные площадки. Опирание осуществляется по двум сторонам – на ригели, балки или стены. Торцевые зоны ребер должны быть защищены от повреждений при строповке и установке. Швы между смежными панелями заполняются по проекту с применением цементно-песчаного раствора или мелкозернистого бетона. Возможно омоноличивание стыков с анкеровкой для обеспечения пространственной жесткости диска покрытия.

• Ориентация ребер панели при монтаже должна совпадать с продольным направлением пролета; поворот панели относительно осей не допускается.
• Глубина опирания панели на несущие конструкции задается проектной документацией; типовые величины опирания определяются по чертежам серии 1.165-1.
• Строповка панели производится за четыре монтажные петли с использованием траверсы, исключающей перекос и ударные нагрузки.
• При установке панели необходимо контролировать горизонтальность верхней плоскости и совпадение отметок с расчетными уровнями.
• Анкерные связи между панелями и каркасом устанавливаются по узлам, предусмотренным чертежами серии 1.165-1.
• Не допускается опирание панели на неровные или неочищенные опорные участки, а также установка с зазорами, превышающими допустимые по проекту.
• Пустоты в панелях не предназначены для прокладки инженерных коммуникаций без соответствующего конструктивного усиления.

Таким образом, корректный монтаж и сопряжение панелей ПРК 59-10 с несущим каркасом обеспечивают совместную работу элементов покрытия как единой жесткой диафрагмы.

Правила хранения и транспортировки изделия

Хранение панелей осуществляется в горизонтальном положении на ровных площадках с твердым покрытием. Прокладки под опорные зоны должны располагаться строго по вертикали и исключать прогиб панели. Складские штабеля формируются с учетом массы и геометрии изделий; высота штабеля ограничивается из условий несущей способности нижних слоев и устойчивости.

Транспортировка панелей производится в вертикальном или горизонтальном положении с надежной фиксацией от смещения. При погрузке и разгрузке запрещается сбрасывание и перемещение панелей волоком. Монтажные петли используются только по прямому назначению; их повреждение при транспортировке недопустимо. Перед установкой панели следует проверить отсутствие трещин, сколов и дефектов, влияющих на несущую способность.
