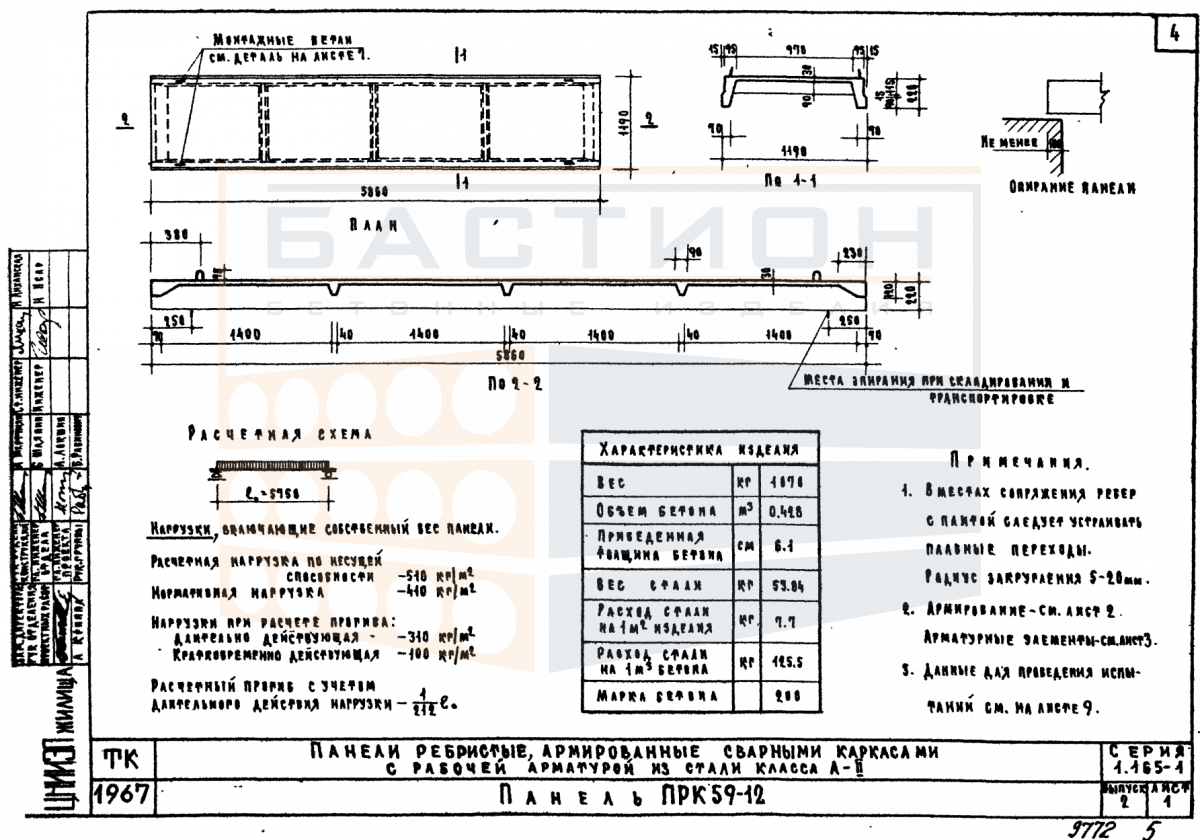

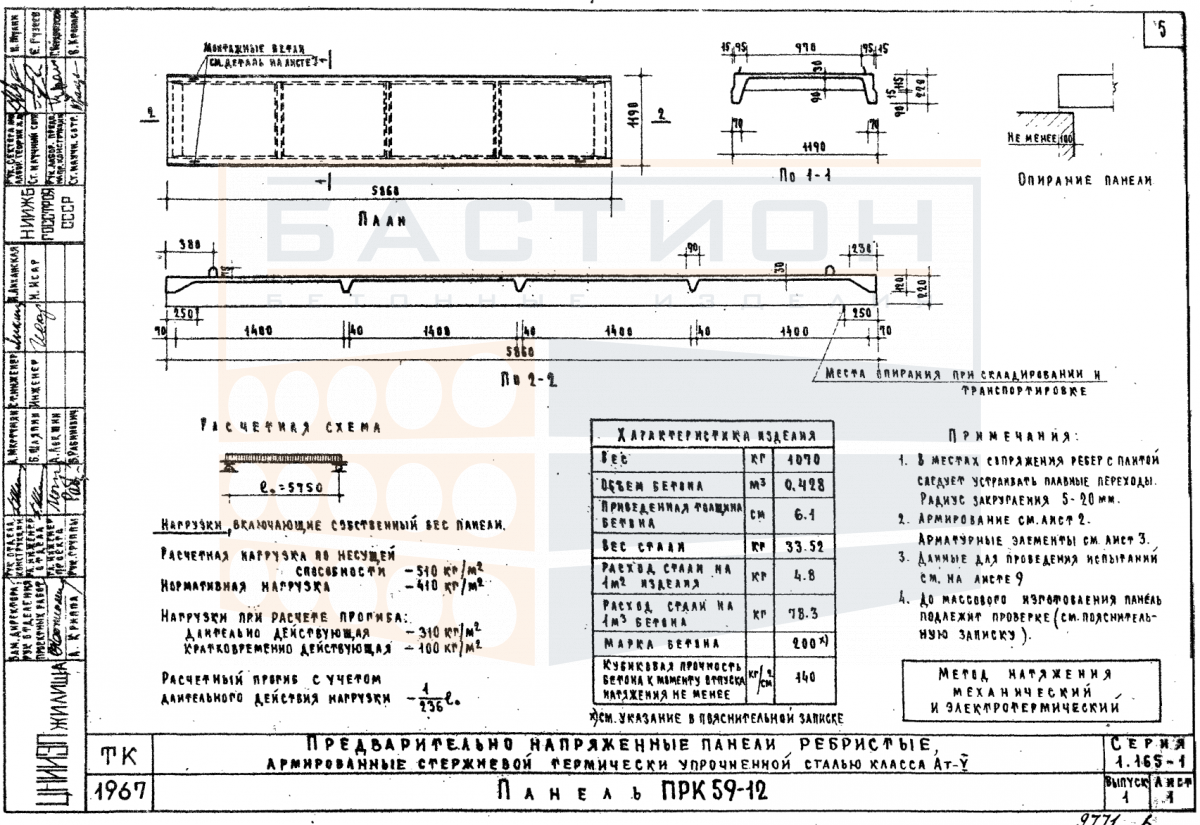

Панель покрытия ребристая ПРК 59-12, серия 1.165-1, выпуски 1, 2

Панель покрытия ребристая ПРК 59-12 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия в промышленных и гражданских сооружениях. Изделие относится к типоразмерам серии 1.165-1 и предназначено для восприятия вертикальных нагрузок от кровли, снега, оборудования и передачи усилий на стены, балки или ригели. Ребристая конструкция с продольными и поперечными ребрами обеспечивает жесткость и распределение изгибающих моментов по пролету.

Плита используется в качестве сборного элемента покрытия отапливаемых и неотапливаемых зданий. Работа ребер как элементов жесткости позволяет перекрывать пролеты при относительно небольшом расходе бетона. При монтаже необходимо обеспечить проектное опирание по коротким сторонам на несущие конструкции, избегая перекоса и повреждения торцевых зон. От правильного сопряжения плиты с опорами зависит равномерность передачи нагрузки и долговечность узла.

Область применения и технические особенности

Монтаж плит ПРК 59-12 выполняется в проектное положение с опиранием на стальные или железобетонные конструкции каркаса. Торцевые участки плиты требуют защиты от сколов при строповке и разгрузке. Швы между смежными панелями заполняются по проектному решению для обеспечения совместной работы и герметичности покрытия. Выступающие монтажные петли служат для захвата и не используются для крепления оборудования без согласования с проектом.

• Работает в пролете между несущими опорами, передавая вертикальные нагрузки на стены, балки или ригели через опорные зоны шириной по серии 1.165-1.
• Продольные и поперечные ребра воспринимают изгибающие моменты, обеспечивая жесткость плиты в составе покрытия при равномерном и сосредоточенном загружении.
• Требует проектной глубины опирания, заданной рабочей документацией; недостаточное опирание может привести к концентрации напряжений и снижению несущей способности.
• Стыки между плитами заполняются цементно-песчаным раствором или бетоном по проекту, с последующим омоноличиванием для создания единой горизонтальной плоскости.
• Монтажное положение проверяется по отметкам и осям; перекос плиты относительно опорных площадок не допускается без корректировки проектного решения.
• Торцевые участки и ребра не используются для перераспределения усилий от инженерных коммуникаций, не предусмотренных проектом.
• При строповке применяются траверсы или мягкие стропы для сохранения целостности бетона в зоне монтажных петель и ребер.

После монтажа швы между плитами и узлы сопряжения с несущими элементами подлежат замоноличиванию в соответствии с требованиями серии. Нарушение целостности ребер или торцов при транспортировке или укладке снижает эксплуатационную пригодность изделия.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровном и твердом основании. Допускается укладка штабеля с установкой деревянных или бетонных прокладок в местах, соответствующих опорным зонам плиты. Прокладки смежных ярусов располагаются строго по вертикали, исключая изгиб и повреждение ребер. Высота штабеля задается с учетом массы изделия и жесткости прокладок, но без превышения, ведущего к деформации нижних плит. Свободное складирование навалом на ребро или торец не допускается.

Транспортировка панелей ПРК 59-12 осуществляется в горизонтальном положении с опиранием на опорные зоны на ложементах транспортного средства. Изделия фиксируются от продольного и поперечного смещения с помощью инвентарных упоров или проволочных скруток. Перевозка навалом, с ударными нагрузками или при опирании на слабые кромки торцов запрещена. Погрузка и выгрузка выполняются с использованием грузозахватных устройств, исключающих раскачивание и удары о другие элементы.
