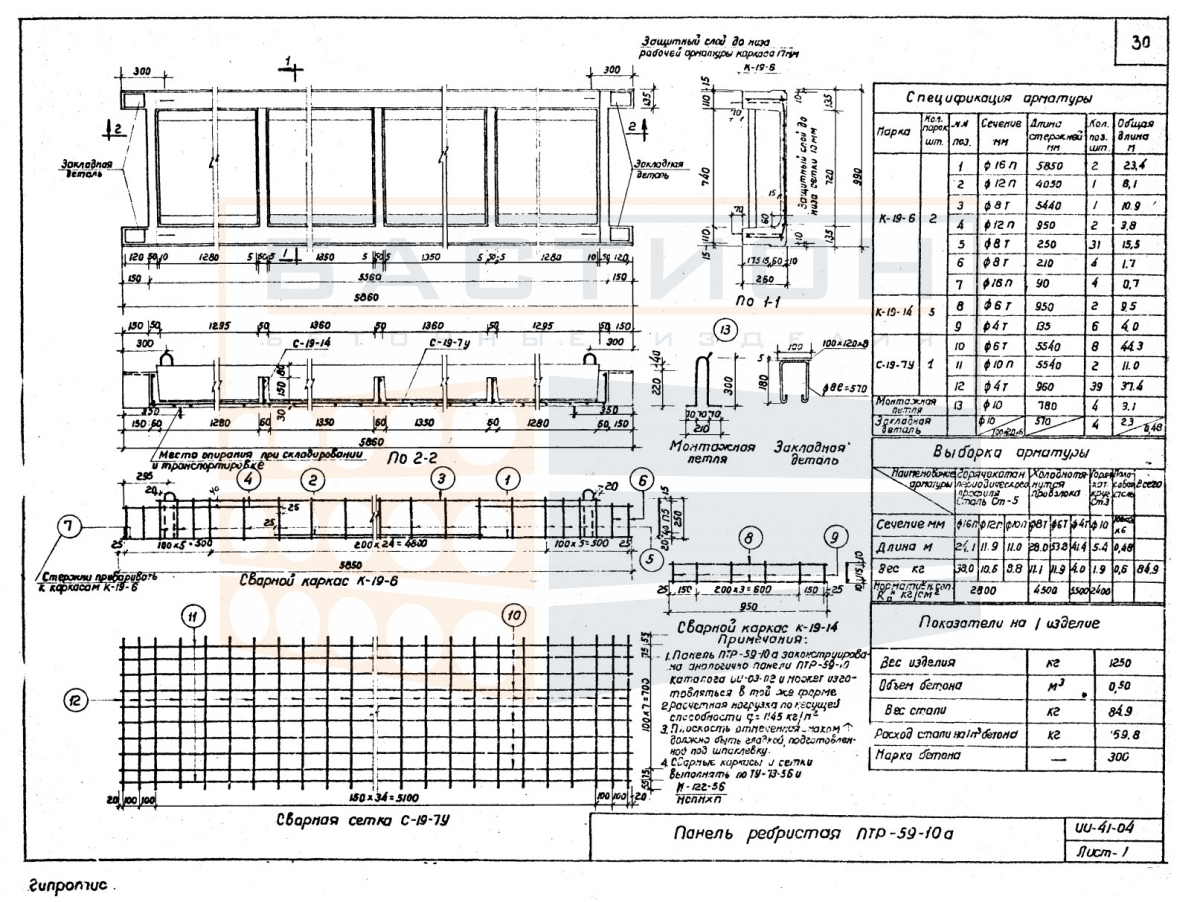

Плита ребристая ПТР 59-10 а, серия ИИ-41

Плита ребристая ПТР 59-10 а — это сборный железобетонный элемент, используемый в составе перекрытий и покрытий зданий. Изделие воспринимает полезные нагрузки от людей, оборудования и перегородок, передавая их на несущие конструкции — стены, ригели или балки. Ребристое поперечное сечение обеспечивает необходимую жёсткость при относительно небольшом расходе материала. Армирование подобрано для работы в пролёте и восприятия изгибающих моментов. Изделие относится к серии ИИ-41, которая регламентирует геометрические и прочностные параметры для данного типоразмера.

Применяется в промышленных и гражданских зданиях с шагом колонн или стен, соответствующим длине плиты. Монтаж осуществляется на опорные конструкции с обеспечением проектной глубины опирания. Несоблюдение этого требования может привести к концентрации напряжений и повреждению торцовых зон. Рёбра ориентируются в соответствии с проектным положением. Ошибки при строповке или установке снижают несущую способность и долговечность перекрытия.

Область применения и технические особенности

Плита укладывается на подготовленные опорные поверхности с выверкой по отметкам и осям. Перед монтажом проверяется состояние монтажных петель и отсутствие повреждений бетона. Сопряжение элементов выполняется с последующим омоноличиванием швов. Временные нагрузки на незавершённое перекрытие ограничиваются проектом.

• Плита работает в пролёте между несущими опорами, воспринимая изгибающие усилия за счёт рёбер жёсткости.
• Опирание выполняется на стены, ригели или балки с глубиной, установленной проектной документацией серии ИИ-41.
• Монтажные петли используются для строповки и подъёма; повреждение петель или торцов не допускается.
• Не допускается монтаж на неподготовленное основание с перекосом или смещением опорных узлов.
• Пустоты между рёбрами не предназначены для прокладки инженерных коммуникаций без специального проектного решения.
• После установки швы между соседними плитами заполняются бетоном по проекту для обеспечения совместной работы.
• Типичная ошибка — опирание плиты на несущий элемент с неполной длиной или с отклонением по горизонтали.

Таким образом, правильный монтаж и соблюдение проектных решений обеспечивают реализацию несущей способности плиты в составе перекрытия.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном, очищенном основании. Опорные прокладки устанавливаются строго по линиям, соответствующим опорным зонам, и располагаются одна над другой в штабеле. Количество рядов в штабеле ограничивается допустимой нагрузкой на нижние изделия и устойчивостью конструкции. Защита торцов и рёбер от ударов обязательна.

При транспортировке плиты фиксируются от продольных и поперечных смещений. Перевозка навалом исключается. Подъём и выгрузка осуществляются с использованием всех монтажных петель за счёт траверсы, исключающей перекос. Ударные нагрузки и резкие торможения в процессе перевозки не допускаются.
