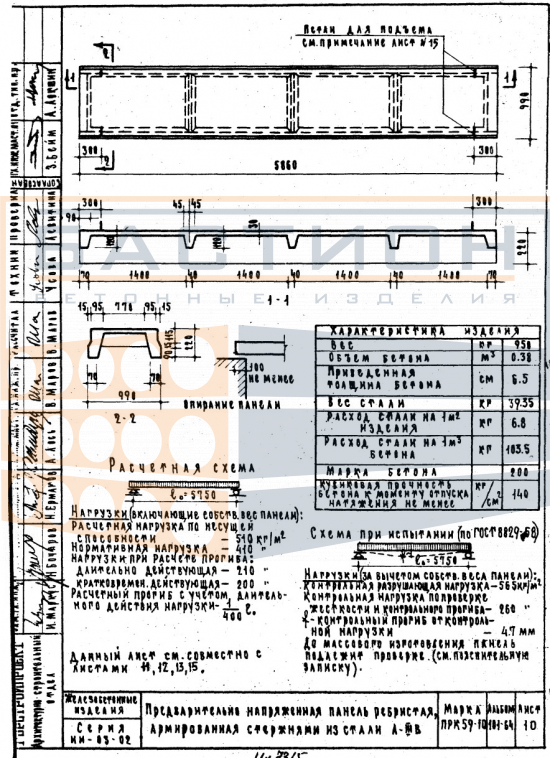

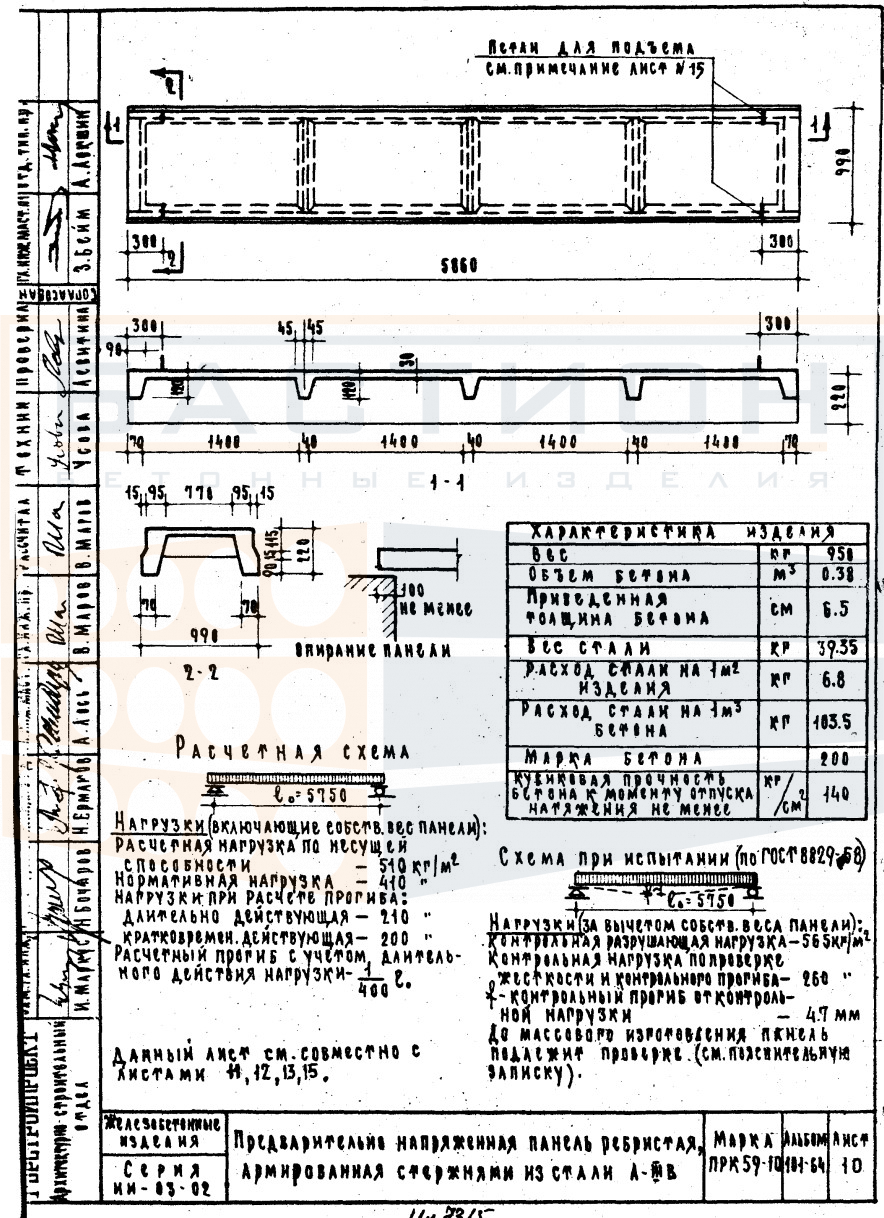

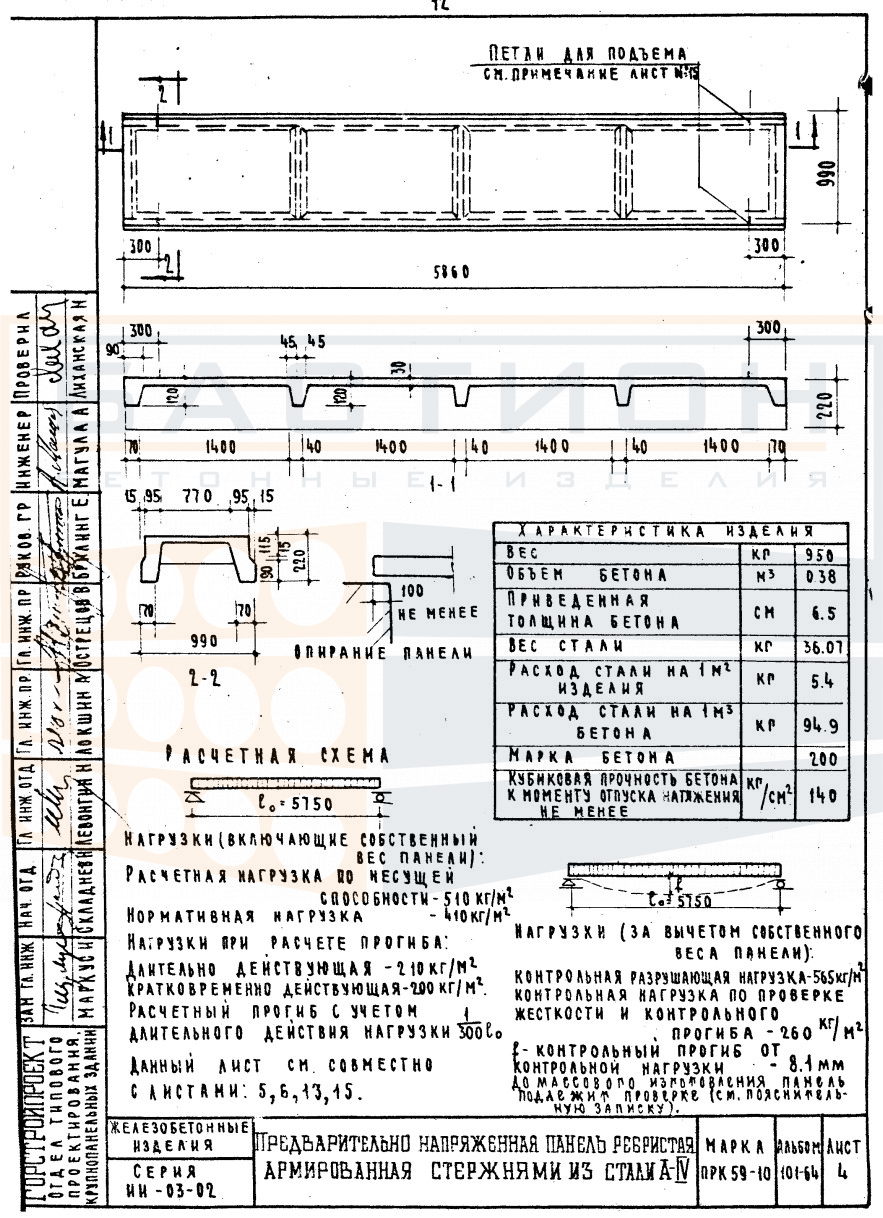

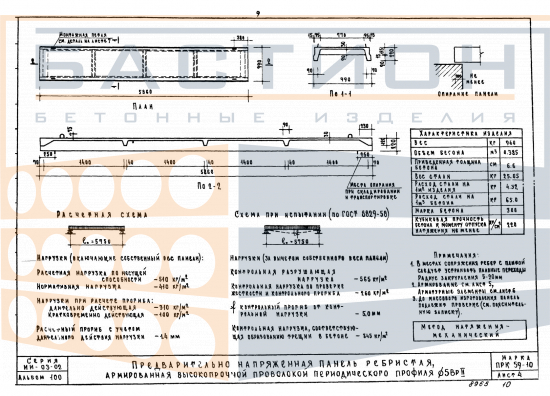

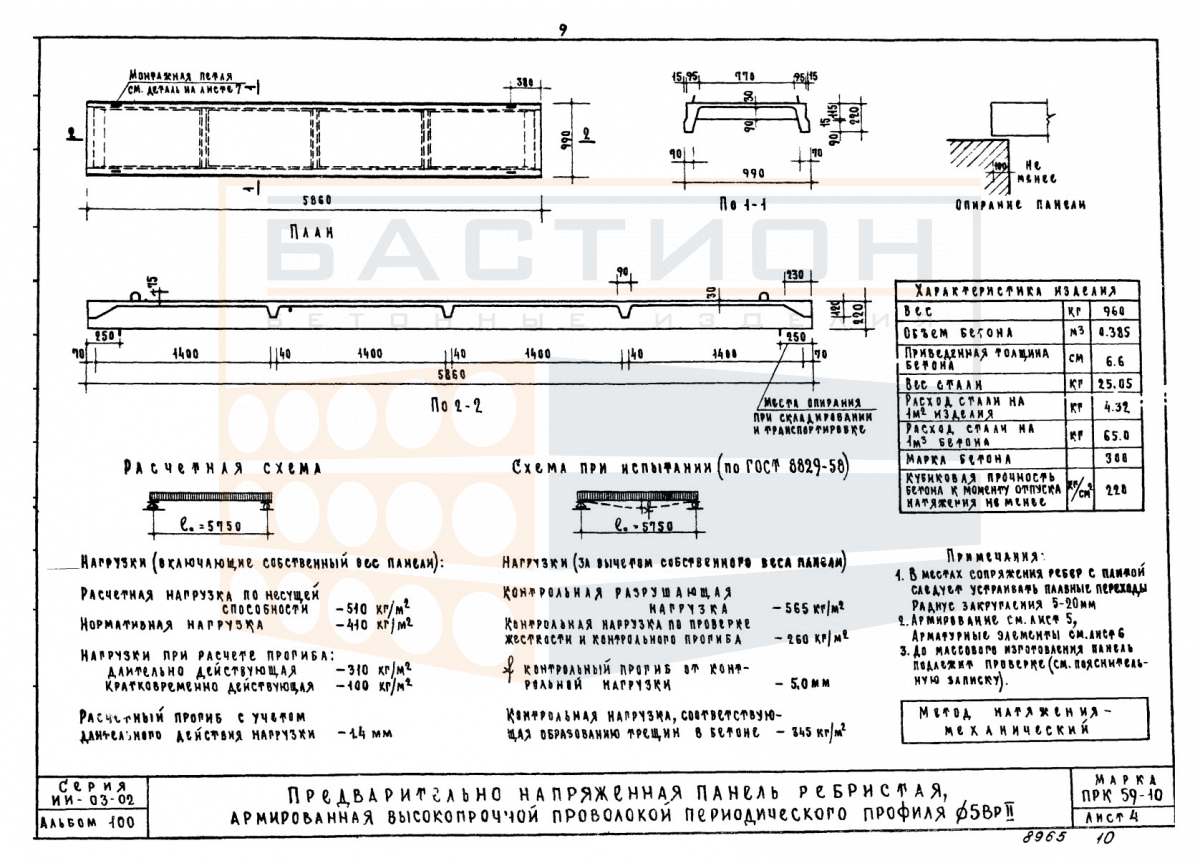

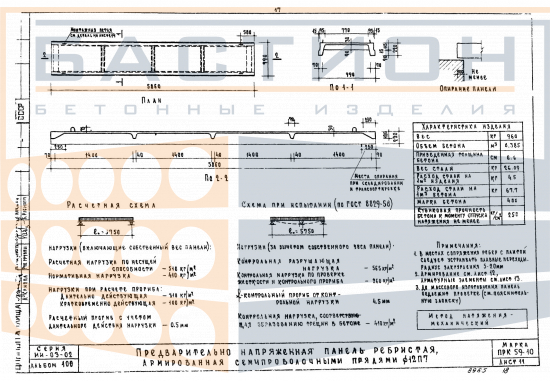

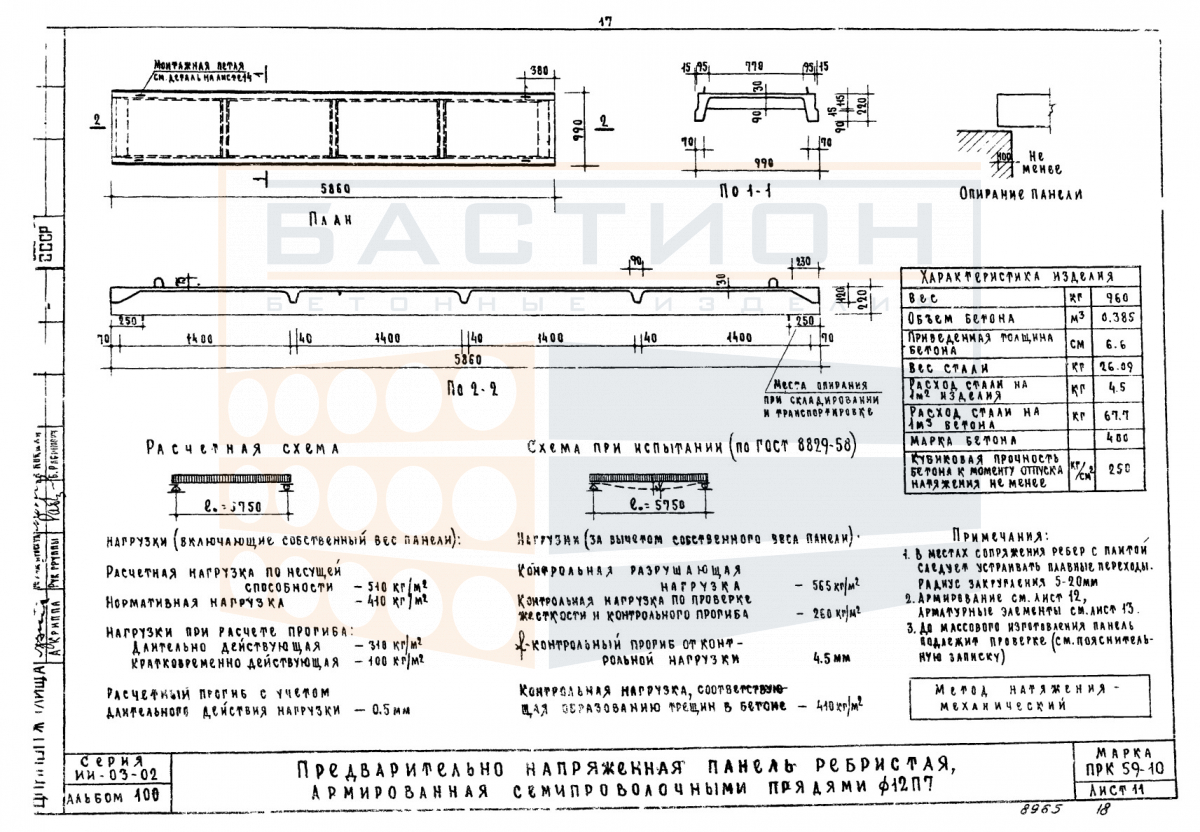

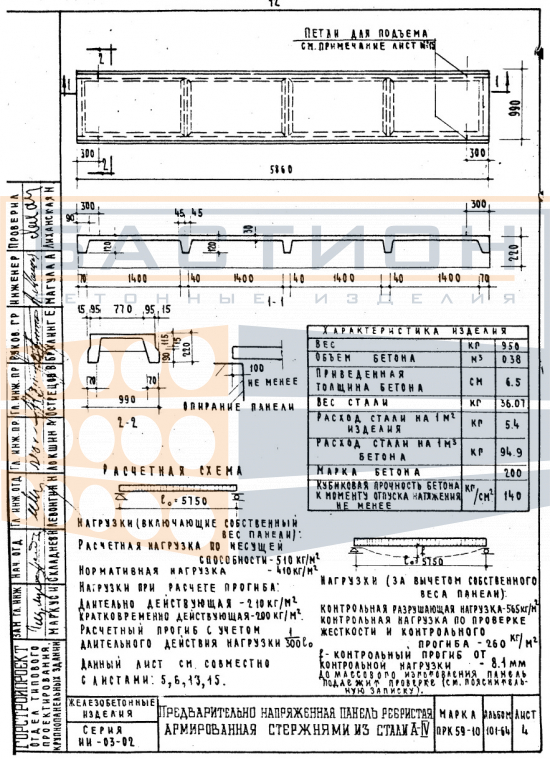

Ребристая плита ПРК 59-10 (Ø12 П7, Ø5 ВРII, АIIIв, АIV), серия ИИ-03-02

Ребристая плита ПРК 59-10 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий и покрытий с повышенными требованиями к жесткости и несущей способности. Изделие относится к серии ИИ-03-02 и используется в промышленных и гражданских объектах. Конструкция с продольными ребрами обеспечивает восприятие изгибающих нагрузок при опирании на несущие стены, балки или ригели.

Правильная ориентация ребер при монтаже — вниз, к опорной плоскости — обеспечивает проектную работу элемента. Недостаточная глубина опирания или смещение плиты относительно оси могут привести к перераспределению усилий и снижению несущей способности перекрытия. Масса изделия 960 кг требует применения грузоподъемного оборудования с запасом по грузоподъемности и соблюдения схем строповки, исключающих повреждение ребер и торцевых зон.

Область применения и технические особенности

Плита укладывается на несущие конструкции (стены, балки, ригели) по проектным отметкам. Опирание осуществляется по коротким сторонам на глубину, заданную рабочими чертежами серии ИИ-03-02. Зазоры между плитами заполняются бетоном с последующим омоноличиванием стыков для обеспечения диска перекрытия. Монтажные петли используются для строповки, но после заливки не нагружаются.

• Работает в пролете между несущими опорами, передавая нагрузку на стены или ригели через опорные участки; при этом учитывается расчетная схема опирания.
• Продольные ребра воспринимают изгибающие моменты, обеспечивая жесткость конструкции без дополнительных элементов усиления при условии проектного закрепления.
• Требует проектной глубины опирания — минимальное значение указано в документации серии ИИ-03-02; отклонение от нормы не допускается.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке, так как в них расположены арматурные выпуски для анкеровки в стыках.
• Швы между смежными плитами заполняются раствором или бетоном по проекту для обеспечения совместной работы элементов перекрытия.
• Монтажное положение проверяется по осям и отметкам; перекос плиты в плане или по высоте не допускается, требуется выверка.
• При установке на металлические балки или железобетонные ригели необходимо обеспечить равномерное распределение нагрузки через опорные прокладки.

Применение плит ПРК 59-10 в составе перекрытий по серии ИИ-03-02 требует соблюдения проектных решений по стыковке, анкеровке и омоноличиванию. Отклонение от схемы опирания или нарушение технологии монтажа снижает эксплуатационные характеристики конструкции.

Правила хранения и транспортировки изделия

Изделия складируются в горизонтальном положении на ровном твердом основании. Прокладки устанавливаются в местах опорных зон (под ребрами) строго по одной вертикали в каждом ряду. Высота штабеля ограничивается условиями устойчивости и допустимой нагрузкой на нижние плиты; конкретное количество рядов принимается по расчету с учетом массы и габаритов.

Транспортировка осуществляется в кузове автотранспорта с фиксацией от продольного и поперечного смещения. Ребра и торцы защищаются от ударов. Запрещается перевозка навалом, сбрасывание при разгрузке и кантование плит на ребро. Строповка производится за монтажные петли с применением траверс, обеспечивающих равномерное распределение усилий.
