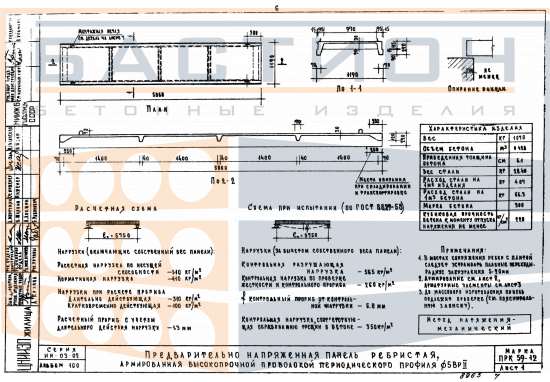

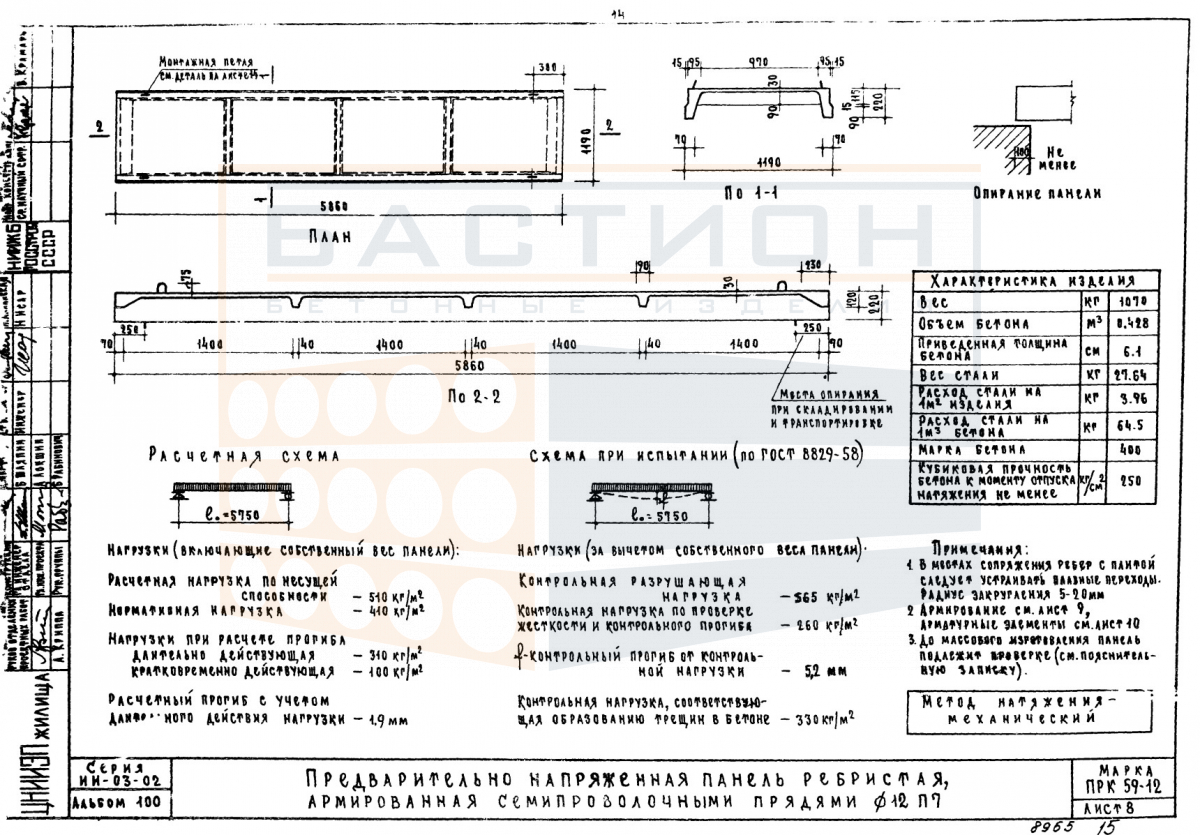

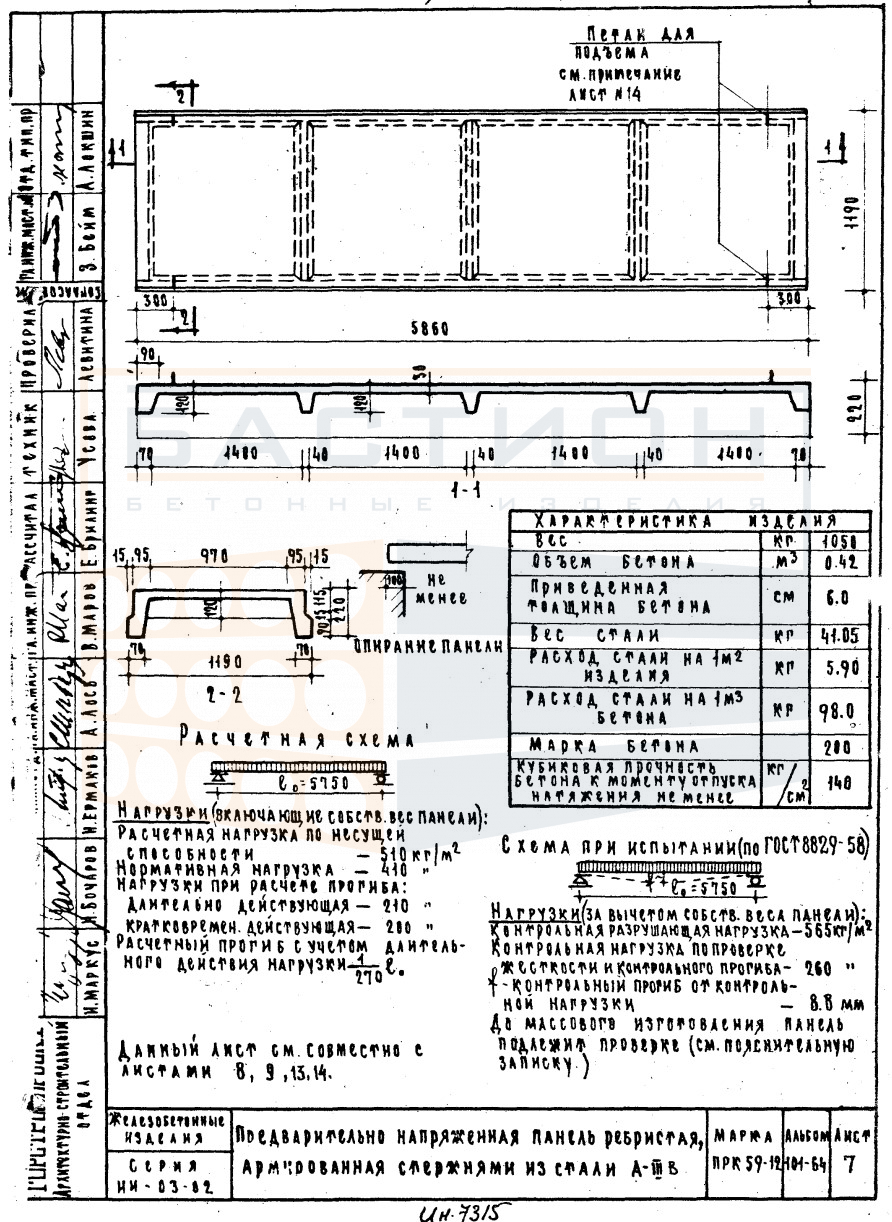

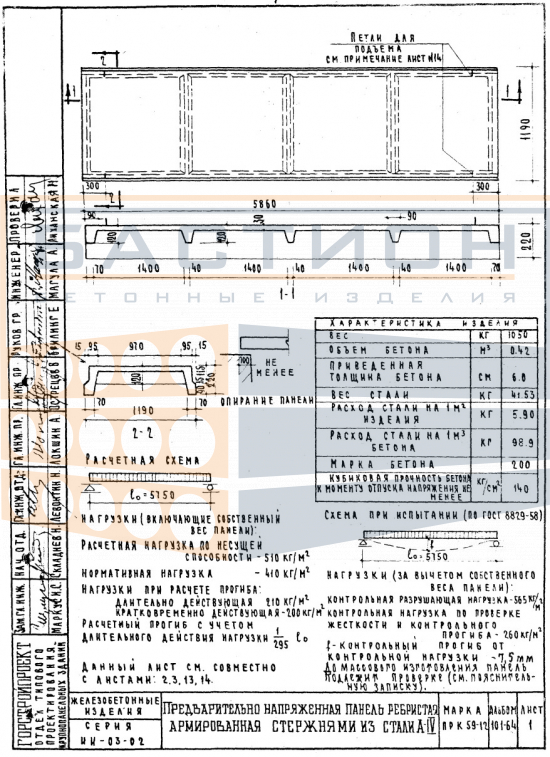

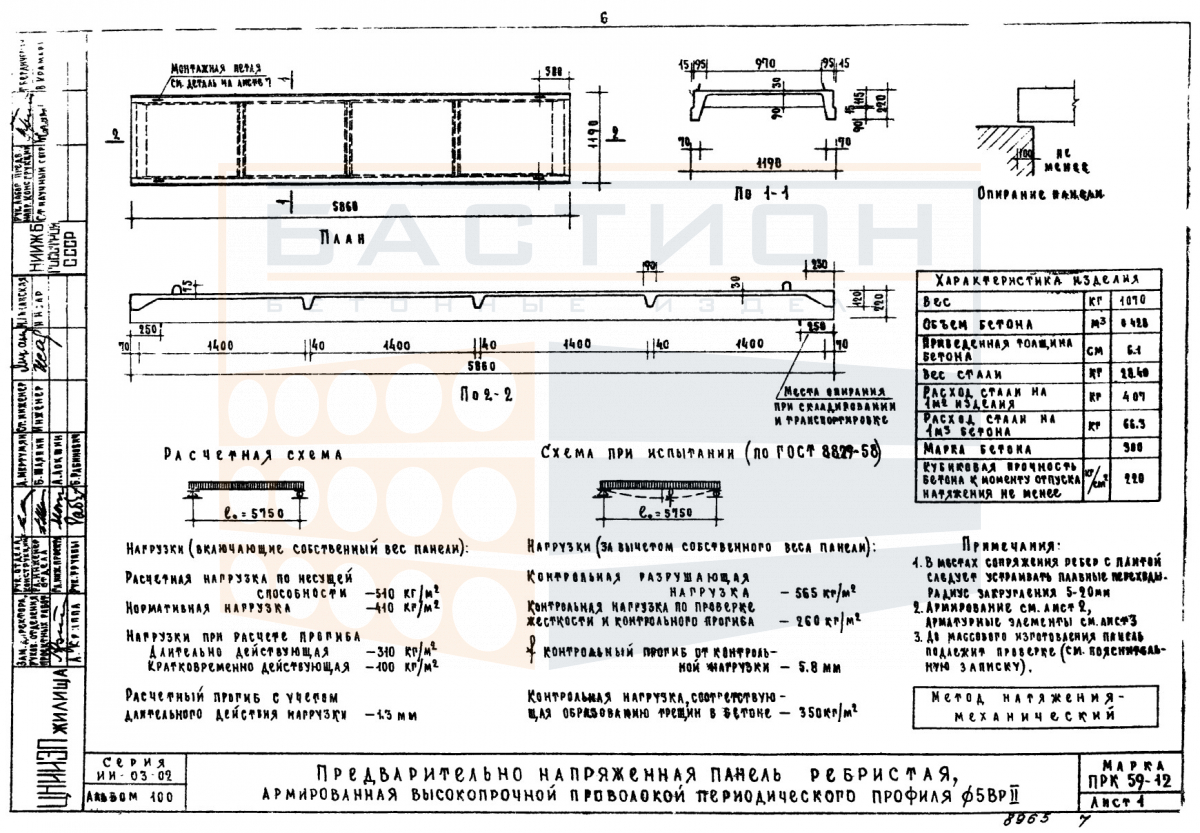

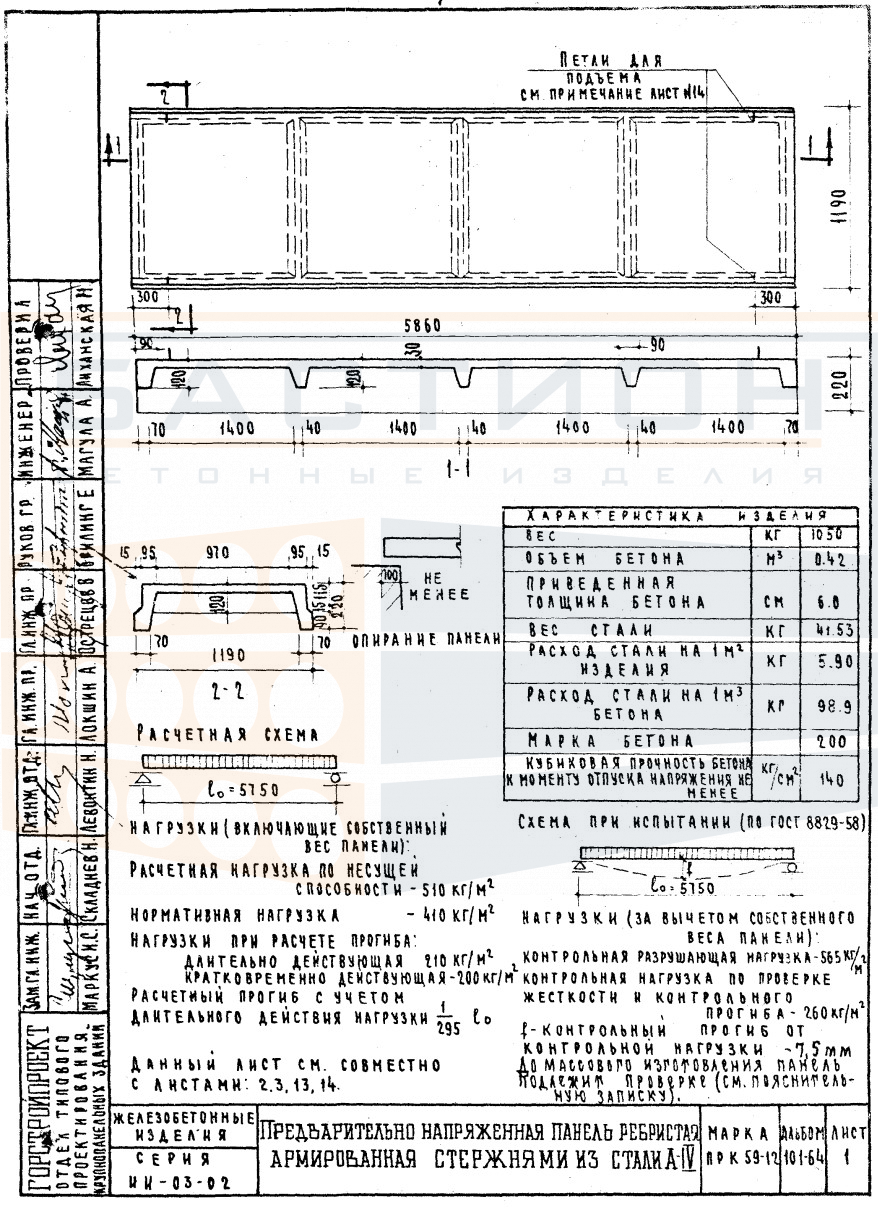

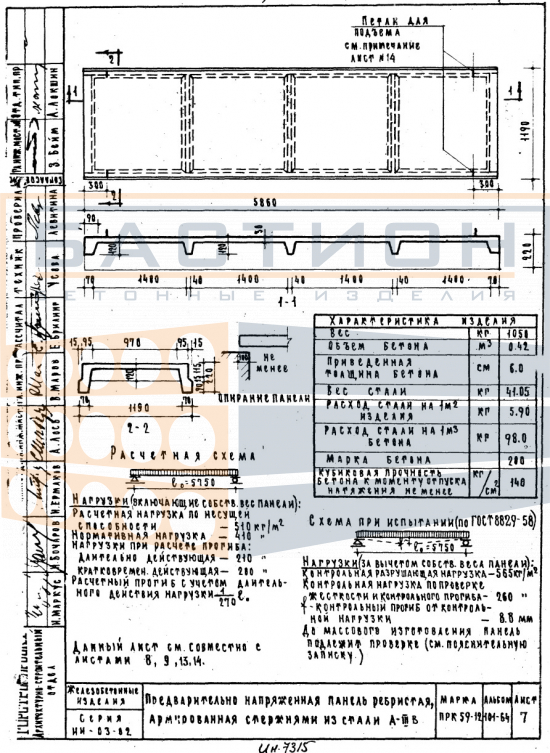

Ребристая плита ПРК 59-12 (Ø12 П7, Ø5 ВРII, АIIIв, АIV), серия ИИ-03-02

Ребристая плита ПРК 59-12 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий и покрытий промышленных и общественных сооружений. Конструкция плиты включает продольные и поперечные ребра, обеспечивающие жесткость и восприятие изгибающих нагрузок.

Изделие относится к типоразмеру серии ИИ-03-02, разработанной для сборных железобетонных конструкций с продольными и поперечными ребрами. Конструктивное решение обеспечивает высокую жесткость и способность воспринимать изгибающие нагрузки в пролете. Монтаж выполняется с опиранием ребер на несущие элементы — стены, ригели или балки. Неправильная ориентация плиты или повреждение ребер в процессе монтажа может привести к снижению эксплуатационной надежности.

Область применения и технические особенности

Плита укладывается на подготовленные опорные поверхности с выверкой по осям и отметкам. Зазоры между смежными плитами омоноличиваются бетоном по проектному решению. Запрещается монтаж на неподготовленное основание с отклонениями от плоскости.

• Опирание плиты выполняется на всю ширину ребра; глубина опирания задается рабочими чертежами серии и должна быть не менее проектной.
• При строповке используются все монтажные петли; не допускается повреждение торцов и ребер, а также зацеп за арматуру.
• Ориентация плиты в пролете строго по проекту — ребра располагаются вдоль пролета; перекос при укладке недопустим.
• Смежные плиты соединяются через швы, которые после монтажа заполняются бетоном для обеспечения совместной работы и распределения нагрузки.
• Резка плиты и устройство дополнительных отверстий на строительной площадке запрещены без специального проектного обоснования.
• Перед укладкой проверяется ровность опорных площадок; при необходимости выполняется выравнивание цементным раствором.

Соблюдение перечисленных правил обеспечивает проектную работу плиты в составе перекрытия или покрытия на весь срок службы здания.

Правила хранения и транспортировки изделия

Изделия складируются в горизонтальном положении на ровном основании. Прокладки размещаются под ребрами плиты в местах, соответствующих опорным зонам, и располагаются строго одна над другой по вертикали. Высота штабеля принимается по проекту складирования с учетом массы и геометрии изделия.

При транспортировке плиты фиксируются от смещения продольными и поперечными упорами. Не допускается перевозка навалом, сброс при разгрузке, а также удары, перекосы и опирание на слабые кромки. Монтажные петли и торцы защищаются от повреждений.
