Панель цокольная трехслойная ПЦТ 66.12.3,0-1Т-71 (72) (П, М) по серии 1.432.1-21 вып. 4

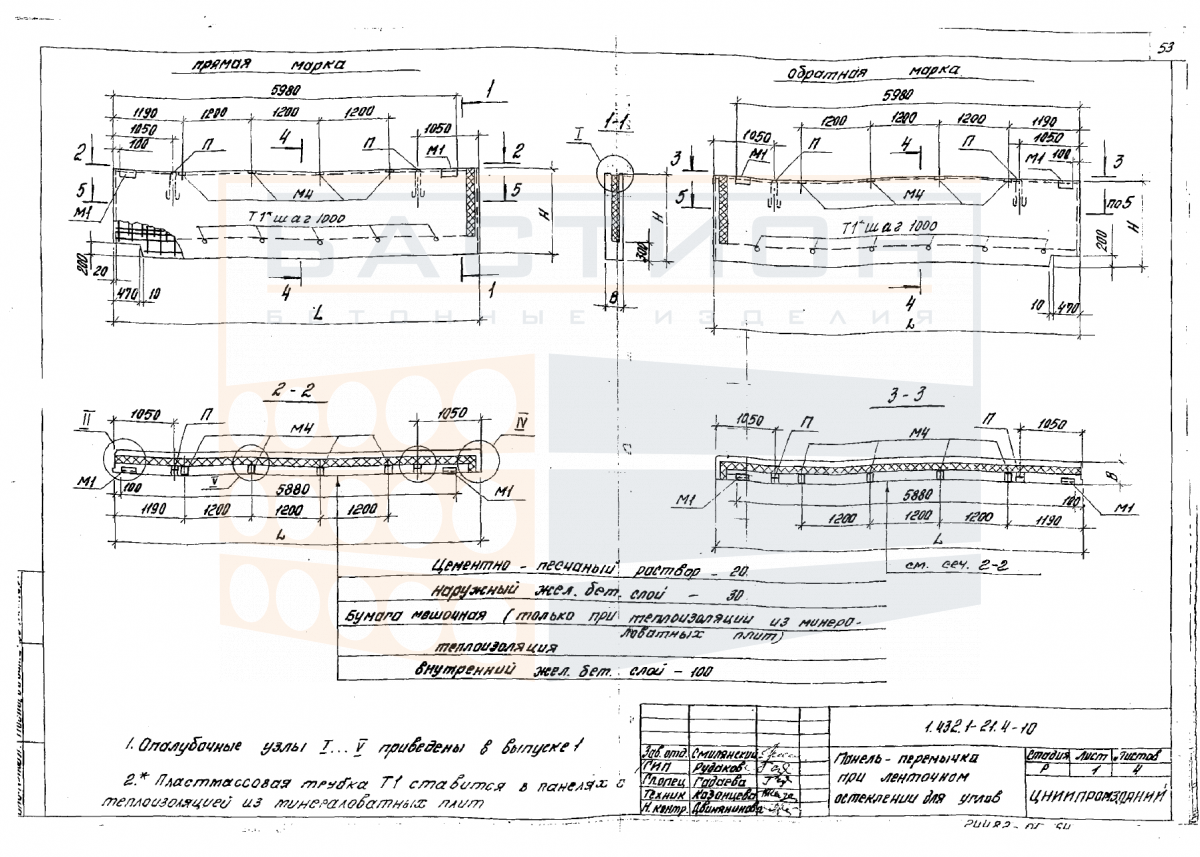

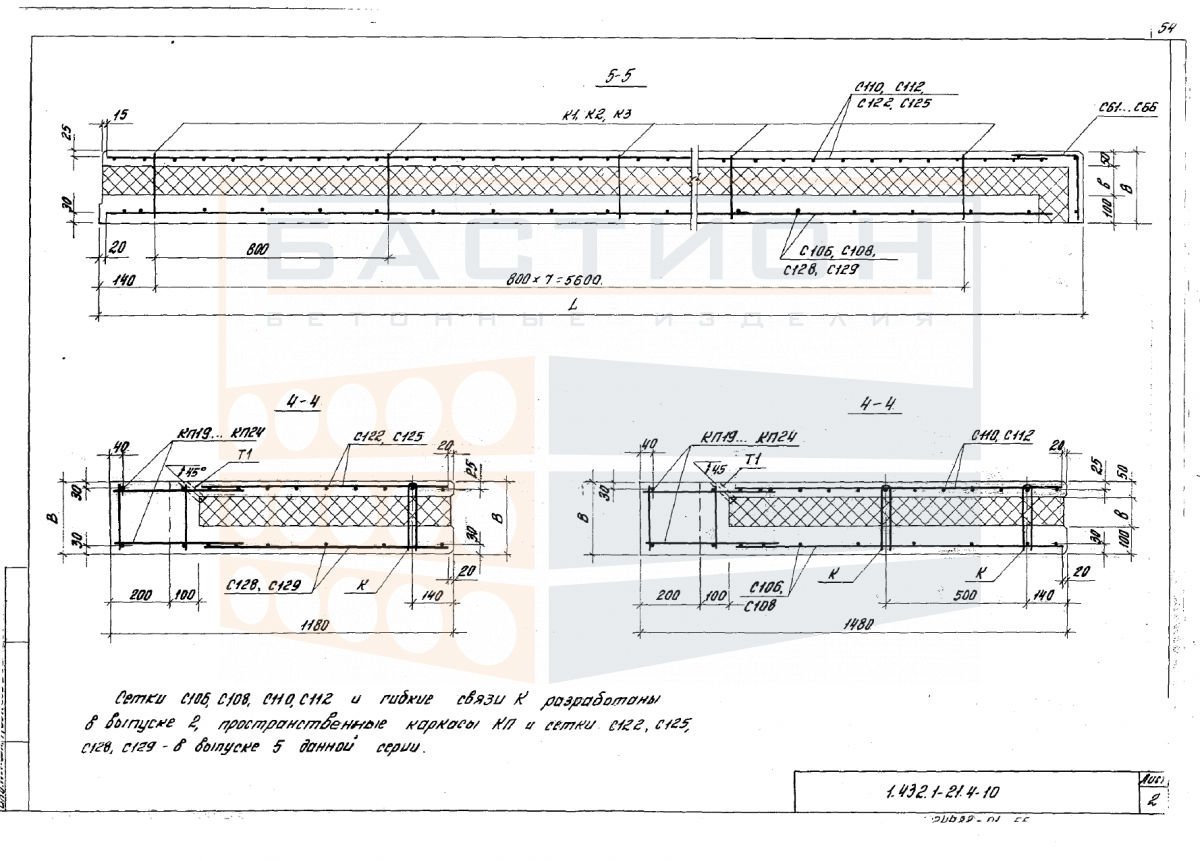

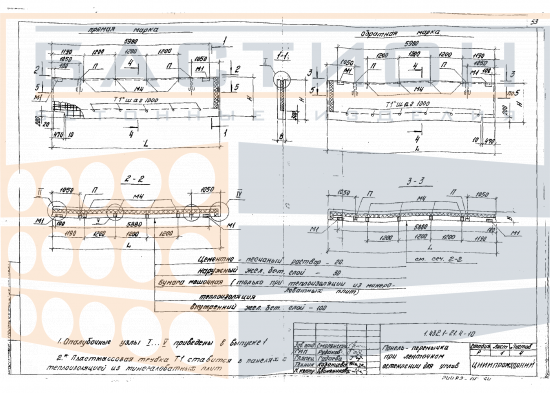

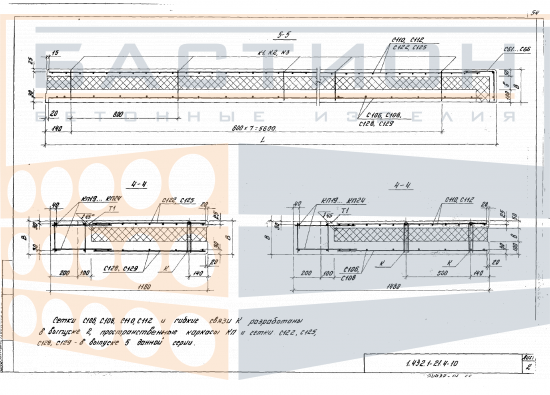

Панель цокольная трехслойная ПЦТ 66.12.3,0-1Т-71 (72) (П, М) — это железобетонное изделие, предназначенное для устройства цокольной части зданий. Конструкция панели включает наружный и внутренний слои из тяжелого бетона и средний слой эффективного утеплителя, что обеспечивает совмещение несущих и теплозащитных функций. Панель армируется стальными каркасами и сетками, воспринимающими эксплуатационные нагрузки и передающими их на фундамент.

Изделие применяется в отапливаемых зданиях различного назначения — жилых, общественных и производственных — с подвалами или техническими подпольями. Цокольные панели защищают нижнюю часть стен от атмосферных воздействий, механических повреждений и промерзания, а также участвуют в обеспечении пространственной жесткости здания. Ошибки при выборе типоразмера или монтаже могут привести к нарушению теплового контура и снижению долговечности конструкции.

Область применения и технические особенности

Панели устанавливаются на фундаментные блоки или монолитный пояс по выровненному основанию. Монтаж ведется с использованием кранового оборудования; фиксация панелей осуществляется сваркой закладных деталей между собой и с элементами перекрытия. Вертикальные и горизонтальные швы между панелями заполняются бетоном или раствором с последующей герметизацией. Для обеспечения устойчивости в период монтажа применяются временные крепления.

• Назначение: восприятие нагрузок от вышележащих стен и перекрытий, защита подвала от промерзания и увлажнения, обеспечение теплоизоляции цоколя.
• Условия применения: здания с подвалами или техническими подпольями, при отметке пола первого этажа выше планировочной отметки земли не менее чем на 0,6 м.
• Монтаж: установка на слой цементно-песчаного раствора или на монолитный пояс, выверка по вертикали и горизонтали, сварка закладных деталей не менее чем в двух точках.
• Стыковка: вертикальные стыки армируются соединительными стержнями и омоноличиваются бетоном класса не ниже B15; горизонтальные швы заполняются эластичным герметиком.
• Типичная ошибка: установка панелей на неподготовленное основание с перепадами высот более 10 мм, что вызывает неравномерное распределение нагрузки и появление трещин.

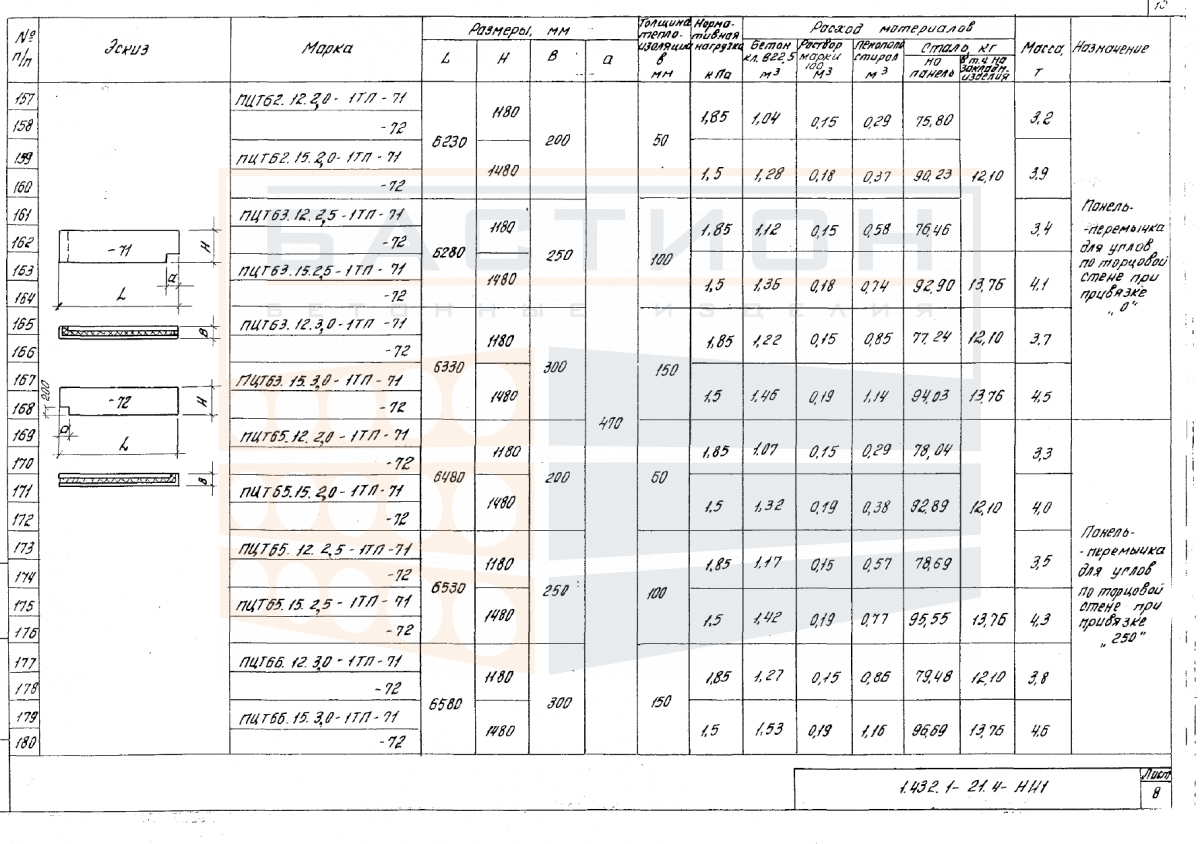

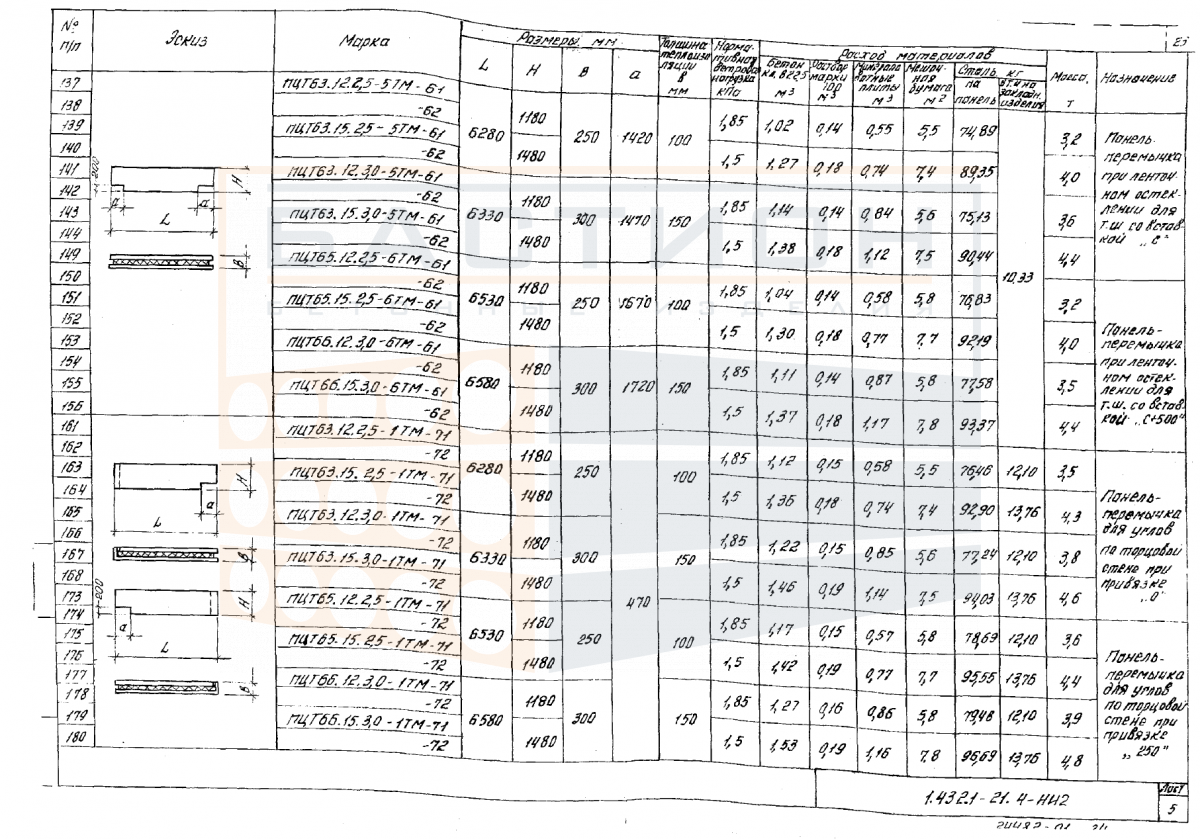

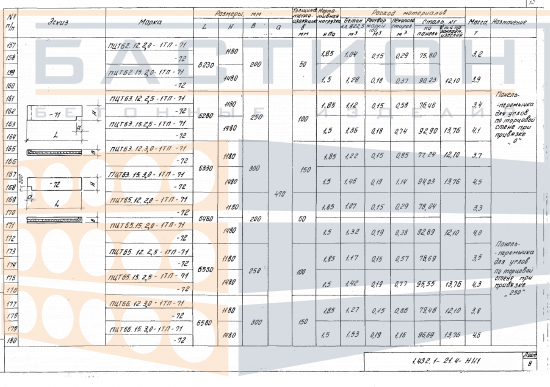

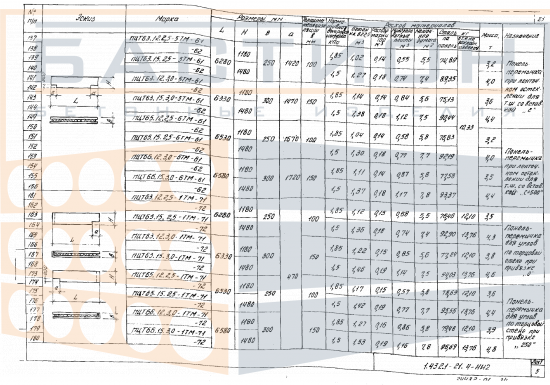

• Особенности: панели могут быть рядовыми, угловыми или с проемами; для обеспечения анкеровки в стыках предусмотрены выпуски арматуры согласно серии 1.432.1-21 вып. 4.

Точность геометрических параметров и соблюдение технологии монтажа напрямую влияют на несущую способность и теплотехнические характеристики цокольного ограждения.

Правила хранения и транспортировки изделия

Панели хранятся на открытых складских площадках с твердым покрытием и уклоном для стока воды. Изделия укладываются в штабеля высотой не более 2,5 м на деревянные прокладки толщиной не менее 50 мм, расположенные на расстоянии 0,2L от торцов. Между панелями устанавливаются прокладки для предотвращения повреждения кромок и поверхности. Панели должны быть защищены от длительного воздействия влаги — при необходимости накрываются брезентом или пленкой.

Транспортировка осуществляется в вертикальном или наклонном положении (угол до 15° от вертикали) в специальных кассетах или пирамидах. Панели должны быть надежно зафиксированы от смещения и опрокидывания с помощью инвентарных упоров и ремней. Погрузка и разгрузка производятся подъемными механизмами с использованием траверс и стропов, исключающих повреждение монтажных петель и граней. Запрещается сбрасывание панелей и перемещение их волоком.
