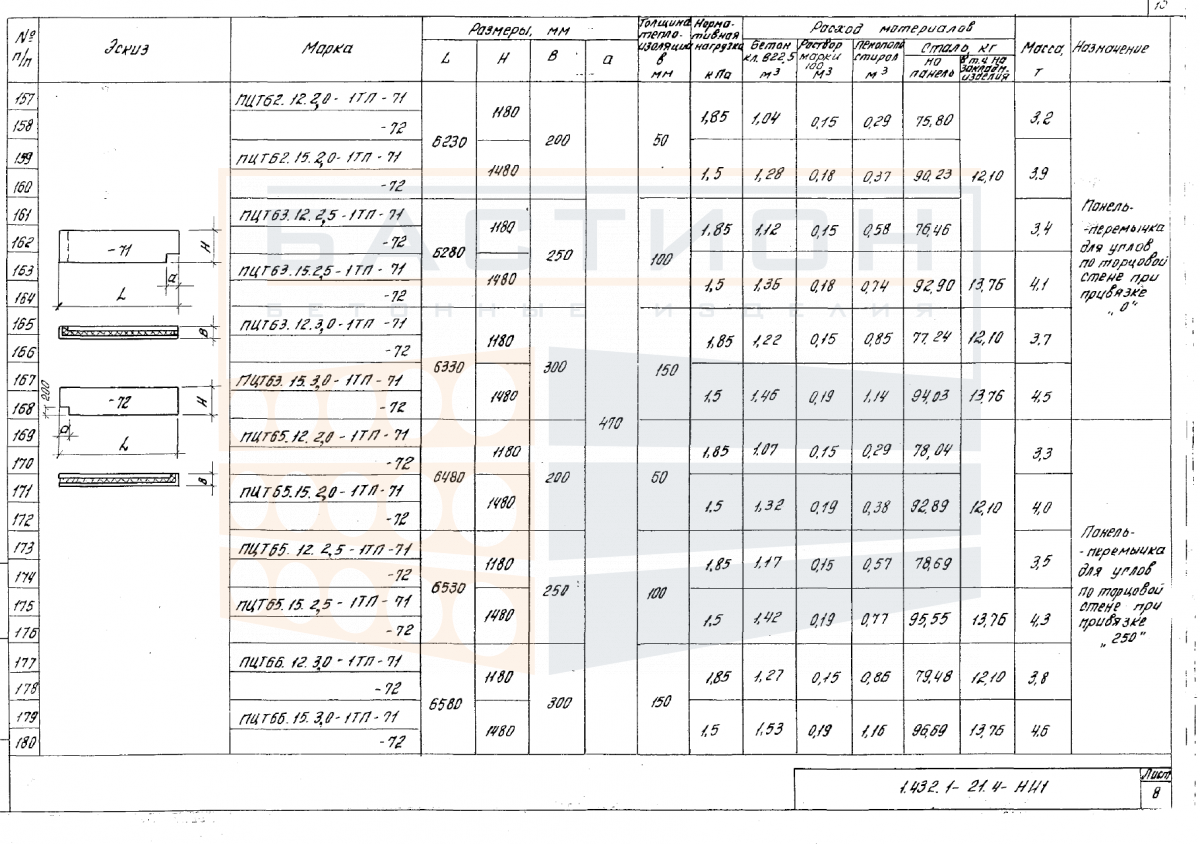

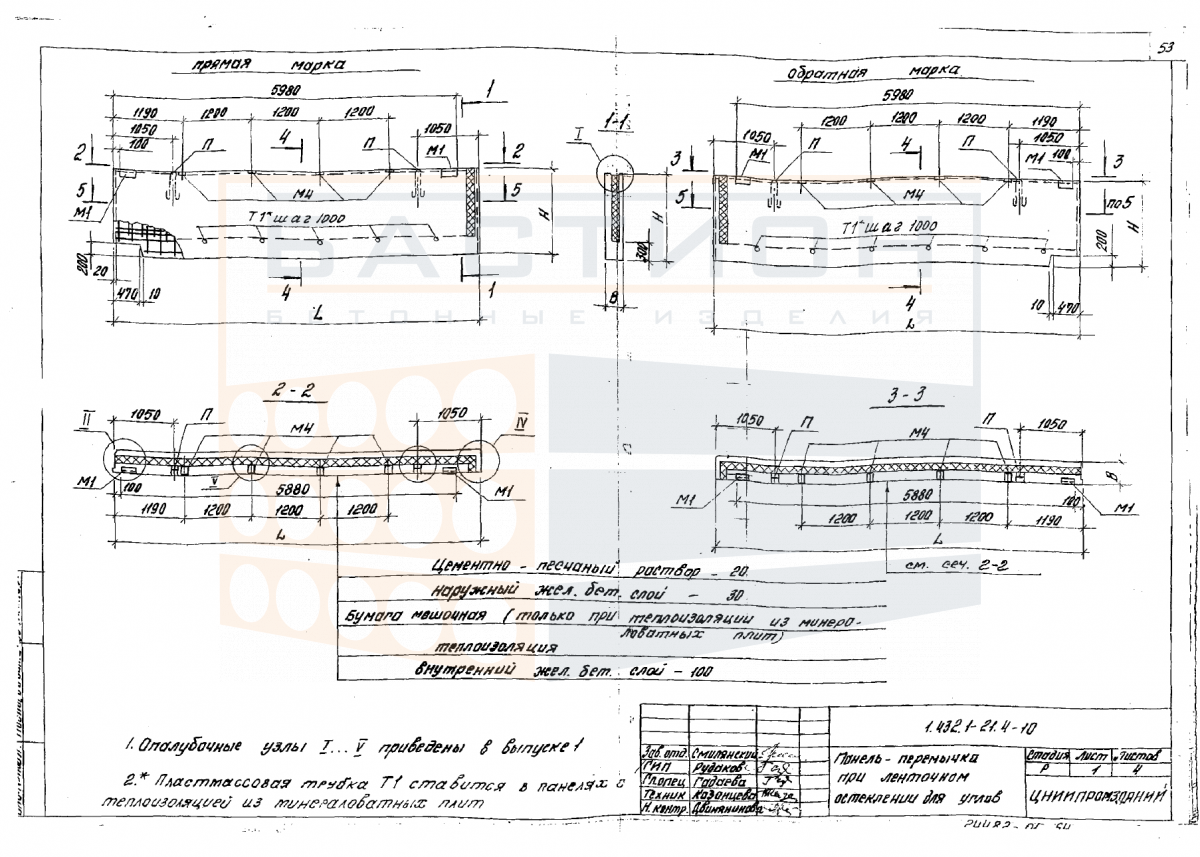

Панель цокольная трехслойная ПЦТ 62.15.2,0-1ТП-71 (72) по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 62.15.2,0-1ТП-71 (72) — это железобетонный элемент ограждающей конструкции, предназначенный для устройства цокольной части наружных стен зданий. Изделие выполнено в трехслойной конструкции, включающей наружный и внутренний несущие слои из тяжелого бетона и внутренний слой эффективного утеплителя. Панель воспринимает нагрузки от вышележащих конструкций, давление грунта и обеспечивает защиту подземной части здания от теплопотерь и проникновения влаги.

Применяется в жилых, общественных и производственных зданиях с подвальными или цокольными этажами. Панели устанавливаются в фундаментные блоки или ленточные фундаменты, образуя замкнутый контур цоколя. Неправильный выбор типоразмера или нарушение технологии монтажа могут привести к снижению несущей способности ограждения, образованию трещин и нарушению теплозащиты.

Область применения и технические особенности

Монтаж панелей выполняется с применением кранового оборудования с использованием строповочных петель. Установка производится на выровненный слой цементно-песчаного раствора по отметке. Вертикальность выверяется по отвесу; после установки соседних панелей производится сварка закладных деталей и замоноличивание стыков.

• Плиты предназначены для отапливаемых и неотапливаемых зданий с цокольными этажами в любых климатических зонах.
• Трехслойная конструкция с утеплителем обеспечивает требуемое сопротивление теплопередаче для ограждающих конструкций подвала.
• Наружный и внутренний слои выполняются из тяжелого бетона класса по прочности на сжатие, подбираемого по проекту; армирование — сварными сетками и каркасами.
• Стыки между панелями уплотняются раствором и герметизируются для водонепроницаемости; допускается дополнительная гидроизоляция по наружной грани.
• Крепление к фундаментным блокам производится через выпуски арматуры или закладные изделия; сварные соединения защищаются от коррозии.
• При монтаже необходимо обеспечить проектное положение панелей с допусками, установленными серией 1.432.1-21 вып. 4.

Эксплуатационная надежность панелей достигается при условии соблюдения проектных решений по гидроизоляции и теплозащите примыканий. Для предотвращения появления конденсата внутренняя поверхность утепляется в соответствии с теплотехническим расчетом.

Правила хранения и транспортировки изделия

Панели хранятся в штабелях на открытых складских площадках с твердым покрытием, исключающим деформацию основания. Изделия укладываются в горизонтальном положении на деревянные прокладки, располагаемые в местах строповочных петель. Высота штабеля не должна превышать двух метров; между рядами устанавливаются прокладки одинаковой толщины. Кромки панелей защищаются от повреждений.

Транспортировка осуществляется в вертикальном или наклонном положении с опиранием на деревянные бруски и надежным креплением от смещения. Не допускается перевозка навалом, удары и падения. При погрузочно-разгрузочных работах используются мягкие стропы для сохранения целостности бетонных поверхностей и закладных деталей.
