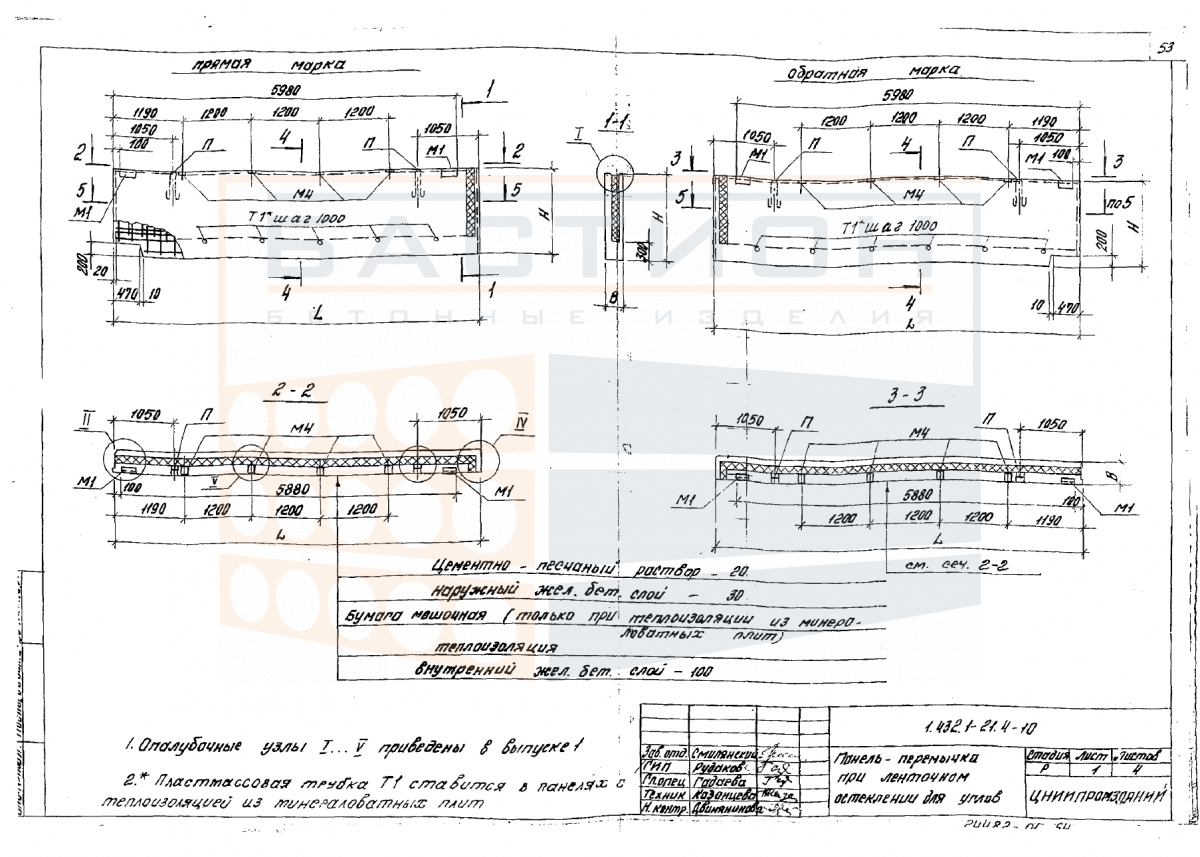

Панель цокольная трехслойная ПЦТ 63.12.2,5-1Т-71 (72) (П, М) по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 63.12.2,5-1Т-71 (72) (П, М) по серии 1.432.1-21 вып. 4 — это железобетонная конструкция, используемая в качестве несущего и ограждающего элемента цокольной части здания. Изделие воспринимает нагрузки от вышележащих стен и перекрытий, обеспечивая теплозащиту и гидроизоляцию подвального помещения за счет трехслойной структуры с внутренним слоем утеплителя.

Применение данной панели позволяет сократить сроки возведения цокольного этажа и снизить трудозатраты на монтаж, так как изделие совмещает несущие, теплоизоляционные и отделочные функции. Панели серии 1.432.1-21 вып. 4 рассчитаны на эксплуатацию в зданиях с сухим и нормальным влажностным режимом, при этом класс бетона и марка по морозостойкости подбираются по проектной документации.

Область применения и технические особенности

Монтаж панелей ПЦТ выполняется в проектное положение с опиранием на фундаментные балки или ленточный фундамент. Вертикальные стыки между панелями заполняются бетоном и герметизируются для обеспечения водонепроницаемости. Установка изделий производится с использованием крана грузоподъемностью не менее 4 т, так как масса панели составляет 3400 кг.

• Панель предназначена для цокольных этажей жилых и общественных зданий с пролетами до 6 м (по серии).

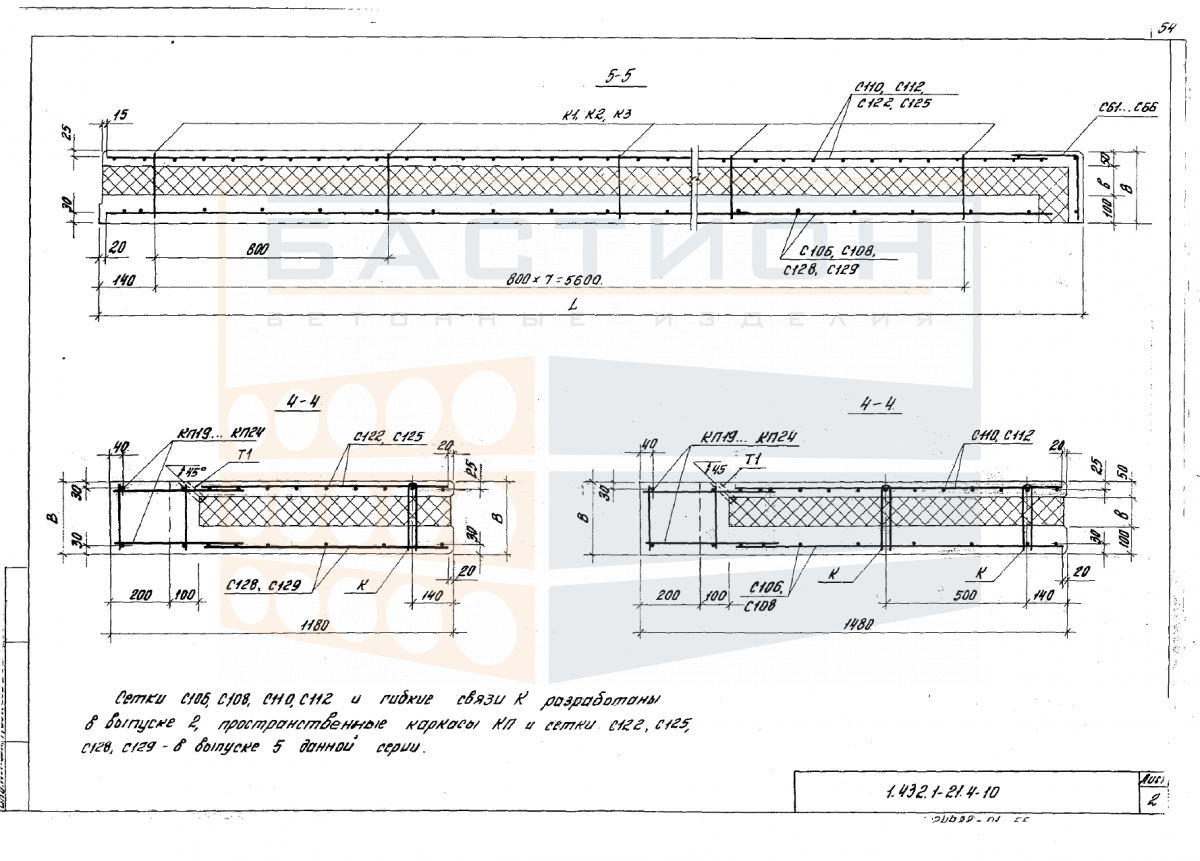

• Трехслойная конструкция включает наружный и внутренний железобетонные слои, между которыми размещается утеплитель (обычно пенополистирол).
• Монтаж выполняется на цементно-песчаный раствор толщиной 20–30 мм с выверкой по вертикали и горизонтали.
• Сварные соединения закладных деталей обеспечивают связь панели с каркасом здания и соседними панелями.
• Все монтажные петли и строповочные отверстия должны быть использованы для подъема изделия только в соответствии с проектом.

Для обеспечения долговечности конструкций необходимо выполнить защиту закладных деталей и сварных швов от коррозии, а также предусмотреть устройство отмостки и гидроизоляции в зоне цоколя.

Правила хранения и транспортировки изделия

Панели должны храниться в вертикальном положении в кассетах или в штабелях с опиранием на деревянные прокладки, расположенными в местах установки монтажных петель. Высота штабеля не должна превышать 2,5 м при условии соблюдения проектных требований к складированию. Между изделиями устанавливаются прокладки толщиной не менее 30 мм, предохраняющие бетон от повреждения.

Транспортировка осуществляется в вертикальном или наклонном положении на специальных стеллажах с надежным креплением, исключающим смещение и раскачивание панелей. Запрещается перевозка изделий навалом, а также сбрасывание при погрузке и выгрузке. Строповка производится за все монтажные петли одновременно; не допускается подъем за арматурные выпуски.
