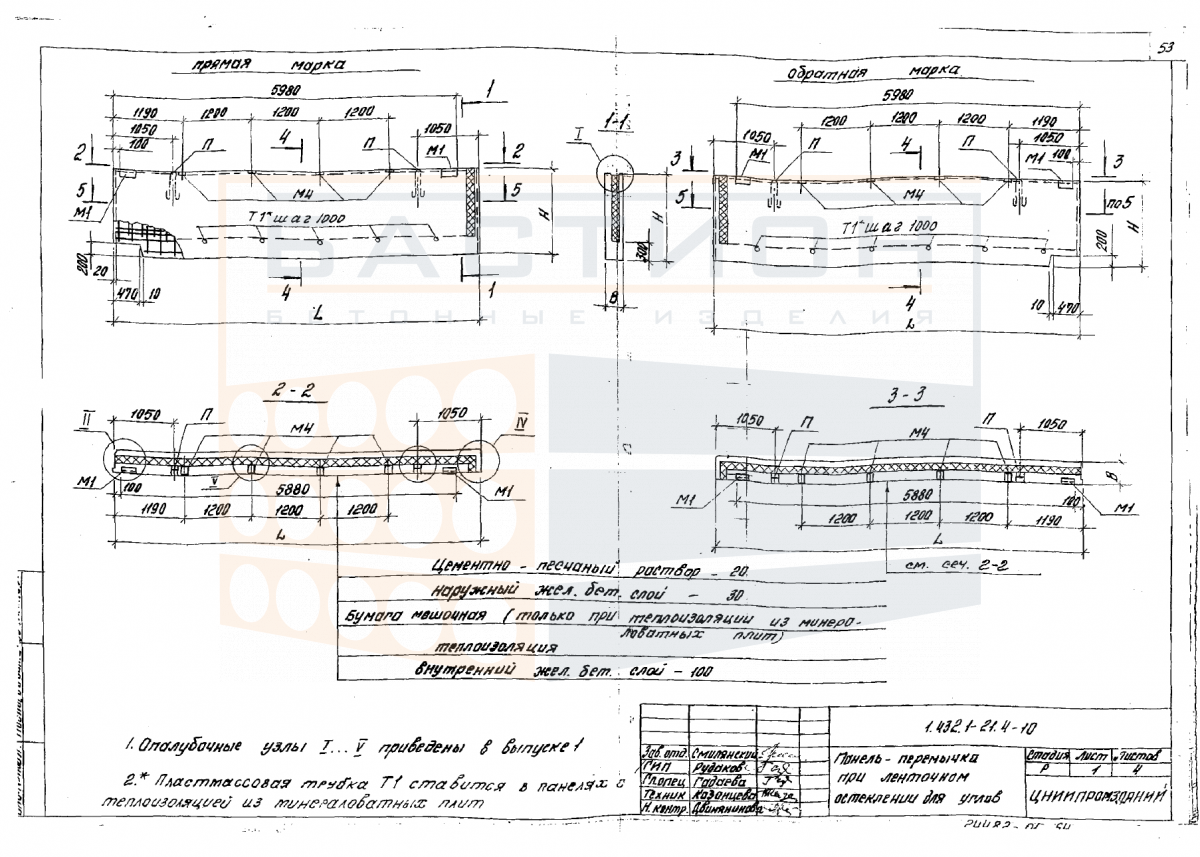

Панель цокольная трехслойная ПЦТ 62.12.2,0-1ТП-71 (72) по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 62.12.2,0-1ТП-71 (72) — это железобетонное изделие с внутренним стальным армированием, предназначенное для устройства наружных стен подвалов и технических подполий. Конструкция состоит из трех слоев: внутреннего несущего, среднего теплоизоляционного и наружного защитного, что обеспечивает совмещение ограждающих и теплозащитных функций в одном элементе. Изделие выполнено из тяжелого бетона и относится к типу стеновых панелей, применяемых в жилых и общественных зданиях по серии 1.432.1-21 выпуск 4.

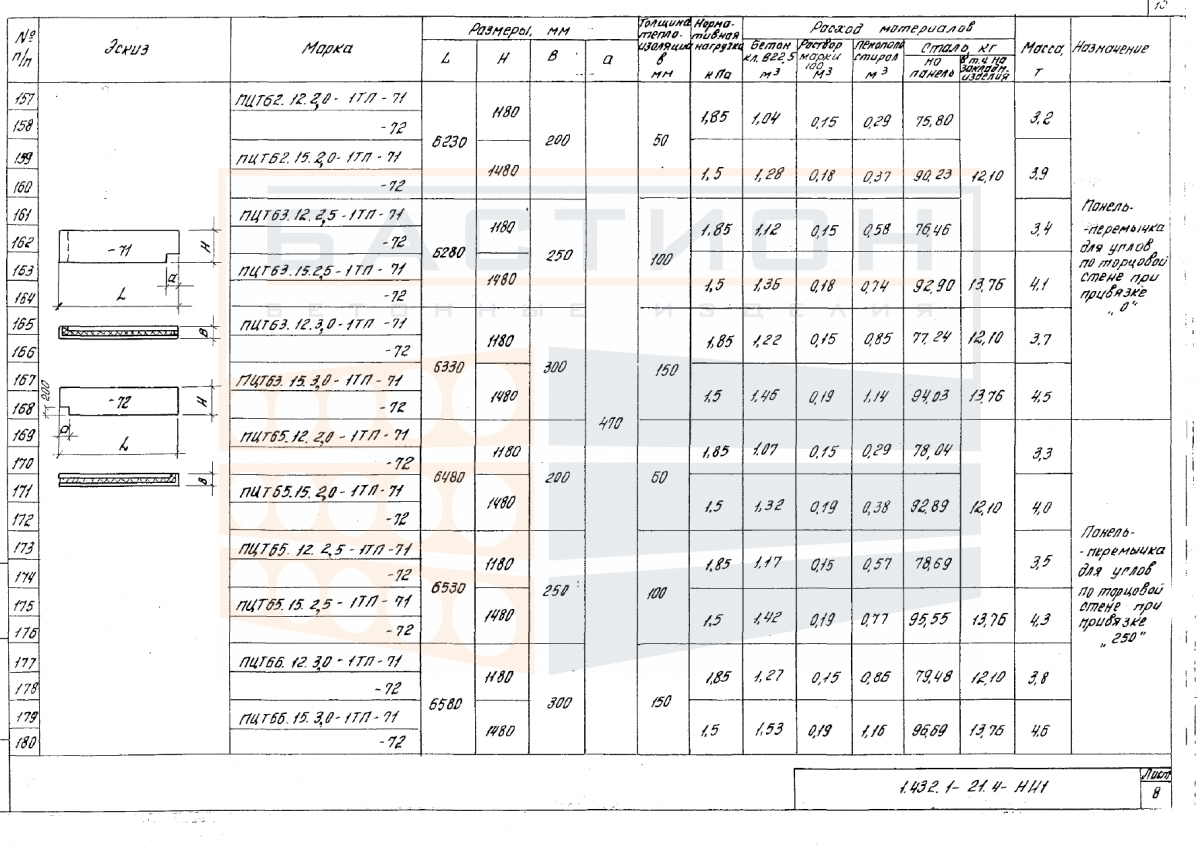

Панели устанавливаются в цокольной части здания, воспринимая нагрузки от вышележащих стен и передавая их на фундамент. Основное назначение — защита подвала от грунтовой влаги и промерзания, а также обеспечение устойчивости и пространственной жесткости нижнего этажа. Неправильный подбор типоразмера или нарушение условий опирания могут привести к деформациям, потере теплоизоляционных свойств или образованию мостиков холода. Для данной панели длина составляет 6230 мм, ширина 1180 мм, высота 200 мм, а масса 3200 кг, что определяет требования к монтажу и транспортировке.

Область применения и технические особенности

Монтаж панели ПЦТ 62.12.2,0-1ТП-71 (72) выполняется на цементно-песчаном растворе или упругих прокладках по выверенному горизонту фундамента. Опирание осуществляется по всей длине панели с обеспечением проектного зазора для компенсации температурных деформаций. Стыки между смежными панелями заполняются герметизирующими материалами и утеплителем в соответствии с рабочими чертежами серии 1.432.1-21. При монтаже необходимо контролировать вертикальность и совпадение осей, а также защищать торцевые арматурные выпуски от повреждений.

• Панель применяется в качестве наружного ограждения подвалов и технических этажей с защитой от капиллярного подсоса влаги и теплопотерь.
• Изделие рассчитано на эксплуатацию в неагрессивной и слабоагрессивной среде; при агрессивных воздействиях требуются дополнительные защитные покрытия.
• Стыковка панелей осуществляется сваркой закладных деталей или арматурных выпусков с последующим замоноличиванием бетоном класса не ниже проектного.
• Допускается установка панелей как в уровне цоколя, так и с заглублением в грунт при условии гидроизоляции наружной поверхности по проекту.
• Монтажные петли панели служат только для строповки; после установки они могут быть обрезаны или загнуты.
• Для предотвращения повреждения теплоизоляционного слоя не допускается складирование панелей на ребро с ударными нагрузками.
• Конструкция панели предусматривает возможность устройства дверных и оконных проемов по индивидуальным заказам в рамках серии.

Особенности монтажа и герметизации стыков определяются проектными решениями и условиями конкретного объекта. Применение панелей данной серии позволяет сократить трудоемкость строительства за счет заводской готовности и совмещения функций в одном слое.

Правила хранения и транспортировки изделия

Хранение панелей ПЦТ осуществляется в вертикальном положении в кассетах или в штабелях на деревянных прокладках, расположенных строго над монтажными петлями. Высота штабеля не должна превышать 2,5 м, а прокладки укладываются на расстоянии не менее 600 мм от торцов. При хранении на открытой площадке панели защищают от увлажнения и загрязнения теплоизоляционного слоя укрывочными материалами. Запрещается складирование панелей навалом или с опиранием на боковые грани.

Транспортировка осуществляется железнодорожным или автомобильным транспортом в вертикальном положении с надёжным креплением от смещения и опрокидывания. Панели устанавливаются на ложементы или прокладки, исключающие контакт с днищем кузова. Погрузка и выгрузка производятся за монтажные петли с применением траверс, предотвращающих изгиб панели. При перевозке не допускается перенос груза навалом или с ударами, вызывающими сколы бетона и повреждения арматуры.
